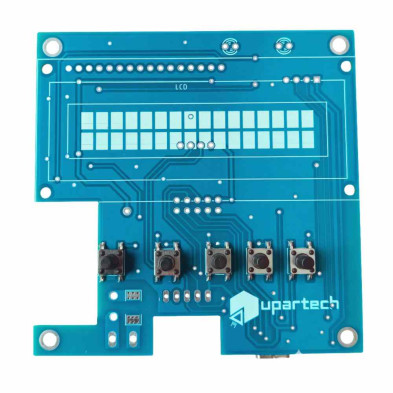

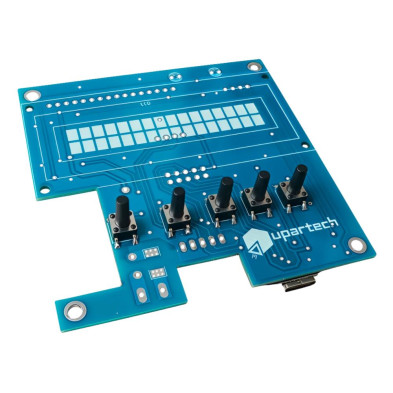

PCB MODULO UPARTECH ESP32-C3 SUPER MINI RELE DS3231 CON SMD
La versión SMD ensamblada de la PCB Upartech ESP32-C3 Super Mini es la opción ideal para makers, desarrolladores y estudiantes que desean ahorrar tiempo y evitar la parte más compleja del montaje: la soldadura SMD.
Esta placa incluye ya soldados todos los componentes SMD críticos, como el módulo ESP32-C3 Super Mini, pulsadores, resistencias, transistores, capacitores, expansor I²C, diodo y potenciómetro. El resto de los componentes THT (no SMD) quedan libres para que el usuario los monte según sus necesidades.
De este modo, se obtiene una base sólida, profesional y flexible: si no necesitas GPS, relé u otros periféricos en tu proyecto, simplemente no los instalas, logrando una configuración optimizada y evitando soldaduras innecesarias.
El diseño está pensado para proyectos IoT, domótica, automatización y prototipos finales, con compatibilidad para caja tipo 86 (86×86×26 mm).
Con esta opción, tendrás un producto intermedio entre el kit sin ensamblar y la versión lista para usar:
Menos trabajo de montaje.
Ahorro de tiempo.
Más versatilidad en tu proyecto.
CARACTERISTICAS:
PCB profesional Upartech ESP32-C3 Super Mini.
Todos los componentes SMD preinstalados.
Soldadura de alta calidad en resistencias, capacitores, pulsadores, transistores, diodo, potenciómetro y expansor I²C.
El usuario solo debe soldar los componentes THT que desee utilizar (GPS, relé, LCD, conectores, etc.).
Flexible: arma tu proyecto a medida sin preocuparte por la parte más difícil del ensamblaje.
Compatible con caja tipo 86 (86×86×26 mm).
Ideal para proyectos IoT, automatización y domótica.
ESPECIFICACIONES TECNICAS:
Fabricante: Upartech.
Modelo: ESP32_allbox.
Material: FR-4, alta calidad.
Capas: 2 (doble cara).
Color: Azul con serigrafía blanca.
Dimensiones: 86 × 86 × 26 mm (optimizada para caja tipo 86).
Compatibilidad: ESP32-C3 Super Mini, LCD1602 I²C, RTC DS3231, GPS NEO-6, relé 8A.

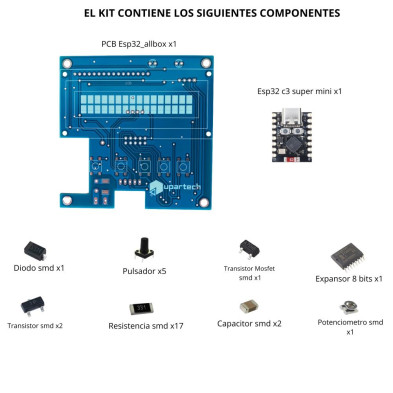

Componentes SMD ensamblados:

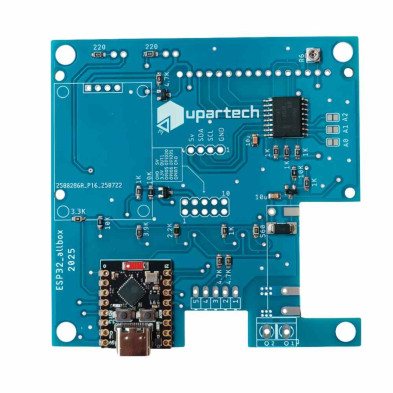

ESP32-C3 Super Mini.
1 × diodo SMD.
5 × pulsadores SMD.
3 × transistores SMD.
1 × expansor SMD (PCF8574).
17 × resistencias SMD.
2 × capacitores SMD.
1 × potenciómetro SMD (ajuste contraste LCD).
Componentes THT a soldar por el usuario: relé, GPS, RTC, LCD, regletas, conectores, etc. ( preguntanos por el kit que contiene todos los componentes soldados)
Alimentación: 5V vía USB-C del ESP32-C3 (≥ 1A recomendado).
Aplicaciones: IoT, domótica, automatización, temporizadores y prototipos finales.
Referencia de producto: PCBALLBOX-SMD
