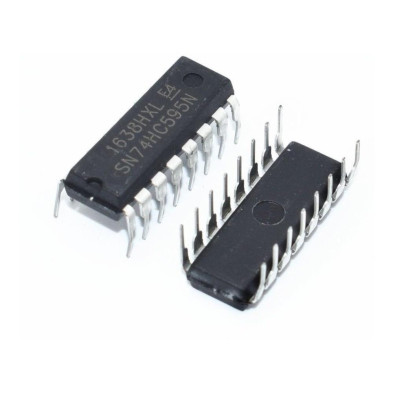

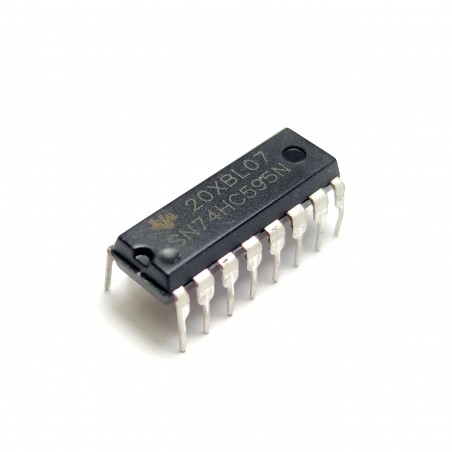

74HC595 REGISTRO DE DESPLAZAMIENTO 8 BITS
El dispositivo 74HC595 contiene un registro de desplazamiento de 8 bits, de entrada en serie y salida paralelo que alimenta un registro de almacenamiento de tipo D de 8 bits. El registro de almacenamiento tiene salidas paralelas de 3 estados. Se proporcionan relojes separados tanto para el registro de desplazamiento como para el de almacenamiento. El registro de desplazamiento tiene una entrada directa de superposición (SRCLR), entrada serial (SER) y salidas en serie para la conexión en cascada. Cuando la entrada de habilitación de salida (OE) es alta, las salidas están en el estado de alta impedancia.
CARACTERISTICAS:
Desplazamiento en serie de 8 bits, salida paralela
Amplio rango de voltaje de funcionamiento de 2V a 6V DC
Las salidas de 3 estados de alta corriente pueden manejar hasta 15 cargas LSTTL
Bajo consumo de energía: 80µA (máximo)
Salida ± 6mA a 5V
Encapsulado: DIP 16 pines
ESPECIFICACIONES TECNICAS:
Referencia de producto: CL 74HC595 DIP16
ENLACES DE INTERES
Puede descargar la hoja de datos o datasheet AQUI.
