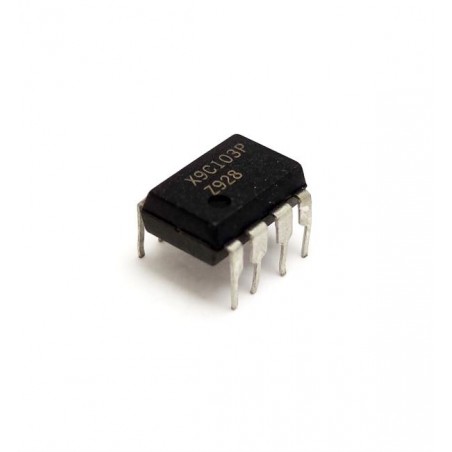

POTENCIOMETRO DIGITAL DE

El X9CxxxP es un potenciómetro controlado digitalmente. El dispositivo consiste en una matriz de resistencia, conmutadores de limpiaparabrisas, una sección de control y memoria no volátil. La posición del limpiaparabrisas se controla mediante una interfaz de tres hilos.

El potenciómetro está implementado por una matriz de resistores compuesta por 99 elementos resistivos y una red de conmutación de limpiaparabrisas. Entre cada elemento y en cada extremo hay puntos de toma accesibles al terminal del limpiaparabrisas. La posición del elemento del limpiaparabrisas es controlada por las entradas CS, U / D e INC.

La posición del limpiaparabrisas se puede almacenar en una memoria no volátil y luego se puede volver a llamar en una operación subsiguiente de encendido. El dispositivo puede utilizarse como un potenciómetro de tres terminales o como una resistencia variable de dos terminales en una amplia variedad de aplicaciones que van desde el control hasta el procesamiento de señales y el ajuste de parámetros.

CARACTERISTICAS:

Potenciómetro de estado sólido

Interfaz serie de tres hilos

Posición del limpiaparabrisas almacenada en la memoria no volátil y se inicia en la posición al encenderce

99 Elementos resistivos

Compensación de temperatura

ESPECIFICACIONES TECNICAS:

Resistencia de extremo a extremo, ± 20%

Tensión de terminales, ± 5V

CMOS de baja potencia

VCC = 5V

Corriente activa, 3 mA máx.

Corriente en espera, 750µA máx.

Alta fiabilidad

Resistencia, 100.000 cambios de datos por bit

Registro de Retención de Datos, 100 años

Encapsulado: PDIP 8 pines

Referencia de producto: X9CXXXP
