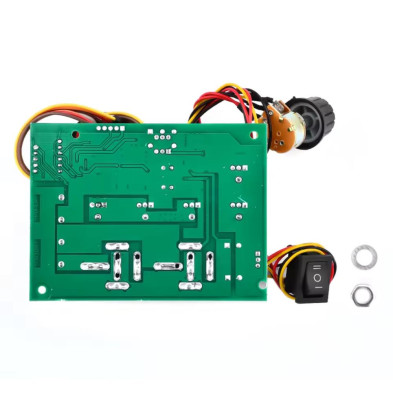

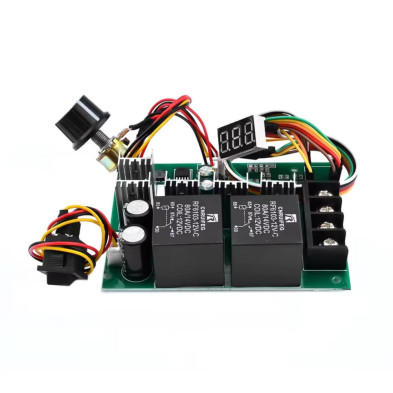

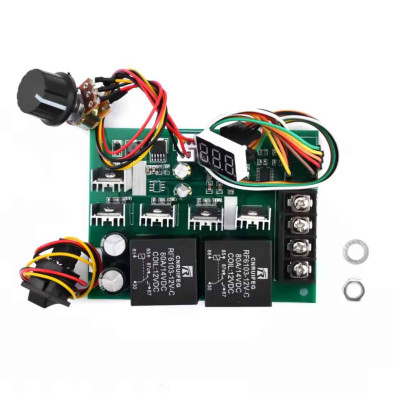

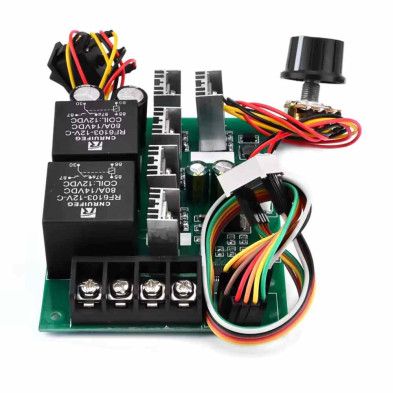

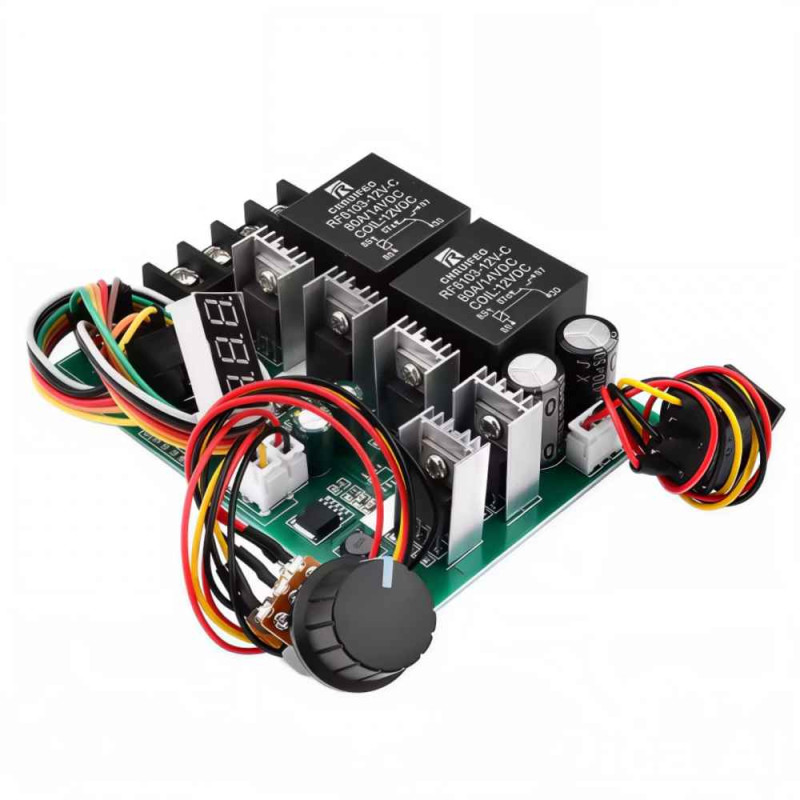

Potencia y control profesional en un módulo compacto. Este controlador PWM DC 10–55V 60A con display digital permite ajustar la velocidad de motores de corriente continua (con escobillas) de forma precisa y segura, desde 0% hasta 100%. Su pantalla LED muestra el porcentaje de salida y facilita la puesta a punto en taller o en campo.
Diseñado para uso en proyectos industriales, equipos DIY y sistemas de automatización, integra control de giro adelante/atrás, potenciómetro con interruptor (100K) y terminales robustos para una conexión fiable. El diseño de conmutación a 15 kHz ofrece funcionamiento silencioso y una respuesta estable bajo carga. Soporta picos de hasta 60A y corriente continua sostenida de 40A; igualmente incorpora protecciones de cableado y recomienda uso de fusible acorde al motor.
Fácil de instalar y ajustar: conecta alimentación DC coincidente con el voltaje nominal del motor (10–55V), cablea el motor en los terminales y regula la velocidad con la perilla. Importante: no conectar a red AC 220V y no usar en bicicletas eléctricas ni motores para vehículos eléctricos sin la protección y homologación correspondiente.
CARACTERISTICAS:
Controlador de velocidad PWM para motores DC con escobillas.
Rango de entrada: DC 10–55 V (usar igualdad con voltaje nominal del motor).
Pantalla LED que indica 0–100% de velocidad.
Ajuste de velocidad por potenciómetro lineal (100K) con interruptor.
Soporta inversión de giro (adelante / atrás).
Corriente pico: hasta 60 A.
Corriente continua recomendada: 40 A.
Frecuencia de conmutación: 15 kHz (bajo ruido audible).
Terminales tipo bloque para conexiones seguras.
Tamaño compacto y montaje sencillo.
Ideal para: tornos pequeños, bandas transportadoras, bombas DC, proyectos industriales y educativas.
ESPECIFICACIONES TECNICAS:
Modelo: Controlador PWM DC 10–55V 60A (display digital).
Voltaje de entrada: DC 10–55 V (debe coincidir con voltaje nominal del motor).
Voltaje de salida: proporcional/lineal bajo carga.
Corriente pico: 60 A.
Corriente continua (operación): 40 A.
Rango de regulación: 0 – 100 %.
Método de ajuste: potenciómetro 100K (incluido, con interruptor ON/OFF).
Soporta sentido de giro: adelante / atrás.
Frecuencia PWM: 15 kHz.
Tipo de motor compatible: motores DC con escobillas (brushed).
Tipo de conexión: bornes / bloque de terminales.

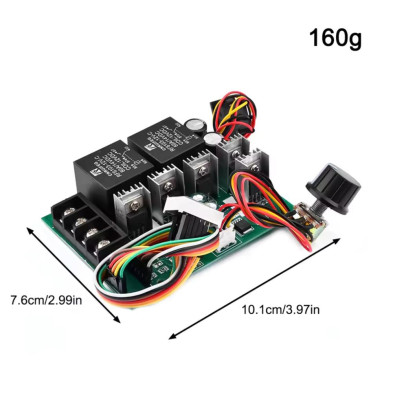

Dimensiones placa: 100 x 76 x 28 mm (aprox.).
Peso: 170 g (aprox.).
Temperatura de trabajo: ambiente industrial habitual (evitar exposición directa a humedad).
Protección: evitar inversión de polaridad en entrada; usar fusible recomendado según corriente del motor.
Nota de seguridad: no conectar a la red de CA 220V; no apto para motores de bicicletas eléctricas o vehículos sin adecuación específica.
INCLUYE EN LA CAJA
1 x Controlador de velocidad PWM DC 10–55V 60A con display.
1 x Potenciómetro 100K con interruptor integrado (montado).
RECOMENDACIONES DE USO Y SEGURIDAD
Use fuente DC con la misma tensión nominal del motor (por ejemplo: motor 12V → entrada 12V).
Instale un fusible o protección térmica en la línea de alimentación acorde a la corriente del motor.
Asegure disipación y ventilación si el módulo opera cerca de la corriente máxima.
No emplear en aplicaciones de tracción (e-bikes, scooters, monopatines) sin certificación.
Verifique polaridad antes de energizar para evitar daños.
Referencia de producto: CPWM60A
