El módulo ZK10020L puede ser usado como: Controlador solar MPPT, Convertidor DC -DC, Cargador de baterias, fuente de poder DC con ajuste digital con amplirango de entrada, entre otras. Todas las protecciones que posee son ajustables por el panel digital para adaptador a la aplicación. Con máximo 1000W en la salida, entrada/salida de hasta 100V y MPPT integrado son algunas de las caracteristicas más destacadas. Pero además resalta:

1: Amplia gama de aplicaciones

2: una variedad de modos de trabajo son opcionales

3: Amplíe el disipador de calor, instale un ventilador inteligente, fortalezca la disipación de calor y reserve otra interfaz de 5 V para el ventilador, que es conveniente para agregar ventiladores y fortalecer la disipación de calor.

4: usando tecnología de rectificación síncrona, alta eficiencia de conversión

5: tiene una variedad de mecanismos de protección de software y el umbral de protección se puede ajustar. Después de que los parámetros de trabajo del módulo excedan el umbral de protección, la salida se apagará automáticamente

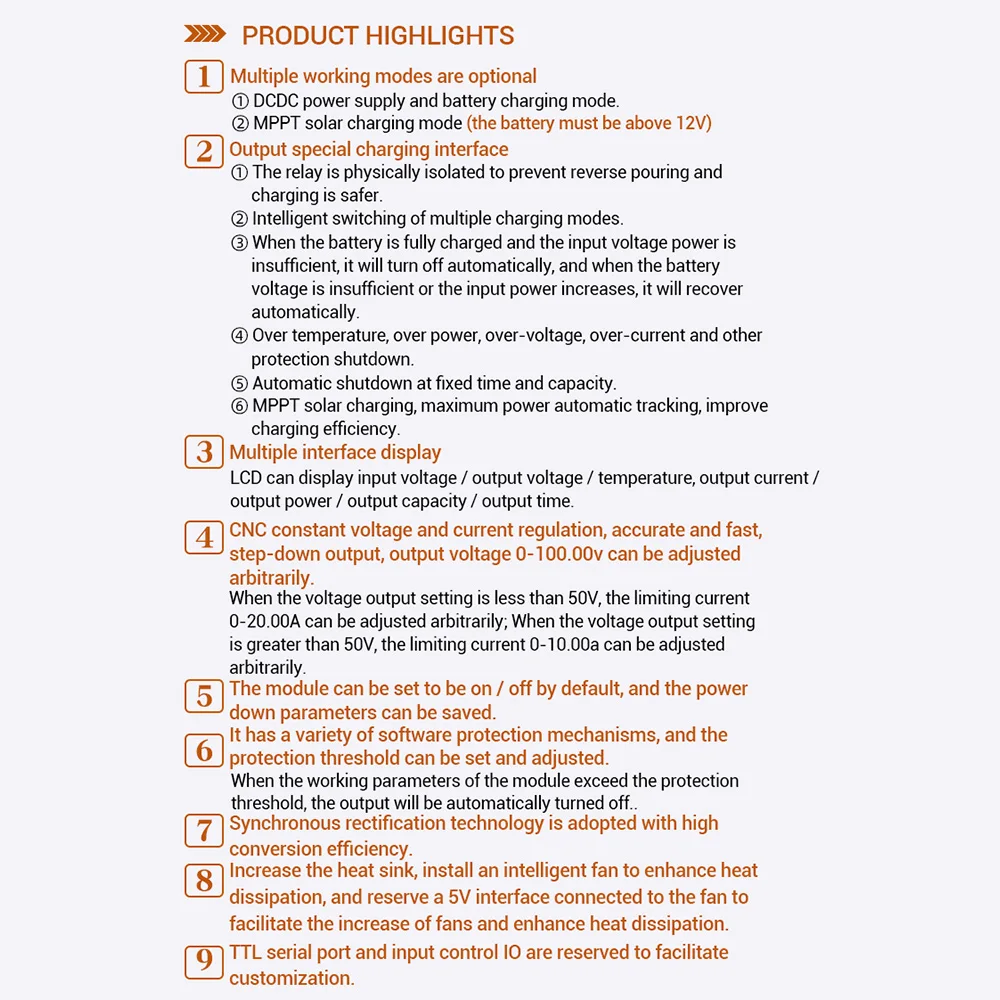

CARACTERISTICAS:

1. Hay varios modos de trabajo disponibles: fuente de alimentación DC-DC y modo de trabajo de carga de batería

2. Modo de carga solar MPPT.

3. Interfaz de carga dedicada para salida: el relé está aislado físicamente para evitar la conexión inversa del reverso y la carga es más segura. Conmutación inteligente de varios modos de carga.

4. Se apaga automáticamente cuando está completamente cargada y la potencia del voltaje de entrada es insuficiente, y se recupera automáticamente cuando el voltaje de la batería es insuficiente o aumenta la potencia de entrada.

5. Las protecciones contra sobretemperatura, sobrepotencia, sobretensión, sobrecorriente y otras están desactivadas.

6. Temporización, apagado automático de capacidad fija.

7. Carga solar MPPT, seguimiento automático de la potencia máxima, mejora la eficiencia de carga.

8. Varias pantallas de interfaz: la pantalla LCD puede mostrar el voltaje de entrada/voltaje de salida/temperatura, corriente de salida/potencia de salida/capacidad de salida/tiempo de salida;

9. Voltaje constante de control numérico y ajuste de corriente constante, salida reductora precisa y rápida, voltaje de salida 0-100.00V se puede ajustar arbitrariamente. Cuando la configuración de salida de voltaje es inferior a 50 V, la corriente limitada se puede ajustar arbitrariamente de 0 a 20,00 A; cuando la configuración de salida de voltaje es superior a 50 V, la corriente limitada se puede ajustar arbitrariamente de 0 a 10,00 A.

10. El módulo se puede configurar para que se encienda/apague de forma predeterminada, y los parámetros de apagado se guardan.

11. Tiene una variedad de mecanismos de protección de software y el umbral de protección se puede ajustar. Cuando los parámetros de trabajo del módulo excedan el umbral de protección, la salida se apagará automáticamente;

12. Usando tecnología de rectificación síncrona, la eficiencia de conversión es alta.

13. Amplíe el disipador de calor, instale un ventilador inteligente, fortalezca la disipación de calor y reserve otra interfaz de 5 V para el ventilador, que es conveniente para agregar ventiladores y fortalecer la disipación de calor.

14. El puerto serial TTL y el control de entrada IO están reservados para facilitar la personalización.

ESPECIFICACIONES TECNICAS:

Rango de voltaje de entrada: 10-110.00V

Resolución de voltaje de entrada: 0.01V

Rango de voltaje de salida: 0-100.00V (reductor)

Resolución de voltaje de salida: 0.01V

Rango de corriente de salida:

0-20.00A (salida 0-50V)

0-10.00A (salida 50-100V)

Resolución de corriente de salida: 0.01A

Rango de potencia de salida: 0-1000W

Precisión del voltaje de entrada: ±(1%+5 palabras)

Precisión del voltaje de salida: ±(0.3%+5 dígitos)

Precisión de corriente de salida: ±(0.5%+5 palabras)

Ondulación de salida típica: 300 mV pico a pico

Rango de temperatura de trabajo normal: -20 ℃ ~ 50 ℃

Rango de medición de capacidad: 0-999.9AH

Error estadístico de energía de capacidad: ±2%

Rango de tiempo de estadísticas: 0-100 horas

Modo de trabajo Buck:

Voltaje de caída voltaje de entrada X0.05% + 1V

Tamaño del producto: tamaño del panel: 79*43*25mm

Tamaño de la placa base: 130*90*40mm

Arranque suave: sí

mecanismo de protección:

Protección de bajo voltaje de entrada (9-110V ajustable, 9V por defecto)

Protección contra sobrevoltaje de salida (0-101,0 V ajustable, predeterminado 101,0 V)

Protección contra sobrecorriente de salida (0-20.10A ajustable, predeterminado 20.10A)

Salida sobre protección de potencia (0-1010W ajustable, predeterminado 1010W)

Protección contra sobretemperatura (80-110 ℃ ajustable, predeterminado 110 ℃)

Protección de tiempo de espera (0-100h ajustable, por defecto desactivada)

Protección de sobrecapacidad (0-999.9Ah ajustable, apagado por defecto)

Nota: Para usarlo con bateria debe ajustar que el voltaje de salida sea coherente con el voltaje de la bateria y pueda realizar el proceso de carga/descarga apropiadamente. Una mala configuración puede ocasionar daños irreparables en el módulo o la bateria.

Referencia de producto: ZK10020L
