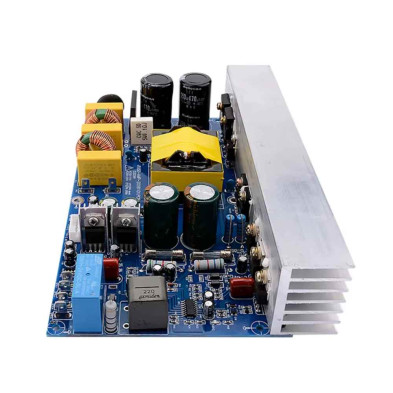

Potencia y claridad para tu sonido. Este amplificador digital de clase D mono, con hasta 1000W de potencia máxima, es ideal para sistemas de cine en casa y audio profesional. Diseñado para soportar cargas de 4-8 ohmios, incluye funciones de protección avanzada para asegurar un rendimiento confiable incluso en condiciones exigentes.

.

Sin necesidad de transformador, fácil y directo. Este amplificador destaca por su fuente de alimentación integrada, que permite conectarlo directamente a una toma de corriente de 110V o 220V AC. Simplifica la instalación, ahorra espacio y elimina la necesidad de componentes adicionales, ofreciendo una experiencia práctica y eficiente para tus proyectos de sonido.

.

.

CARACTERISTICAS:

Potencia máxima: 1000W (4 ohmios).

Respuesta de frecuencia: 20Hz-20kHz.

Sistema de protección contra cortocircuitos y sobrecarga.

Retraso de arranque y sonido antiimpacto.

Soporte para ventilador de 24V para disipación de calor (incluido).

.

.

Aplicaciones prácticas:

Cine en casa: Disfruta de sonido envolvente y potente.

Eventos y música en vivo: Amplificación confiable para altavoces de 4-8 ohmios.

Sistemas de megafonía: Claridad y potencia en espacios grandes.

Proyectos DIY: Ideal para construir o actualizar equipos de audio personalizados.

.

.

ESPECIFICACIONES TECNICAS:

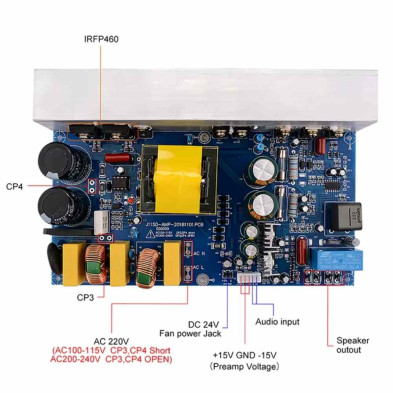

La tensión de alimentación de entrada AC220V (predeterminada)/ Con opción de entrada AC110V según se configuren los puentes CP3 y CP4:

* AC100-115V, (AC110V) -> CP3 y CP4 en corto

* AC200-240V, (AC220V) -> CP3 y CP4 abiertos

Potencia RMS: 500W (4 ohmios), 300W (8 ohmios).

Potencia máxima: 1000W (4 ohmios).

Carga del altavoz: 4-8 ohmios.

Respuesta de frecuencia: 20Hz-20kHz.

Distorsión: THD < 1%.

Sensibilidad de entrada: 1.5V.

Protección térmica: A partir de 85 °C.

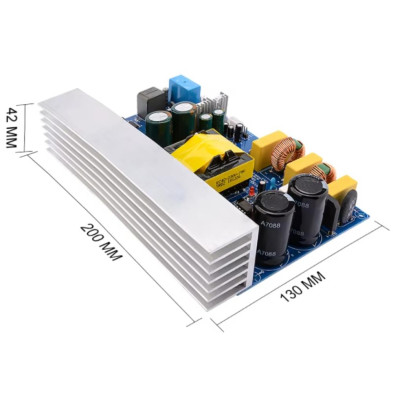

Dimensiones: 200x130x42 mm.

.

.

NOTAS:

Ventilación obligatoria:

Requiere un ventilador de 24V para operaciones prolongadas y a alta potencia. La falta de ventilación puede causar sobrecalentamiento incluso sin carga.

Además del disipador de calor, otros componentes como transformadores, inductores de salida y condensadores también requieren ventilación.

Se recomienda instalar el ventilador de manera que sople aire desde la sección del amplificador hacia la fuente de alimentación.

.

Protección térmica:

La protección se activa automáticamente si el radiador supera los 85°C.

El amplificador se reinicia automáticamente cuando la temperatura desciende.

.

Conexiones de voltaje:

Entrada de alimentación: AC N y AC L para voltaje de 210-230V. No exceder este rango.

Para uso con 110V, conectar cualquier pin de CP3 con CP4.

Para uso con 220V, dejar CP3 y CP4 abiertos.

.

Carga del altavoz:

Compatible con altavoces de 4-8 ohmios.

No conectar altavoces con carga inferior a 4 ohmios para evitar daños.

.

Señal de entrada:

Requiere cables blindados para evitar interferencias.

No conectar directamente señales de baja calidad, como las de teléfonos móviles.

La polaridad de la entrada de señal no debe invertirse.

.

Precauciones con alimentación de CA:

La entrada de CA es de alto voltaje; evitar conexiones incorrectas que puedan dañar la unidad o provocar accidentes.

No tocar componentes de alto voltaje con las manos.

.

Salida auxiliar:

Voltajes auxiliares: +24V (ventilador) y +/-15V (etapa previa).

No sobrecargar las salidas auxiliares; están diseñadas solo para funciones específicas.

.

Indicadores de fallo:

Si la luz roja D12 se enciende, indica un cortocircuito en el amplificador. Esto puede deberse a:

Ventilador en cortocircuito.

Fuente de alimentación de etapa previa en cortocircuito.

Daño en el amplificador de potencia.

.

Protección contra autoexcitación:

Evitar conectar señales de entrada y salida incorrectamente para prevenir autoexcitación de alta frecuencia.

No conectar en caliente la entrada de señal.

.

Recomendaciones generales:

No utilizar la señal del teléfono móvil como entrada de audio (utilizar un módulo preamplificador).

La fuente de alimentación conmutada debe mantenerse en buen estado para evitar fallos..

.

.

INSTRUCCIONES DE USO:

Configura la entrada de alimentación según el voltaje disponible (110V o 220V).

Conecta un ventilador de 24V para garantizar la disipación de calor adecuada.

Conecta altavoces de 4-8 ohmios a los terminales de salida.

Utiliza cables blindados para la entrada de señal para evitar interferencias.

Evita conectar señales de entrada y salidas incorrectamente para prevenir daños.

.

.

LA COMPRA INCLUYE:

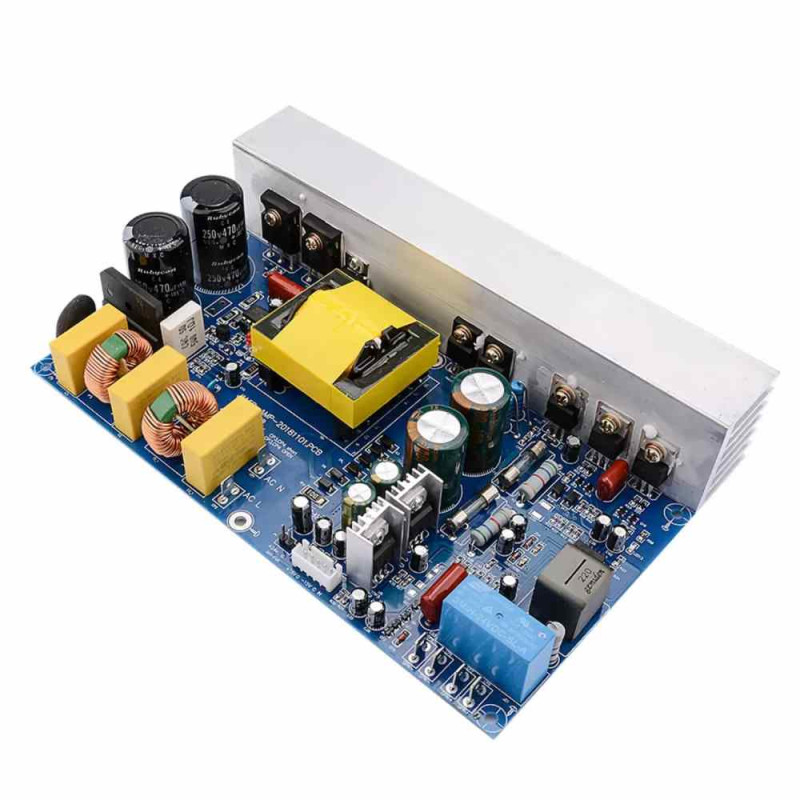

1 x Placa amplificadora de potencia digital mono de clase D.

.

Referencia de producto: J115D-AMP 1000W
