BOARD VACÍA AMPLIFICADOR AUDIO 300W MONO 2SC5200 + 2SA1943

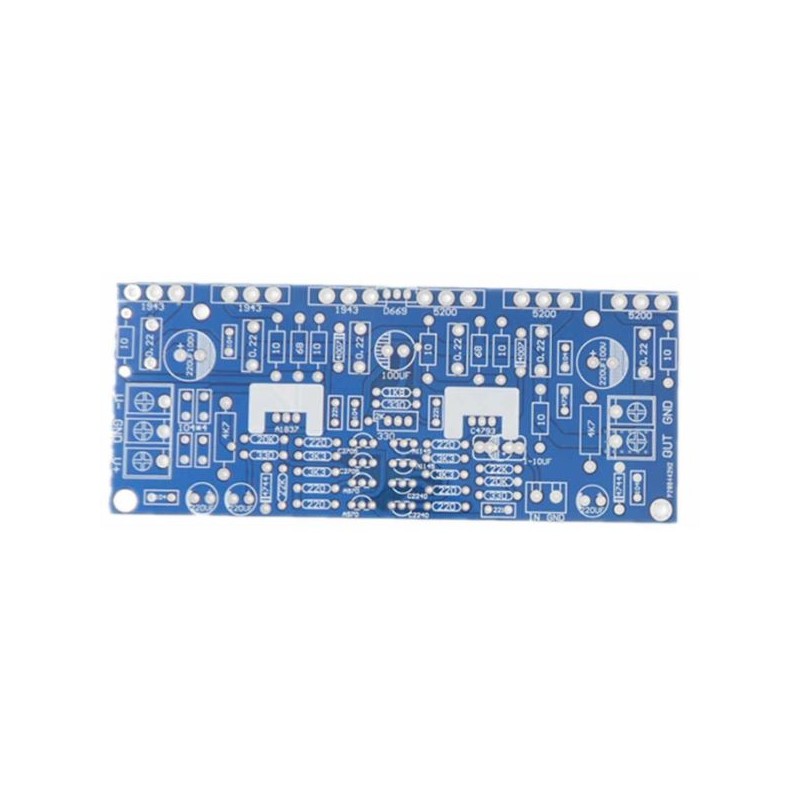

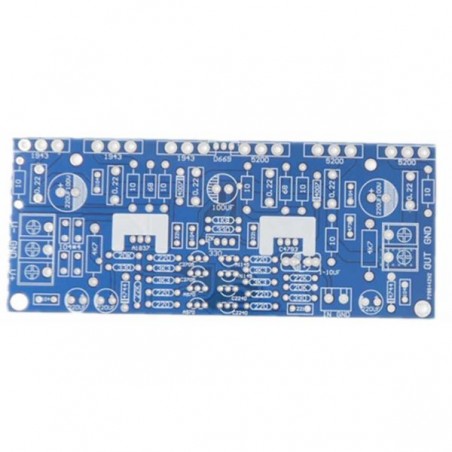

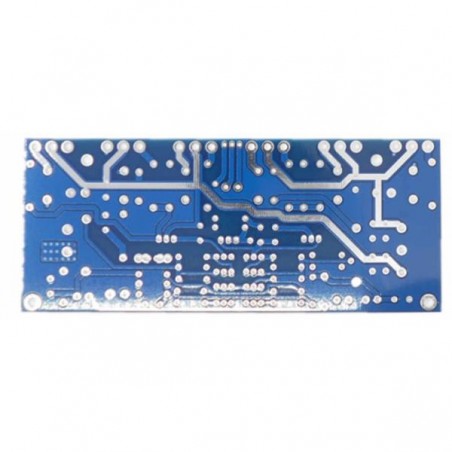

Esta es una tarjeta, board o PCB para ensamblar un amplificador de audio monofónico de 300W con los transistores 2sc5200 y 2sa1943. El PCB es de alta calidad. Fuente de alimentación recomendado: DC - 30 V - 0V - + 30 V (30V dual)

El tablero es Mono, sin circuito de rectificación Después de la placa del amplificador de potencia,

El diseño del circuito utiliza un circuito diferencial doble de tubo de par de audio de alto voltaje A970 / C2240 y A1145 / C2705 para amplificación de voltaje.

Promueva el uso de potencia media en el tubo A1837 / C4793, la etapa de salida utiliza el tubo Toshiba de alta potencia A1943 / C5200.

CONSEJOS Y SUGERENCIAS:

Si necesita alto voltaje (máximo más o menos 90 V), reemplace el condensador electrolítico en la placa (cambie el condensador de alto voltaje)

La inclinación del asiento de 2P 3P es de 7.62 mm

10 = 0.22 = 0.22R Resistencia de 10 ohmios resistencia de cemento 104 = 0.1uF condensador 68 = 68 = resistencia de 220 ohmios Resistencia de 220 ohmios

3K3 = resistencia de 3.3K

104 * 4 = 0.1uF * 4221 = condensador 220pF

0.22 es 0.22R resistencia de cemento no inductiva

10 y 68R son resistencias de 1W vatios 0.22R son 2W vatios, y 5W pueden ser

Se pueden soldar condensadores de poliéster 1uF-10uF y condensadores electrolíticos, utilizamos 4.7uF, los condensadores electrolíticos deben prestar atención a la polaridad, 4.7K de gran tamaño, con 2W y 5W

ESPECIFICACIONES TECNICAS:

Amplio rango de fuente de alimentación, DC dual 20V-50V (voltaje recomendado: -30V 0 + 30V)

Potencia real: 300 W

Puede mover parlentes de 15 pulgadas

Tamaño de la placa del amplificador de potencia: 145 * 60 * 1.6 mm

Referencia de producto: BOARD 5200+1943 300W
