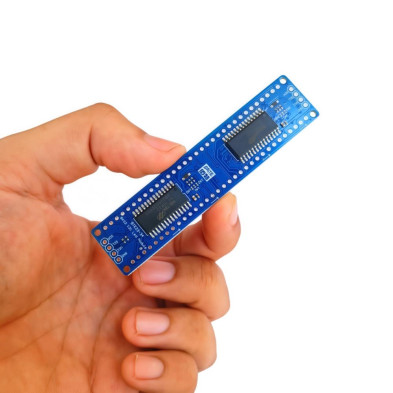

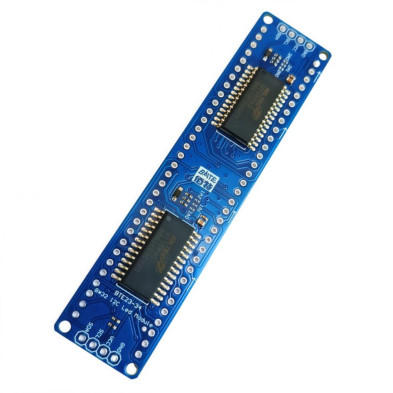

MODULO DISPLAY MATRIZ LED I2C 8X32 HT16K33 PARA ARDUINO

El módulo de matriz de puntos LED I2C 8x32 es una solución práctica y versátil para proyectos de visualización con Arduino y otros microcontroladores. Incorpora el controlador HT16K33, el cual permite manejar la matriz mediante comunicación I2C de dos hilos (SDA y SCL), reduciendo significativamente el uso de pines y simplificando el cableado frente a otros módulos tradicionales.

A diferencia de los módulos basados en MAX7219, que requieren más pines y normalmente vienen con LEDs ya soldados, este módulo ofrece mayor flexibilidad y personalización, ya que se entrega sin LEDs instalados. Esto permite al usuario seleccionar el color, tipo y encapsulado de LED más adecuado según la aplicación, logrando diseños únicos y adaptados a cada proyecto.

El HT16K33 es ideal para matrices de mayor tamaño como 8x32, permitiendo manejar un gran número de LEDs con bajo consumo de energía y control de brillo por software. Gracias a la interfaz I2C, es posible conectar varios módulos en el mismo bus sin complicaciones, lo que lo convierte en una excelente opción para letreros electrónicos, mensajes dinámicos, indicadores de estado, relojes, marcadores y señalización personalizada.

Su formato compacto y su compatibilidad con Arduino UNO, Nano y Pro Mini, así como con otros microcontroladores, lo hacen perfecto tanto para proyectos educativos, prototipos, como para desarrollos profesionales. Además, su diseño liviano y abierto facilita la integración en sistemas donde se requiere ahorro de espacio y máxima flexibilidad en el diseño electrónico.

CARACTERISTICAS:

Matriz de puntos LED 8x32

Comunicacion I2C de dos hilos

Controlador HT16K33 / HT16K33A

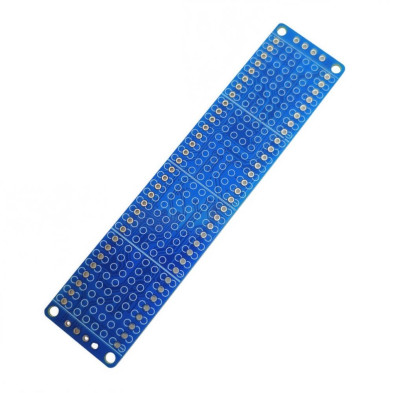

Version sin LEDs soldados

Permite elegir color y tipo de LED

Bajo consumo de energia

Facil integracion con Arduino

Ideal para displays y señalizacion

Diseno compacto y liviano

ESPECIFICACIONES TECNICAS:

Tipo: Modulo matriz de puntos LED

Resolucion: 8 x 32 puntos

Interfaz: I2C

Controlador: HT16K33 / HT16K33A

Encapsulados compatibles: SOP20 / SOP24 / SOP28

Colores compatibles: Rojo, Azul, Blanco, Verde, Ambar (segun LED instalado)

Alimentacion: 5V DC

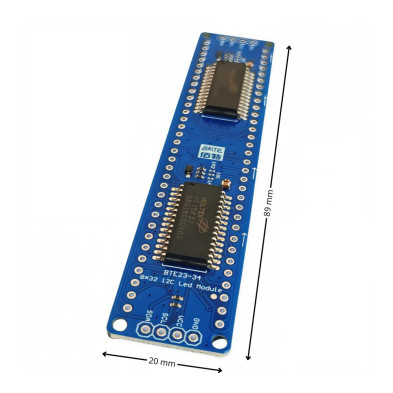

Dimensiones:

Largo: 89 mm

Ancho: 20 mm

Estado: Sin LEDs soldados

Compatibilidad: Arduino UNO, Nano, Pro Mini y similares

Referencia de producto: HT16K33-SINS

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
