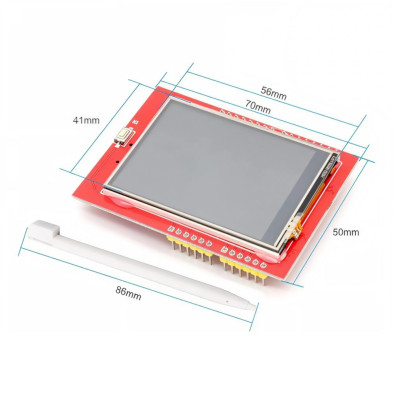

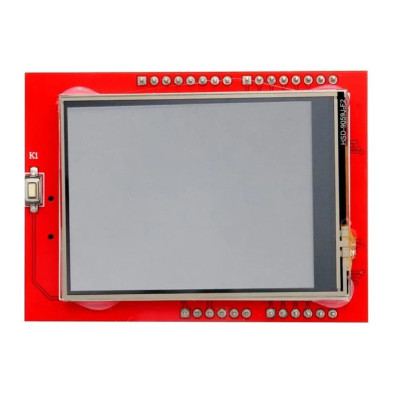

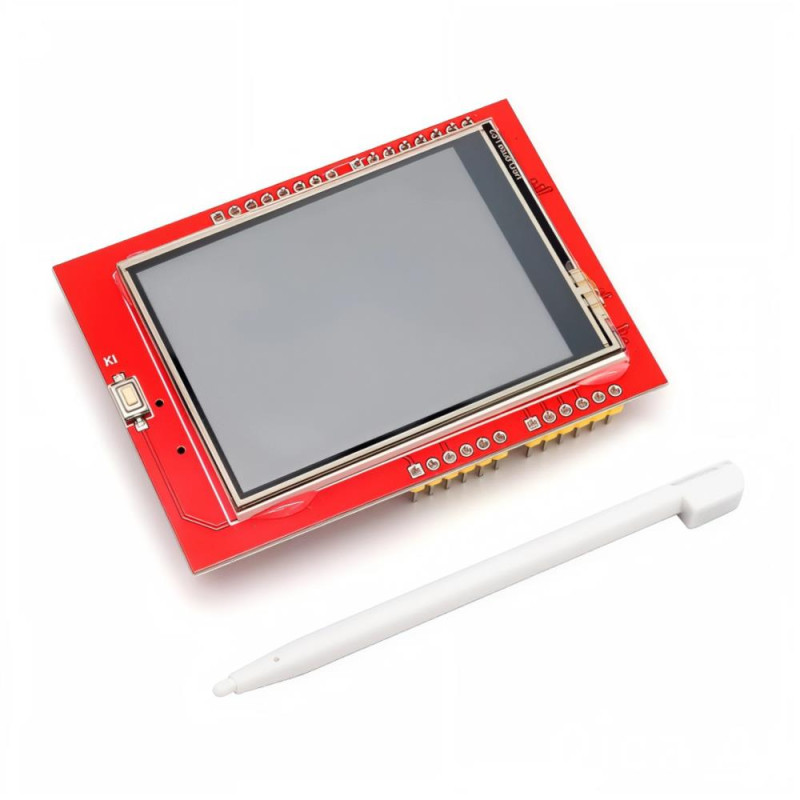

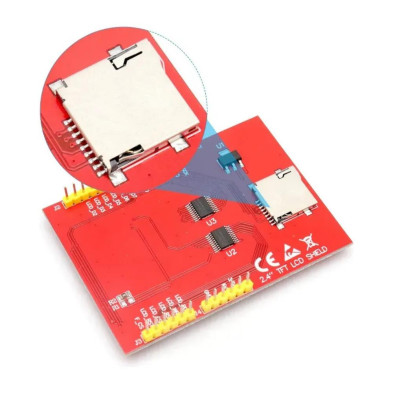

Esta LCD TFT es diseñada para ser utilizada con la board Arduino UNO, pero debido a su distribución de pines también es compatible con board duemilanove y diecimila (no compatible con la arduino MEGA o Leonardo). Esta pantalla es touch, detectando la presión dactilar en cualquier zona de la LCD, siendo esta su principal característica. Tiene incluida un compartimiento para tarjeta microSD. La pantalla TFT de la LCD es de 2.4 pulgadas, con una resolución de 240px X 320px, brillante de retroiluminación LED (varía si se le conecta un transistor) con una gama de colores amplia (18 bits, hasta 262000 diferentes tonos).

Este shield pensado para el Arduino UNO posee una pantalla LCD touch de 2.4? TFT y lector de memorias micro SD. La pantalla tiene una resolución de 240 x 320 pixeles y una profundidad de colores de 18-bit esto quiere decir que puede mostrar una paleta de hasta 262.144 colores.

CARACTERISTICAS:

Pantalla LCD TFT diagonal de 2.4 "

Resolución 240x320, color de 18 bits (262,000)

Controlador spfd5408 con memoria RAM de video integrada

Interfaz digital de 8 bits, más 4 líneas de control.

Utiliza pines digitales 5-13 y analógico 0-3. Eso significa que puede usar los pines digitales 2, 3 y analógicos 4 y 5. El pin 12 está disponible si no usa la tarjeta microSD

Funciona con cualquier '328 o Mega (Leonardo aún no es compatible)

5V compatible! Usar con lógica de 3.3V o 5V

A bordo 3.3V 300mA regulador LDO

4 retroiluminación LED blanca. Encendido de forma predeterminada, pero puede conectar el transistor a un pin digital para el control de la luz de fondo

Pantalla táctil resistiva de 4 hilos

ESPECIFICACIONES TECNICAS:

Referencia de producto: SPFD5408

ENLACES DE INTERES

Para ver un tutorial AQUI.
