El A7670 es una solución de módulo multibanda LTE-FDD/LTE-TDD/GSM/GPRS/EDGE en un tipo SMT que admite transferencia de datos LTE CAT1 de hasta 10 Mbps.
Tiene una gran capacidad de extensión con ricas interfaces que incluyen UART, USB2.0, GPIO, etc. El módulo proporciona mucha flexibilidad y facilidad de integración para la aplicación del cliente.
.
Admite sistemas operativos Windows/Linux y múltiples protocolos de red. El tamaño del módulo es el mismo que el de la serie SIM7000/SIM7070 y los comandos AT son en su mayoría compatibles con la serie SIM7600.
.
La serie A7670 integra las principales interfaces estándar industriales, con una gran capacidad de expansión, incluidas abundantes interfaces como UART, USB, I2C, GPIO, que es adecuada para las principales aplicaciones IOT, como telemática, dispositivos de vigilancia, POS, enrutadores industriales y diagnósticos remotos, etc.
.
Está diseñado para aplicaciones que necesitan comunicación de datos de alto rendimiento en una variedad de condiciones de propagación de radio. Debido a la combinación única de rendimiento, seguridad y flexibilidad, este módulo es ideal para muchas aplicaciones.
.
CARACTERISTICAS:
Módulo LTE Cat1 de tamaño pequeño.
Paquete LGA con ricas interfaces.
Apto para redes LTE y GSM.
Funciones de software ricas: FOTA, LBS, SSL.
El paquete de A7670X es compatible con la serie SIM7070.
La serie A7670 adopta el factor de forma LGA y es compatible con las series S1M7000/SIM7070 (módulos NB/Cat M) y SIM800A/SIM800F (módulos 2G), lo que permite una migración sin problemas de productos 2G/NB/Cat M a productos LTE Cat 1. y facilita enormemente el diseño de productos más compatibles con las necesidades del cliente.
.
ESPECIFICACIONES TECNICAS:
Bandas de frecuencia
A7670SA: LTE-FDD B1/B2/B3/B4/B5/B7/B8/B28/B66 G/M 850/900/1800/1900 MHz
Admite una velocidad de enlace descendente máxima de 10 Mbps y una velocidad de enlace ascendente de 5 Mbps.
Temperatura: -40 °C ~ +85 °C
Tarjeta SIM: 1,8 V/3,0 V
Voltaje de suministro: 3,4 V ~ 4,2 V
Consumo de energía (mA)-LTE: TBD
Consumo de energía (mA)-GSM,BS_PA_MFRMS=2:TBD
Transferencia de datos: LTE (Mbps): 10 (DL)/5 (UL) GPRS/BORDE (Kbps): 236,8 (DL)/236,8 (UL)
Referencia de producto: A7670SA DUAL SIM
.
NOTAS IMPORTANTES:
1. Compatibilidad con Audio Directo:
Las versiones FASE y LASE del módulo A7670SA soportan audio analógico directamente. Solo necesitas conectar un pequeño parlante de 32 ohmios y un micrófono electret (pueden ser de un teléfono viejo o dañado que tengas) para realizar y recibir llamadas, sin necesidad de hardware adicional.
.
2. Solución a Problemas de SMS y Llamadas:

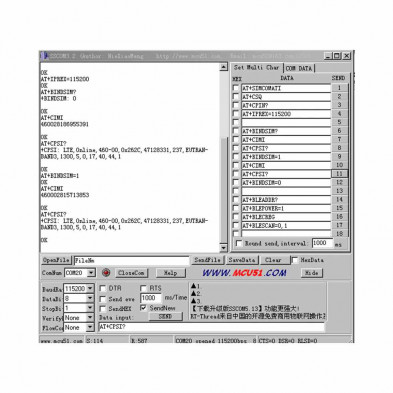

Si el módulo presenta inconvenientes para enviar SMS o realizar llamadas a través de GSM, asegúrate de configurar correctamente el APN del operador de la SIM instalada. Esto se realiza mediante comandos AT. Por ejemplo, si usas una SIM de Movistar, configura el APN correspondiente a Movistar, y repite el proceso para otros operadores según sea necesario. Estas configuraciones son esenciales para garantizar el funcionamiento óptimo del módulo.
.
3. El módulo puede venir con o sin la segunda ranura de sim. No afecta en nada el funcionamiento del módulo en general.
.
