Fuente de alimentación de conmutación aislada mini de nivel industrial que se puede usar en la conversión de energía de AC a DC, cuando se tiene situaciones de sobretensión, sobre corriente o corto circuito ayudando a proteger el dispositivo. Además, realiza aislamiento de alta y baja tensión encendiendo cualquier circuito de 5V, siendo de tamaño pequeño y rendimiento estable.

CARACTERISTICAS:

Ultra-delgada y ultra-pequeña

Voltaje de entrada (AC: 100-220VAC)

Bajo rizado y bajo nivel de ruido

Protección contra sobrecarga de salida y cortocircuitos

Alta eficiencia, alta densidad de potencia

Bajo consumo de energía, pérdida sin carga 0.1W

ESPECIFICACIONES TECNICAS:

Tensión de entrada nominal 100-240 VAC (Recomendado)

Rango de voltaje de entrada 90-264VAC

Corriente de entrada máxima 0.2 A

Eficiencia de entrada de bajo voltaje Vin=110VAC Salida de carga completa 69 %

Eficiencia de alto voltaje de entrada Vin=220VAC Salida de carga completa 70%

Fiabilidad a largo plazo MTBF100.000h

Tensión de salida nominal de carga +5+/-0.1VCC

Tensión de salida nominal completa +5+/-0.2VCC

Corriente de salida máxima a corto plazo 1300mA

La corriente de salida máxima durante mucho tiempo. <900mA

Regulacion de voltaje +/-0.2%

Regulación de carga +/-0.5%

Ondulación y ruido de salida (mVp-p) 50mV (Tensión de entrada nominal, carga completa. Utilizando 20 MHz de ancho de banda, se probará el condensador de 10 uF y 0,1 uF del lado de carga.)

Amplitud de sobreimpulso del interruptor (Tensión de entrada nominal y carga de salida más 10%) 5%

Protección contra sobrecorriente de salida 150-200% de la carga máxima de salida

Protección contra cortocircuitos de salida Cortocircuito directo en la salida normal, reanuda automáticamente el funcionamiento normal después de la eliminación de un cortocircuito.

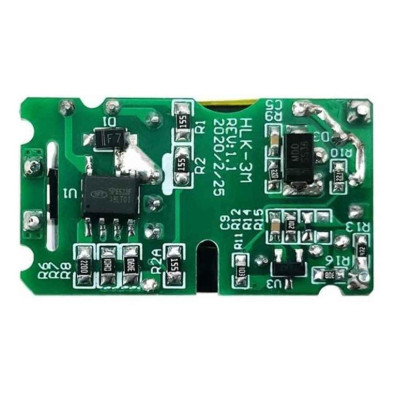

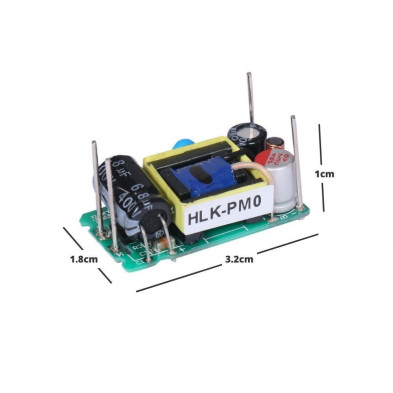

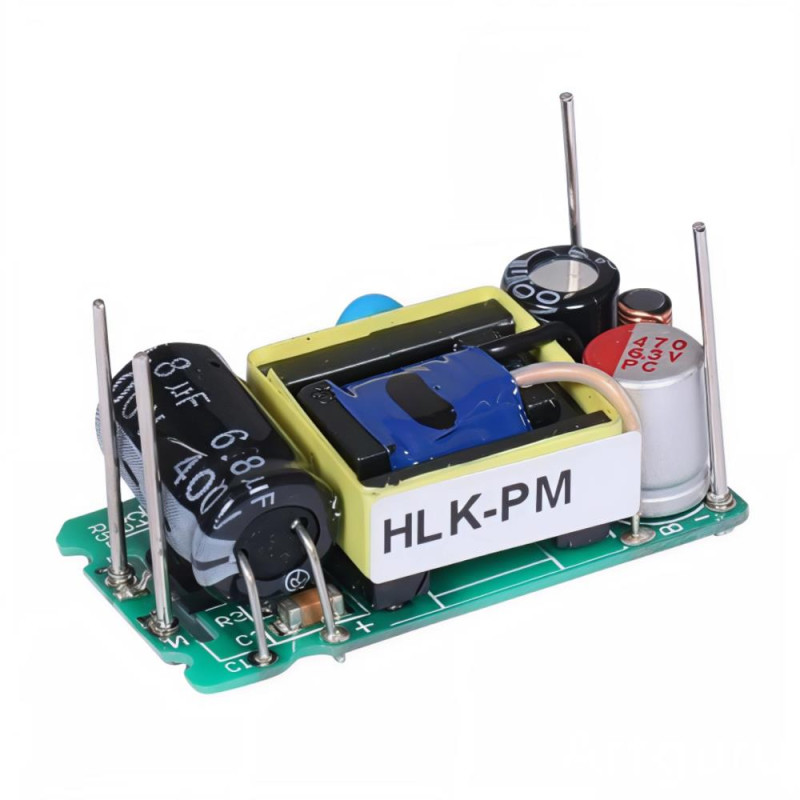

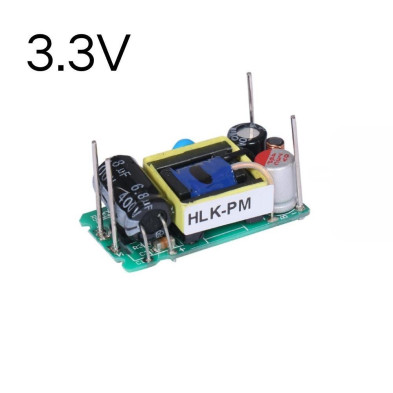

Referencia de producto: HLK-PM03 WITHOUT SHELL

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.

Ver video AQUI para más detalles.
