MAX7219 DRIVERS CONTROLADOR PARA DISPLAY O MATRIZ

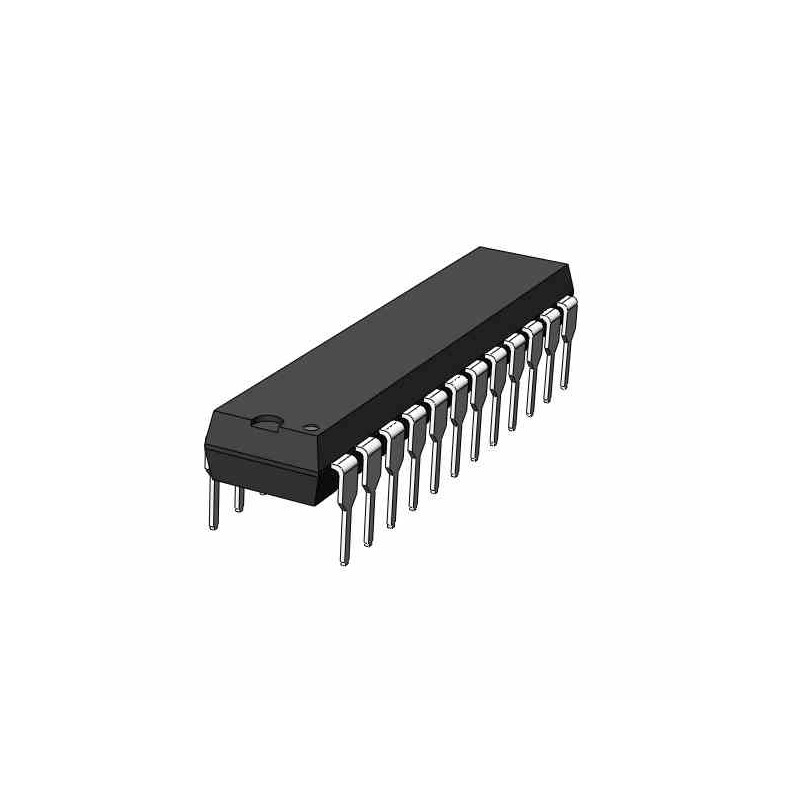

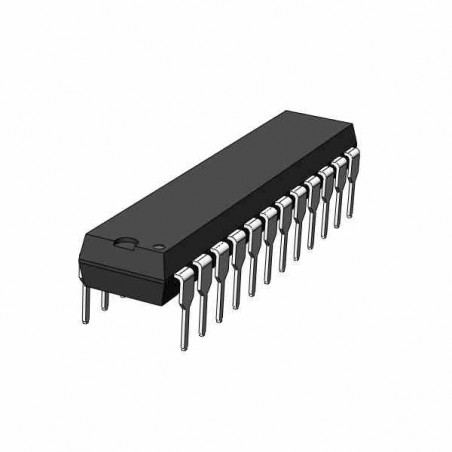

El dispositivo MAX7219 es un controlador de displays numéricos de 7 segmentos de hasta 8 dígitos cátodo común, pantallas de barras o 64 LED individuales. Incluido en el chip son un descodificador de código B-B, circuito de exploración multiplex, controladores de segmento y dígito, y una RAM estática de 8x8 que almacena cada dígito. Sólo se necesita una resistencia externa para ajustar la corriente de segmento para todos los LEDs.

Una conveniente interfaz serie de 4 hilos se conecta a todos los µCs comunes. Los dígitos individuales pueden ser tratados y actualizados sin volver a escribir toda la pantalla. El MAX7219 también permite al usuario seleccionar la decodificación del código B o no decodificar para cada dígito.

Los dispositivos incluyen un modo de apagado de baja potencia de 150µA, control de brillo analógico y digital, un registro de scanlimit que permite al usuario mostrar de 1 a 8 dígitos y un modo de prueba que obliga a encender todos los LED.

CARACTERISTICAS:

Interfaz serial de 10MHz

Control individual del segmento de LED

Selección de dígitos de decodificación o no decodificación

Bajo consumo en desconexión: 150µA (datos conservados)

Control de brillo digital y analógico

 Pantalla en blanco al encender

Tipo de display que opera: Cátodo común

Encapsulado: PDIP 24 pines

ESPECIFICACIONES TECNICAS:

Referencia de producto: IC MAX7219

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
