1.utilizar como un paso hacia abajo módulos con protección contra sobrecorriente

uso:

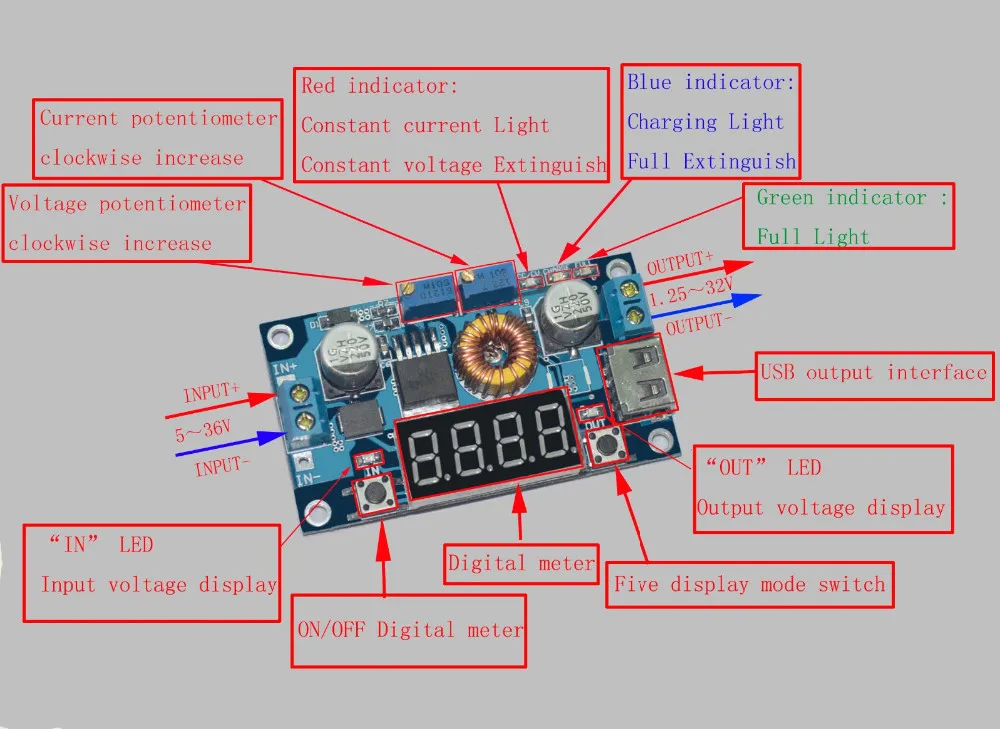

(1) Ajustar el botón de la derecha para que """" OUT """" LED iluminado, medidor Digital muestra el valor de tensión de salida, ajustar el “ potenciómetro de tensión ”, de modo que la tensión de salida alcanza el valor que desee.

(2) ajustar el botón de la derecha para que medidor Digital muestra el valor de la corriente de salida; Alambre terminal de salida de cortocircuito, entonces ajustar el potenciómetro de corriente ” para que la corriente de salida alcanza un valor predeterminado de protección contra sobrecorriente. (por ejemplo, el medidor Digital muestra el valor actual de 4A, entonces usted puede utilizar el módulo a una corriente máxima de 4A)

(3) Conectado a la carga.

2.utilizar como un cargador de batería

uso:

(1) asegúrese de que usted necesita para cargar la tensión de flotación de la batería y la corriente de carga; (si los parámetros de litio 3.7 V/2200 mAh, entonces la tensión de flotación es de 4.2 V, la máxima corriente de carga 1C, es decir, 2200mA)

(2) En condiciones sin carga, ajustar el “ potenciómetro de Tensión ”, de modo que la tensión de salida alcanza el voltaje de flotación; (si para 3.7 V batería de litio recargable, la tensión de salida se puede ajustar a 4.2 V)

(3) Ajustar el botón de la derecha para que medidor Digital muestra el valor de la corriente de salida; Alambre de cortocircuito terminal de salida, entonces ajustar el potenciómetro de corriente ” para que la corriente de salida alcanza un valor de corriente de Carga predeterminado.

(4) gire corriente de la lámpara de Carga predeterminado de fábrica es 0.1 veces la corriente de carga; (corriente de la batería durante la carga se reduce gradualmente, si el ajuste de la corriente de carga es 1A, luego, cuando la corriente de carga es inferior a $ number A, azul luces apagadas, la luz verde está encendida, lo que significa que la batería está completamente cargada)

(5) conectado a la carga de la batería.

(1,2, 3,4 pasos como: la Salida se descarga, no conecte la batería)

3.utilizar como un módulo de controlador LED de corriente constante

uso:

(1) Ajustar el potenciómetro de tensión ”, de modo que la tensión de salida alcanza el valor que desee.

(2) Ajustar el botón de la derecha para que medidor Digital muestra el valor de la corriente de salida; Alambre de cortocircuito terminal de salida, entonces ajustar el potenciómetro de corriente ” para que la corriente de salida alcanza un determinado LED corriente de funcionamiento.

(3) Conecte El LED, funciona.

(1,2 pasos como: la Salida se descarga, no conecte LED)

CARACTERISTICAS:

1. Entrada rango de voltaje: 5-36VDC

2. Salida rango de voltaje: 1.25-32VDC ajustable

3. Salida real: 0-5A

4. Salida de energía: 75 W

5. Alta eficiencia de hasta el 96%

6. Construido en la función de fuego térmico

7. Construido en función de límite de corriente

8. Construido en la función de protección contra cortocircuitos de salida

9. protección reversa de la polaridad: Ninguno (si es necesario, de alta corriente de diodo en serie con la entrada).

10. L x W x H = 68.2 × 38.8 × 15 mm

Referencia de producto: MODULO XL4015 CON DISPLAY
