El TDA8954 es un amplificador de potencia de audio clase D que destaca por su alta eficiencia y sonido de calidad comparable al de los amplificadores clase AB. Diseñado para aplicaciones estéreo y mono, entrega hasta 2x210W en modo Single-Ended (SE) o 1x420W en modo Bridge-Tied Load (BTL), ideal para sistemas de audio de alta demanda.

.

¿Para qué sirve?

Perfecto para sistemas de audio caseros y profesionales, el TDA8954 combina potencia y eficiencia en un diseño compacto. Es ideal para proyectos DIY, altavoces activos y soluciones de sonido que requieren alta potencia con un consumo reducido. También ofrece diagnósticos avanzados para monitorear protección térmica y de corriente.

.

CARACTERISTICAS:

Alta potencia: Hasta 2x210W en clase D.

Bajo consumo energético y alta eficiencia..

Compatible con proyectos DIY y aplicaciones profesionales.

Amplifica sonido con mínima distorsión y ruido.

Protecciones: Térmica y de sobrecorriente.

.

APLICACIONES

Reparación de sistemas de sonido domésticos.

Desarrollo de altavoces activos o pasivos.

Proyectos DIY de audio de alta fidelidad.

Sistemas de cine en casa o equipos de sonido profesional.

.

ESPECIFICACIONES TECNICAS:

Tipo: Amplificador de potencia clase D.

Potencia de salida: Estéreo (2x210W) / Mono (1x420W)..

Voltaje de operación: 12.5V a 42.5V.

Impedancia de carga: 4 Ohm (SE) / 8 Ohm (BTL)

Encapsulado: HSOP-24 (SMD).

Eficiencia: 93% (4 Ohm)

THD + ruido: 0.05%.

Temperatura de operación: -40°C a +85°C.

Marca: NXP.

Consumo de corriente: 50mA.

.

NOTAS

El producto se entrega en formato SMD (requiere equipo para montaje en superficie).

No incluye accesorios como disipadores de calor o conectores.

Ideal para usuarios con experiencia en montaje electrónico.

.

INSTRUCCIONES DE USO

Realiza el montaje del chip en una PCB compatible con tecnología SMD.

Conecta las fuentes de alimentación según las especificaciones (12.5V a 42.5V).

Incorpora disipadores de calor si planeas usarlo a máxima potencia.

Integra con tus circuitos de entrada y salida de audio.

Prueba el sistema y ajusta según sea necesario.

.

LA COMPRA INCLUYE

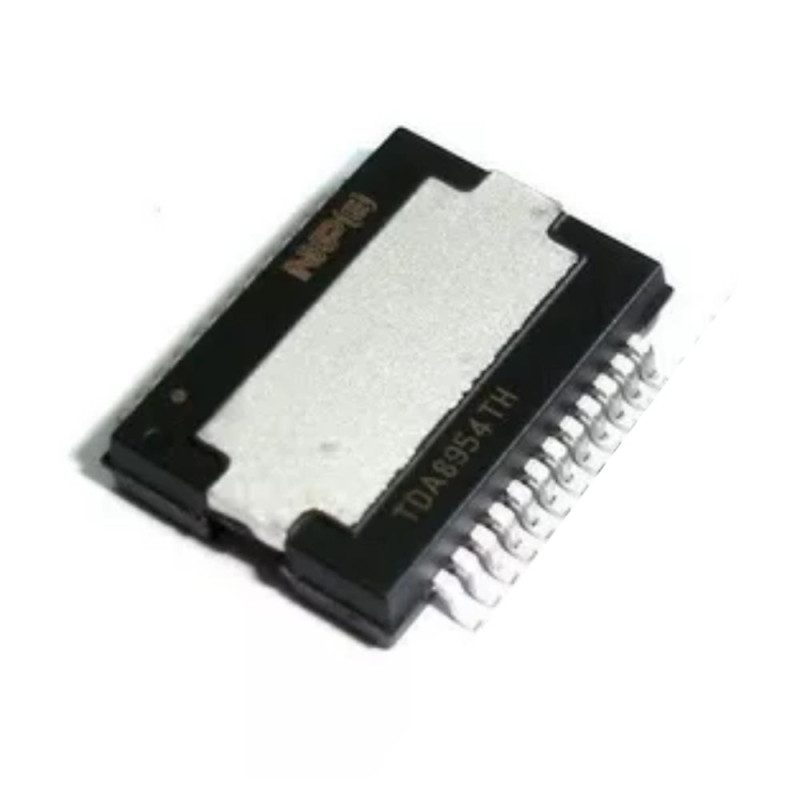

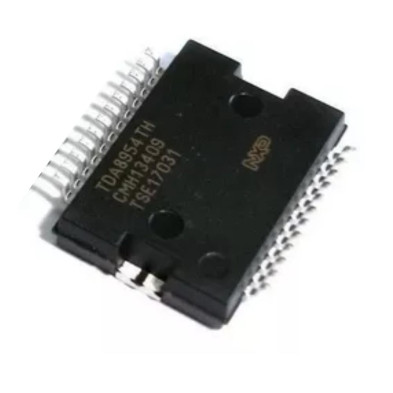

1x Chip Amplificador de potencia TDA8954TH.

.

Referencia de producto: TDA8954TH

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
