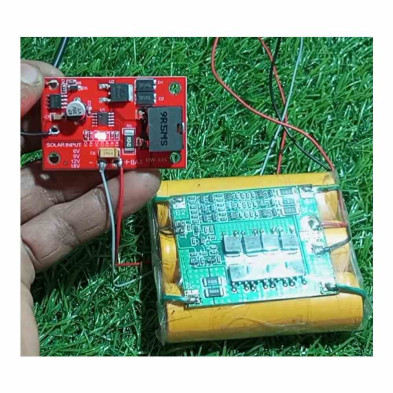

Este modulo representa una solucion avanzada y altamente eficiente para la gestion de energia solar en proyectos de pequeña escala que requieren autonomia. Gracias a la integracion del chip especializado CN3722, el dispositivo implementa la tecnologia de seguimiento del punto de maxima potencia, lo que permite aprovechar al maximo la radiacion solar disponible incluso bajo condiciones de luz cambiante. Es la alternativa ideal para convertir bancos de baterias de litio tipo 18650, 21600 o 26650 en fuentes de poder estables para perifericos de 12V y sistemas de bombeo pequeños. El diseño incluye un sensor de corriente R070 y un sistema de gestion de carga en tres etapas para prolongar la vida util de las celdas. Es indispensable complementar este modulo con un sistema de gestion de baterias o BMS para garantizar la proteccion, balanceo y seguridad de la serie 3S durante su operacion.
CARACTERISTICAS:
- Tecnologia MPPT para optimizar la cosecha de energia solar
- Gestion de carga completa con etapas de goteo, corriente constante y voltaje constante
- Disipador de calor de aluminio de gran tamaño para operacion continua estable

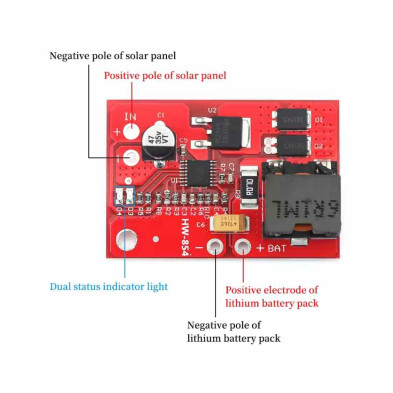

- Indicadores LED duales para monitoreo de estado de carga y bateria llena
- Transistores MOS dobles de baja resistencia y alta frecuencia para maxima eficiencia
- Sensor de corriente de precision R070 integrado en la placa
- Capacidad para manejar corrientes de hasta 3A con refrigeracion adecuada
ESPECIFICACIONES TECNICAS:
- Chip de control principal CN3722
- Voltaje de entrada nominal del panel solar 18V
- Voltaje maximo de entrada en circuito abierto 28V
- Voltaje de salida nominal para configuracion 3S de 10.8V a 11.1V
- Voltaje de terminacion de carga 12.6V
- Corriente de carga constante maxima 3A

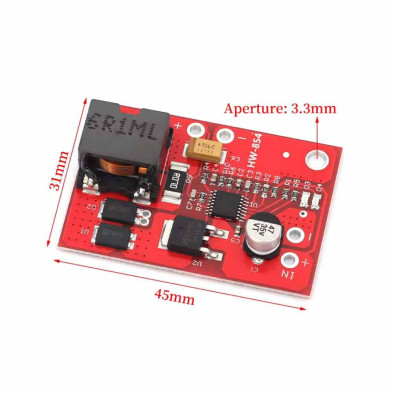

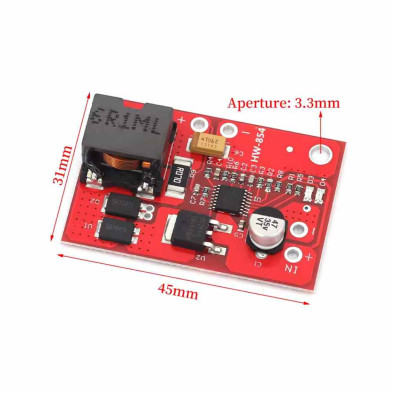

- Dimensiones de la placa 31 x 45 mm
- Metodo de conexion mediante terminales de soldadura
- Temperatura de funcionamiento de -40 a 85 grados C

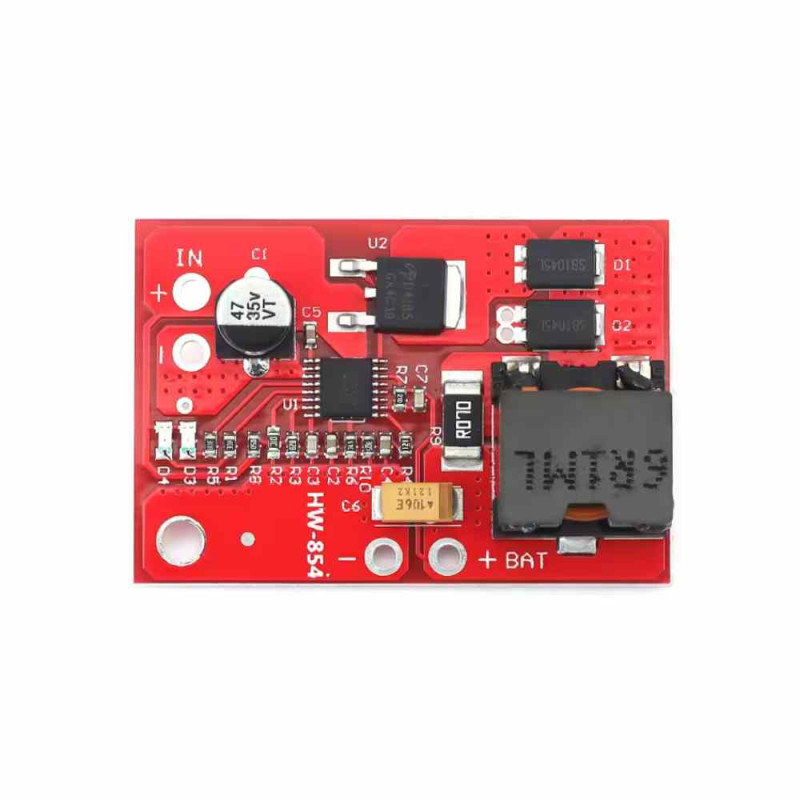

Referencia de producto: HW-854 CN3722
