MODULO NODEMCU ESP8266 MAS SHIELD L293D Y DOS MOTORES DC

Lleva tus proyectos de robótica e IoT al siguiente nivel con este kit práctico y listo para usar. Incluye el shield motor L293D diseñado para NodeMCU/ESP12E, un módulo NodeMCU V3 (ESP8266) con 32Mb de memoria flash y dos motores DC de eje largo. El shield permite controlar dos motores DC o un motor paso a paso con control PWM y selección de dirección; el NodeMCU proporciona conectividad Wi-Fi y programación sencilla desde Arduino IDE o Lua. Los motores incluidos (3–9 V) son compactos y versátiles para robots, ruedas, hélices o mecanismos de prueba.

Este kit es perfecto para makers, estudiantes y desarrolladores que desean prototipar vehículos móviles, estaciones controladas por Wi-Fi, puertas/ventiladores automatizados o cualquier proyecto que requiera control de motores y conectividad. Montaje directo, pines de acceso para sensores y un interruptor de alimentación en el shield facilitan las pruebas y la integración.

CARACTERISTICAS:

Solución completa: Shield controlador L293D + NodeMCU ESP8266 + 2 motores DC.

Control de 2 canales (motor A y motor B) con PWM y control de dirección.

Soporta motores DC y motor paso a paso (un canal).

NodeMCU con Wi-Fi para control remoto y programación vía Arduino IDE o Lua.

Flash ampliado: 32Mb (4MB) para proyectos más grandes.

Alimentación flexible: motor VM 4.5–36V, VIN de control 4.5–9V (10V max).

Pines expuestos: VIN, 3.3V, UART, SPI, I2C, AIO y más para sensores y expansiones.

Diseño plug-overlap: el shield se enchufa directamente sobre ESP12E/NodeMCU.

Interruptor de encendido para manejo fácil de energía.

Ideal para enseñanza, prototipos y proyectos DIY.

ESPECIFICACIONES TECNICAS:

Shield motor L293D (ESP-12E compatible)

Driver: L293DD (dual H-bridge).

Potencia motor (VM): 4.5 V – 36 V (fuente motor independiente posible).

Control de potencia (VIN): 4.5 V – 9 V (10 V max).

Corriente pico soportada por canal: hasta 2 A (según condiciones).

Corriente lógica típica: Iss ≈ 22 mA (VI = H), ≈ 60 mA (VI = L) [según diseño].

Máx. disipación de potencia: 4 W (T = 90 °C).

Rango de temperatura: -25 °C a +125 °C.

Señales de control: PWMA, PWMB, DA, DB (mapeadas a pines D1..D4 del ESP).

Pines disponibles: VIN, 3.3V, DIO, AIO, SDIO, UART, SPI, RST, EN.

Interruptor de encendido integrado.

Peso aproximado: 20 g.

Módulo NodeMCU V3 (ESP8266) — según datos del fabricante

Chip: ESP8266 (NodeMCU).

Memoria flash: 32Mb (4 MB).

USB-TTL: CH340G con conector Micro-USB.

Alimentación recomendada: DC 4–9 V via VIN.

Pines: encabezados 2x15 (2.54 mm), múltiples GPIOs D0–D10, A0 (ADC).

Programación: Arduino IDE, Lua o NodeMCU firmware.

Funcionalidades: Wi-Fi (AP + STA), PWM, I2C, SPI, UART.

Dimensiones: aprox. 48 x 25 mm.

Motores DC (x2)

Tipo: Motor DC para proyecto/modelismo.

Longitud del cuerpo: 30 mm

Diámetro: 24 mm

Diámetro eje: 2 mm

Longitud eje: 13 mm

Voltaje de operación: 3 V – 9 V

Aplicaciones: robots pequeños, hélices, engranajes, ruedas.

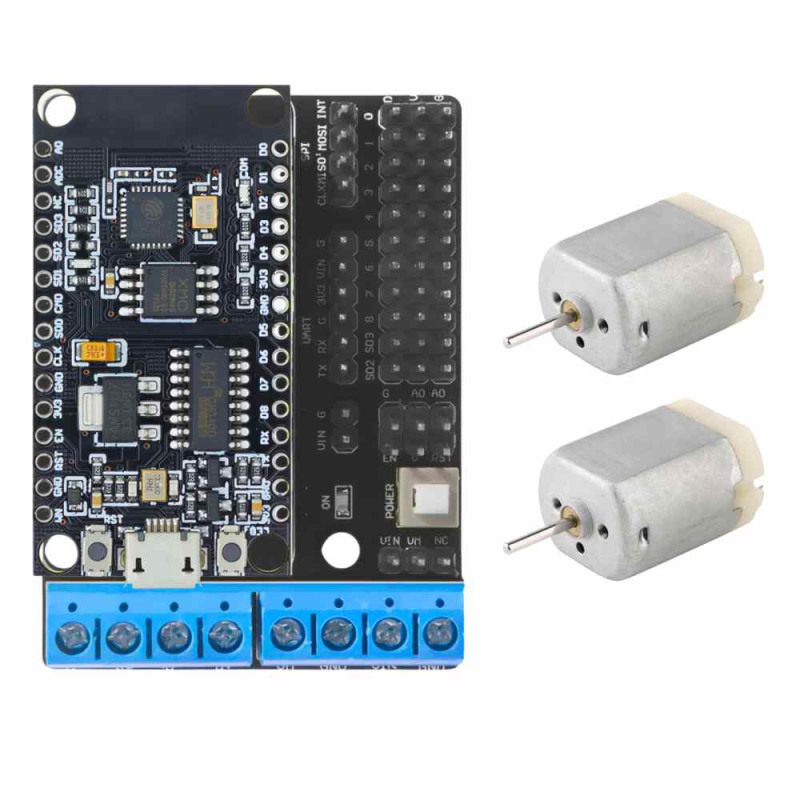

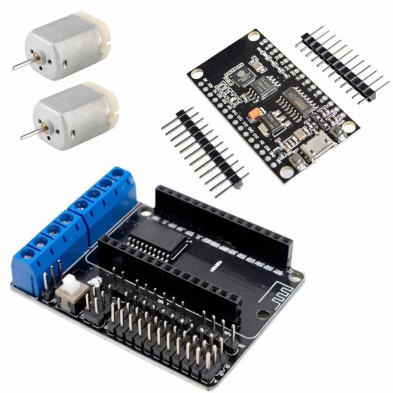

Contenido del paquete:

1 x Shield motor L293D compatible ESP12E / NodeMCU

1 x Módulo NodeMCU V3 (ESP8266) con 32Mb flash (4MB)

2 x Motores DC (30x24mm, eje 13mm)

(Nota: cables de alimentación, sensores, fuentes de alimentación y elementos de montaje pueden no estar incluidos según la versión)

Compatibilidad y uso:

Programable con Arduino IDE y compatible con esquemas de control Arduino-like.

Perfecto para proyectos de robótica móvil, control remoto por Wi-Fi, automatización doméstica y prototipos educativos.

Se recomienda fuente de alimentación separada para motores cuando se usen cargas que requieran corriente elevada.

Consejos de uso y seguridad:

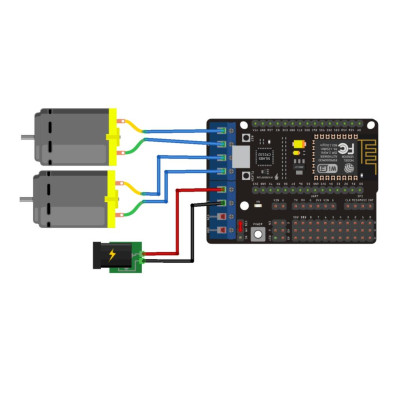

Asegura la conexión de masa (GND) entre NodeMCU y la fuente de motor si usas alimentaciones separadas.

No exceder 10 V en VIN del shield; respetar el rango VM para el motor.

Para proyectos con cargas altas o uso continuo, emplea disipación o fuente adecuada y monitorea temperatura del driver.

Comprueba polaridad y voltajes antes de conectar motores al shield.

Referencia de producto: ESP8266-L293DDC

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
