Contador binario sincrónico de 4 bits hacia arriba y hacia abajo (up/down) con entradas de reloj separadas, carga asincrónica, con clear.

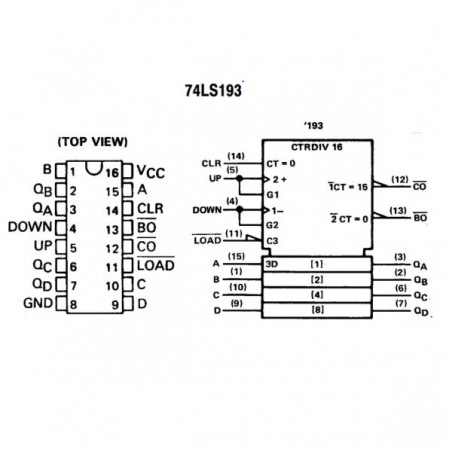

El 74HC193 (Hoja de datos) es un dispositivo CMOS Si-Gate de alta velocidad y compatible con pin con Schottky TTL de baja potencia (LSTTL). Se especifican de acuerdo con el estándar JEDEC no. 7A. El 74HC / HCT193 son contadores ascendentes / descendentes binarios síncronos de 4 bits. Los relojes separados de arriba / abajo, CPU y CPD respectivamente, simplifican el funcionamiento. Las salidas cambian de estado sincrónicamente con la transición BAJA a ALTA de cualquier entrada de reloj. Si el reloj de la CPU está pulsado mientras CPD se mantiene ALTO, el dispositivo contará hacia arriba.

Si el reloj CPD se pulsa mientras la CPU se mantiene ALTA, el dispositivo contará hacia atrás. Solo se puede mantener ALTA la entrada de un reloj en cualquier momento, o se producirá una operación errónea. El dispositivo se puede borrar en cualquier momento mediante la entrada de reinicio maestro asíncrono (MR); también puede cargarse en paralelo activando la entrada de carga paralela asíncrona (PL).

CARACTERISTICAS:

Contador binario de 4 bits sincrónico

Conteo reversible (ascendente/descendente - up/down) con entradas de reloj separadas

Puede ser programado ó precargado (preset) de manera asincrónica. Esta función también permite utilizar el contador como divisor por módulo-N

Entrada de clear asincrónica independiente

Conteo por flanco de subida

Múltiples unidades pueden ser conectadas en cascada fácilmente

Sus salidas pueden manejar hasta 10 cargas LS-TTL

Tecnología: High Speed CMOS (HC)

Muy bajo consumo de potencia, similar a los C.I. CMOS estándar

Velocidades similares a la familia LS-TTL

Tiempo de propagación: 20 ns típico

Voltaje de alimentación: 2 V a 6 V

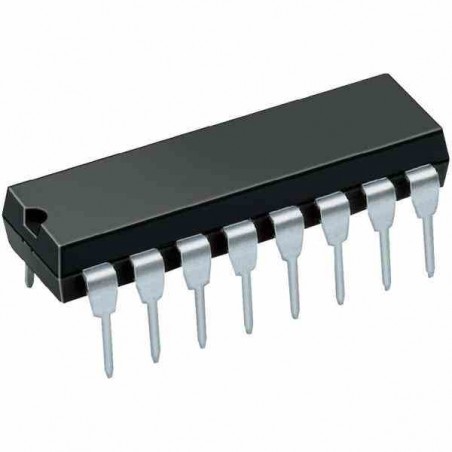

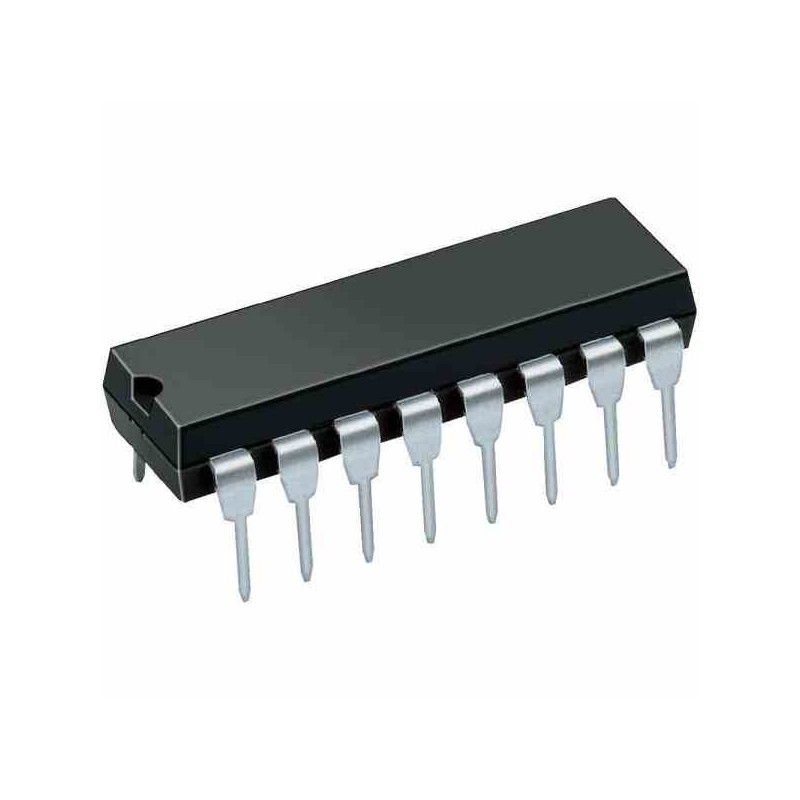

Encapsulado: DIP 16 pines

Equivalentes: CD74HC193, HD74HC193, MM74HC193, MC74HC193, TC74HC193, M74HC193, entre otros

ESPECIFICACIONES TECNICAS:

Referencia de producto: SN74HC193N 74HC193

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
