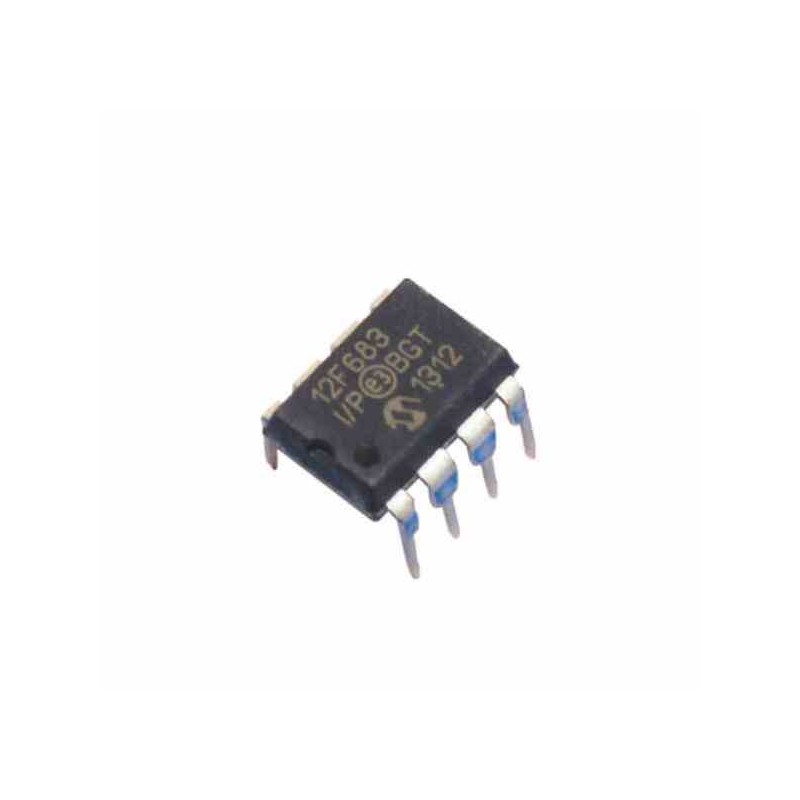

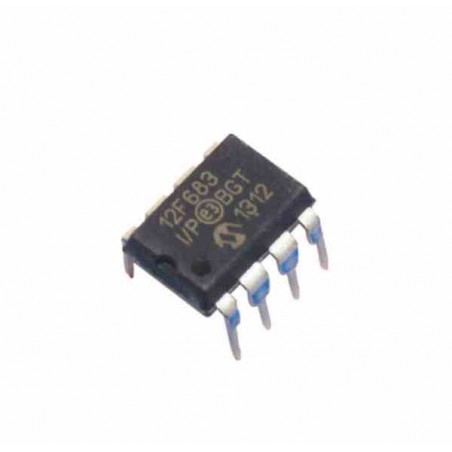

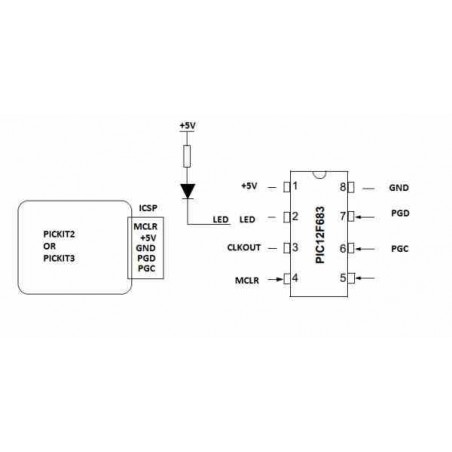

PIC12F683 DIP8

Este PIC es el pequeño gigante de Microchip.

Con tan solo 8 pines, posee varias caracteristicas de las cuales uno no pensaria que tendria.

CARACTERISTICAS:

Con respecto al PIC16F84A podemos ver las siguientes mejoras:

El doble de memoria(2048) para guardar nuestro programa.

4 veces más de memoria EEPROM.

Admite entradas analógicas.

Posee reloj interno seleccionable

Entre otras mejoras.

Otro punto a favor de este PIC es que no es necesario rescatar el valor OSSCAL, calibrarlo o estar pendiente de este valor como sucede con el PIC 12F675 o el PIC12F629. En el PIC 12F683 este valor ya se encuentra calibrado para usar su reloj interno sin ningun problema, no sufre modificacion alguna al programarlo.

Como único punto en contra solo veo la cantidad de pines pero esto puede jugarnos a favor si queremos ahorrar espacio y tener un circuito más compacto y de alta calidad. Por otro lado tambien tenemos los CI de registros de desplazamiento como el CD4017 ó el 74HC164 que nos pueden ayudar a expandir los pines de salida.

ESPECIFICACIONES TECNICAS:

-6 I/O pines.

-Memoria de programa de 2048 palabras (14 bits).

-35 instrucciones en Assembler.

-256 bytes de EEPROM de datos.

-128 bytes de SRAM de datos.

-4 entradas analógicas de 10 bits de resolución.

-Reloj interno seleccionable de 125KHz a 8MHz. Si se activa la opcion de reloj externo puede trabajar hasta con 20MHz.

-Modulo CCP. Capture, Compare, PWM módulo (de 10 bits).

-1 comparador analógico. Dos entradas para sensar y una salida.

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.

Ver video AQUI para más detalles.
