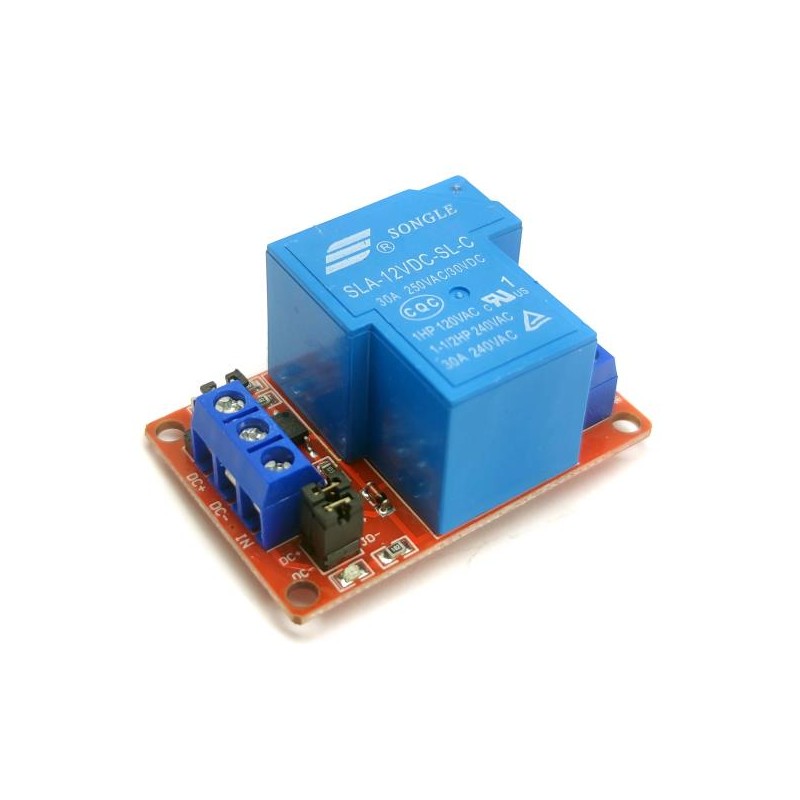

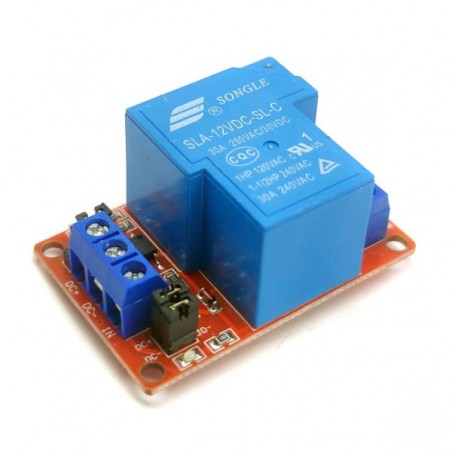

Este es un módulo relé de 1 canal estándar, que utiliza señales de alto nivel de voltaje para disparar, solo necesita una señal de corriente de 3 mA para impulsar el relé de carga de 30A.

Diseño preciso y rendimiento estable, ampliamente utilizado en varios tipos de ocasiones de control de potencia.

Interfaz del módulo de relé

El terminal de control del módulo (interfaz de 4 hilos con bloques de terminales, muy conveniente)

1. DC +: electrodo positivo de alimentación de CC (12V);

2. DC-: electrodo negativo de corriente DC; (GND)

3.1 JO+: cable de positivo de referencia de aislamiento óptico, al electrodo positivo de potencia

3.2 JO-: cable de negativo de referencia de aislamiento óptico, al electrodo negativo de potencia

4 . IN: interfaz de control de relé, Con el jumpero se puede configurar para que se active con bajo (L) o con alto (H)

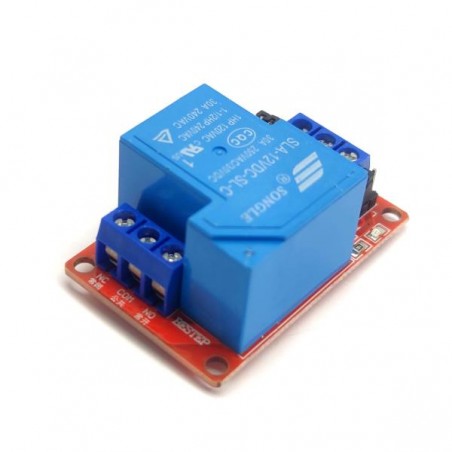

Salidas del módulo de relé (interfaz de 3 hilos con bloques de terminales, muy conveniente)

1.NO: los contactos normalmente abiertos del relé;

2.COM: el contacto común de retransmisión;

3.NC: el relé normalmente cerrado los contactos.

CARACTERISTICAS:

Nota: el módulo de relé aislado para adaptarse al entorno electromagnético es relativamente pobre o los requisitos de señal relativamente altos de la ocasión, si desea lograr un efecto de aislamiento completo, la fuente de alimentación del panel de control del usuario que está conectada a la referencia. alimentación y la fuente de alimentación del módulo de relé (DC + / DC-) debe estar separada, si las dos fuentes de alimentación comparten tierra, entonces el efecto no está completamente aislado.

El relé que utiliza señales de voltaje de alto nivel para disparar , señales de voltaje de alto nivel puede ser positivo a la fuente de alimentación de CC, y también puede ser alto el puerto de E / S del microcontrolador;

Diseño tolerante a fallas, si la línea de control está rota, el relé no funcionará;

El indicador de alimentación (LED rojo), indicador de estado de relé de 1 canal (LED azul);

Con cuatro orificios de pernos fijos para una fácil instalación.

ESPECIFICACIONES TECNICAS:

Alimentación: 12V

Voltaje de activación: 5-12V

Configurable para activar con 0 o con 1

Salida: CA 0--250V / 30A, DC 0--30V / 30A

El tamaño del módulo: 5cm (L) * 3.3 cm (W) * 2.4 cm (H)

Referencia de producto: RM1HLE-30A
