Este producto tiene alta potencia, circuito de onda sinusoidal pura, alta eficiencia y corriente estable sin carga, batería pequeña, instalación de protección contra subtensión / sobrecarga / sobrecalentamiento es simple.

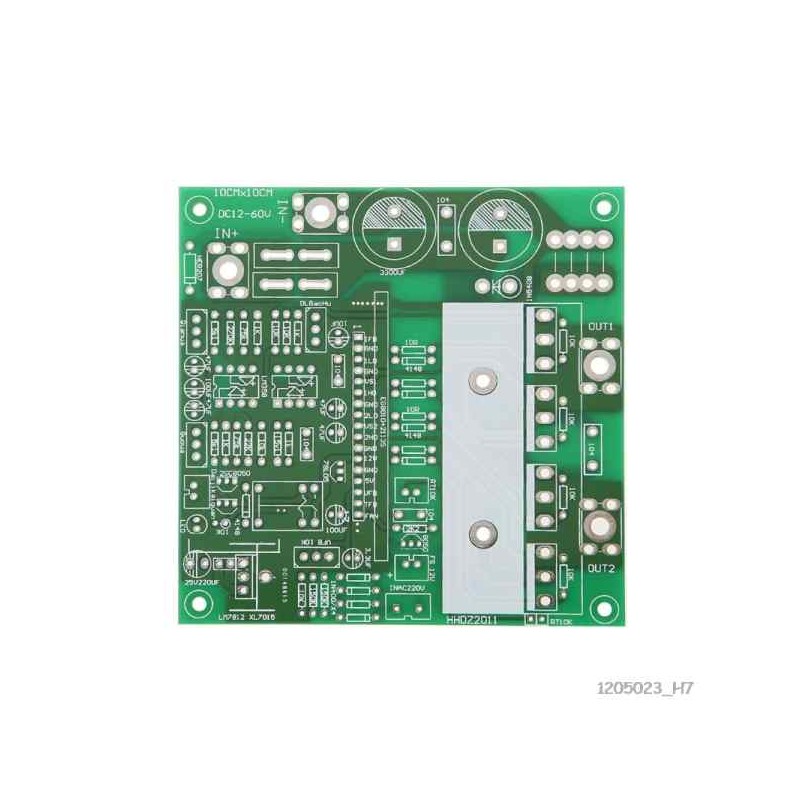

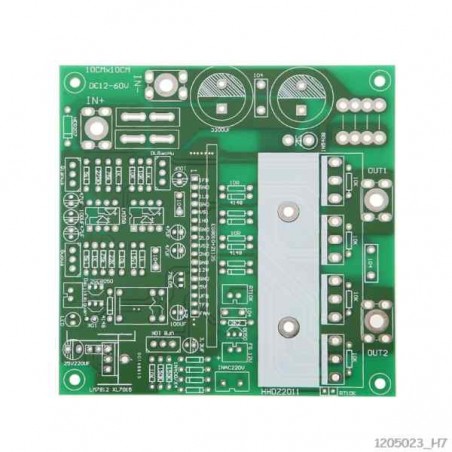

Esta publicación solo ofrece la board vacia, sin ningún componente. Si busca todo el kit completo lo encontrará en nuestro catalogo.
Capacidad de carga instantánea, no fácil de dañar, aumento de baja temperatura, sin interferencias.
Proporciona protección contra baja tensión / sobretensión / arranque automático / sobretemperatura / cortocircuito, etc.
Adopta alta frecuencia y bajo consumo, garantiza que la fuente de alimentación sea lo suficientemente estable y garantiza que el tubo MOS no se rompa fácilmente.
CARACTERISTICAS:
Voltaje de entrada:
12V, 24V, 36V, 48V, 60V de voltaje único es posible, de acuerdo al valor que elija será la potencia de salida y esto cambiará el valor de unos pocos compnentes.
Tensión de salida:
La salida debe estar conectada a un transformador de potencia para generar un voltaje de onda sinusoidal de 110V o 220 V CA según su preferencia.
Placa PCB militar de doble cara de 1,6 mm.
El transformador seleccionado debe tener una pequeña corriente sin carga. La inductancia de fuga no debe ser demasiado grande.
La corriente sin carga del transformador toroidal debe ser inferior a 0.1A, 0.3A debajo de la forma EI y 0.5A debajo de la forma cuadrada.
La corriente sin carga de gran tamaño o la inductancia de fuga grande quemará el tubo. Por ejemplo, la máquina de soldar
y el transformador de luz de marcha no se puede usar (la máquina de soldadura no tiene corriente de carga ni fugas
inductancia, y la corriente sin carga del transformador de luz de marcha es grande).
El transformador toroidal debe conectarse en serie con un inductor de núcleo magnético de ferrosilicio.
También se agrega lo mejor de la IE. La forma del cuadrado no se puede agregar.
ESPECIFICACIONES TECNICAS:
Tipo: onda sinusoidal pura
Voltaje de entrada: 12V, 24V, 36V, 48V, 60V
Tamaño: un tamaño

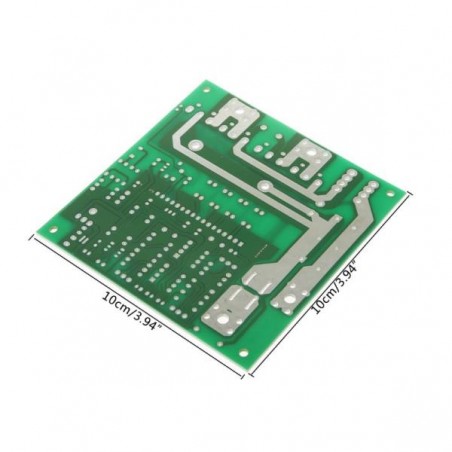

10x10cm (3.94x3.94in)

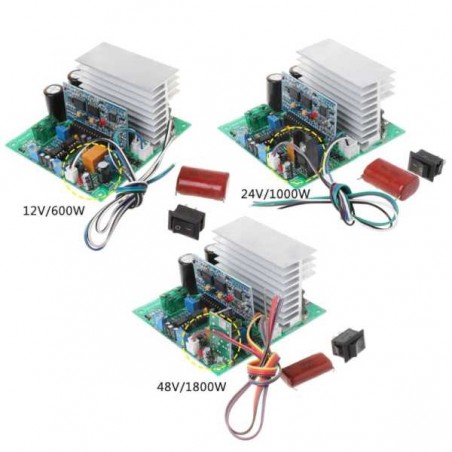

Voltaje y potencia: 12V 600W, 24V 1000W, 48V 1800W
Descripción de la función de la placa base del inversor de onda sinusoidal de potencia:
1. Protección de bajo voltaje de la batería: cuando el voltaje de la batería es inferior a 10,5 V por sección, el inversor apagará el inversor (no hay salida de voltaje de CA en este momento) y el inversor está en modo de espera.
2. Protección contra sobretensión de la batería: cuando la tensión de la batería es superior a 14,7 V por sección, el inversor también lo apagará y entrará en modo de espera.
3. Arranque automático normal de la batería: cuando la batería está bajo protección de bajo voltaje, cuando la energía solar o la energía eólica carga la batería para cargar 12 V por sección, el inversor comienza automáticamente a emitir el voltaje de CA para suministrar la carga . Cuando la protección contra sobretensiones de la batería se recupera a 14,7 V por sección después de la protección contra sobretensiones, el inversor se inicia automáticamente.
4. Ventilador de temperatura controlada y protección contra sobretemperatura: el ventilador no funcionará cuando el inversor funcione normalmente. Cuando la temperatura es demasiado alta, el ventilador funcionará automáticamente. Cuando la temperatura baja, el ventilador dejará de funcionar automáticamente. Cuando el ventilador está dañado y la temperatura es demasiado alta, el inversor lo apagará y entrará en modo de espera. Cuando la temperatura baja, automáticamente enciende el inversor y emite corriente alterna.
5. Protección contra impactos y cortocircuitos: el inversor tiene protección de limitación de corriente de onda por onda de hardware en tiempo real y protección contra cortocircuitos de retardo de software (400 mS) más transformador de aislamiento de frecuencia de potencia. Mejore la resistencia al impacto y la confiabilidad del producto.
La placa principal adopta alta potencia y baja resistencia interna Paquete TO247 Tubo MOS grande Gran pérdida de potencia Condensador electrolítico bajo Utiliza baja pérdida de alta frecuencia para garantizar la fuente de energía La estabilidad constante de la fuente de alimentación para garantizar que el tubo MOS no sea fácil de dañar Los circuitos integrados del amplificador operacional importados garantizan una precisión y calidad estable de doble capa de cada circuito de protección El calor de la placa de circuito es bajo Esta placa base se mide con la fuente de alimentación de 48V para alcanzar 1800VA completos. La misma placa base con fuente de alimentación de bajo voltaje es proporcional a la disminución de menos de 1800VA.
Si la máquina se instala con una gran corriente sin carga, necesita conectar el inductor en serie en el extremo de baja tensión del transformador (el transformador toroidal debe estar conectado al inductor).
Referencia de producto: BOARD HHD22011
