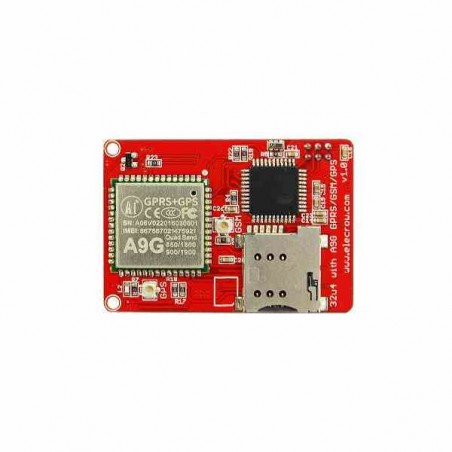

MODULO ATMEGA32U4 A9G GPRS GSM GPS PARA ARDUINO

La 32u4 con A9G GPRS GSM GPS juntos se basa en Mega32u4 y A9 GPRS GSM GPS Este módulo Se puede utilizar para hacer una llamada, enviar mensajes de texto y obtener posicionamiento GPS. También tiene una interfaz analógica, una interfaz IIC y dos interfaces digitales, que puedes conectar a otros módulos de expansión. Es muy fácil para ti hacer un rastreador GPS usando esta tabla, y es conveniente usarlo en el firmware y usar varios comandos en los que se pueden configurar correctamente.

NOTA:

Este producto no está homologado ante la Comisión de Regulación de Comunicaciones (CRC) , usted es el responsable de los tramites legale que este amerita.

Asegúrate de que tu tarjeta SIM no esté bloqueada.

Este producto se suministra tal como está, sin una carcasa aislada. En Clima de alta humedad, presta especial atención a las precauciones de la EDS.

Solo admite velocidad de baudios: 115200 bps

CARACTERISTICAS:

ATMEGA32U4 + A9G

Tres tipos de interfaces

Equipado con conector de auriculares de 3,5mm

La corriente media de espera es baja, solo 3mA o menos

Compatible con GSM/GPRS/GPS de cuatro bandas, incluyendo 850, 900, 1800, 1900 MHz

China Mobile y China Unicom 2G red GSM en todo el mundo

GPRS, Clase 10

Apoyo de posicionamiento GPS

Apoyo llamadas de voz.

Apoyo de mensajes de texto SMS

Compatible con el servicio de datos GPRS, la tasa máxima de descarga de datos es 85.6Kbs, la tasa de carga de datos es 42.8Kbs

Soporta comandos estándar GSM07.07, 07,05 AT y Ai-Thinker extended

Admite dos puertos serie, un puerto serie para descargar un puerto de comando AT

Soporte para sistema de posicionamiento Global

Precisión de posicionamiento Horizontal de menos de 2,5 m

El comando admite la interfaz de comando estándar AT y TCP/IP

Admite audio digital y soporte de audio analógico para HR, FR, EFR, codificación de voz AMR

Apoyo ROHS FCC CE CTA de certificación

Compatible con GSM Fase 2/2 +: clase 4 (2 W @ 850/900 MHz) de clase 1 (1 W @ 1800/1900 MHz)

Herramientas de aplicaciones SIM

PBCCH apoyo

Soporte USSD

ESPECIFICACIONES TECNICAS:

Tamaño:3,5x5 cmVoltaje de trabajo: 3,3-5 vTemperatura de funcionamiento:-30 ? a + 80 ?Sensibilidad:Tamaño de A9G: 19,2x18,8x8,3mm

Banda cuádruple: 850/900/1800/1900 MHz

GPRS multi-slot: se puede configurar de 12,1 a 12

GPRS estación móvil: Clase B

Consumo de corriente: 1.3mA @ DRX = 5; 1.2mA @ DRX = 9

En control de comando: estándar GSM07.07, 07,05 en comandos y comandos extendidos Ai-Thinker

GPRS Clase 10: hasta 85,6 kbps (aguas arriba) y 42,8 Kbps (enlace descendente)

Altitud de condiciones dinámicas <18.000 metros (60.000 pies)

Velocidad

Esquema de codificación: CS 1, 2, 3, 4

Soporte CSD: hasta 14,4 kbps

Pila: PPP/TCP/UDP/HTTP/FTP/SMTP/MUX

Referencia de producto: AMC01219U
