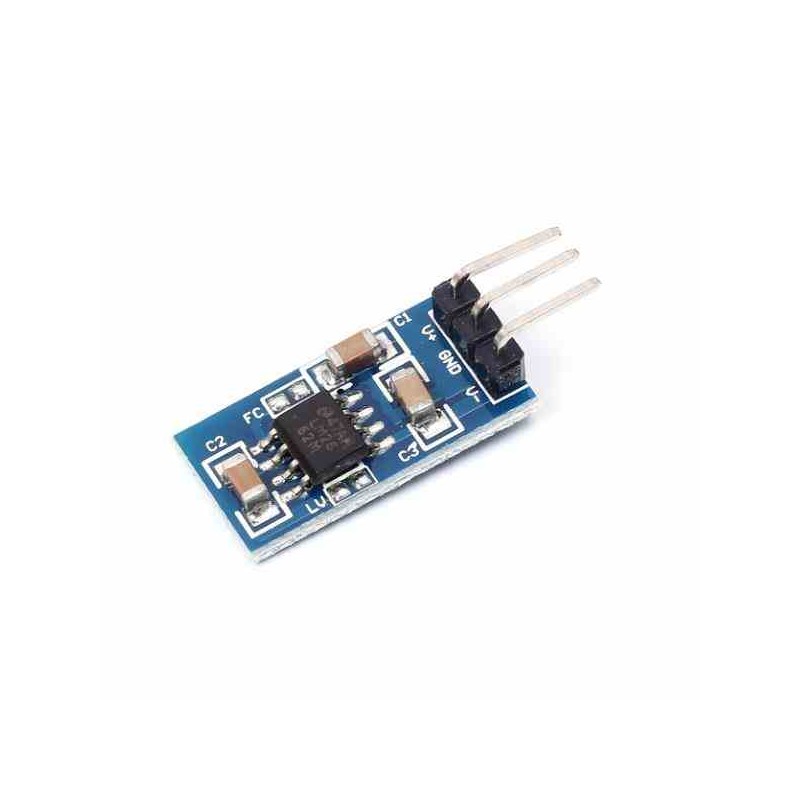

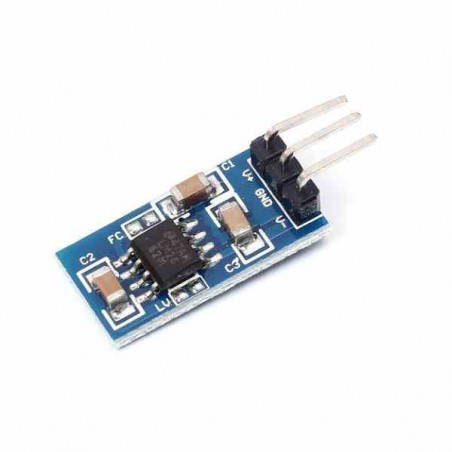

MODULO LM7660 ICL7660 CONVERSOR VOLTAJE POSITIVO A NEGATIVO

Módulo convertidor de tensión positiva a negativa LM7660, Módulo de alimentación negativa de 1.5-10V

Módulo cambio de polaridad para convertir Voltaje Positivo a la misma tensión negativa.

Tensión positiva de entrada, tensión negativa de salida. La tensión de entrada es la tensión de salida (pero negativa).

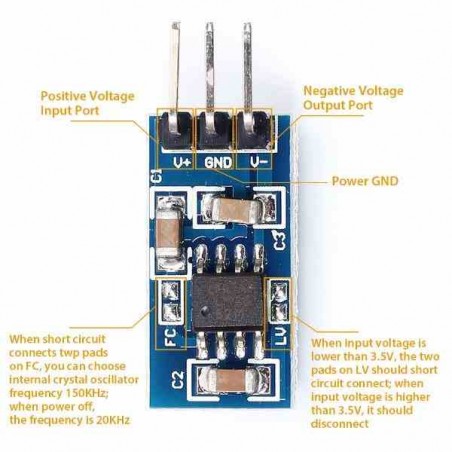

La definición de pines

V +: Entrada de tensión positiva

V - : Salida de tensión negativa

GND: Tierra de energía.

Nota!

1. la bomba de carga es salida de resistencia no varistor, con los aumentos de corriente de salida, la tensión disminuye gradualmente, este es un fenómeno normal.

2. la polaridad de entrada y salida no se invierte, de lo contrario puede dañar el módulo!

3. No exceda el límite del voltaje de entrada. ¡ De lo contrario puede arder!

CARACTERISTICAS:

Puede soportar múltiples fuentes de alimentación negativa de Op Amp, referencia de presión negativa,

Onda tan baja como 15mv! (Salida de 50ma), salida de salida nominal 90mv (salida 200ma)

Eficiencia máxima del 99% (salida 50ma), eficiencia de salida nominal de 91% (salida 200ma)

Forma de la bomba de carga, el circuito es simple y estable, alta fiabilidad utilizada en aplicaciones industriales!

Instalación de pines, espaciado estándar de 2.54 m 3 P, (También puede adaptarse al lanzamiento del 2.0), fácil de integrar directamente en la placa de circuito.

Ultra pequeño tamaño

ESPECIFICACIONES TECNICAS:

Tensión máxima 1.5V-10V

Corriente máxima 200mA

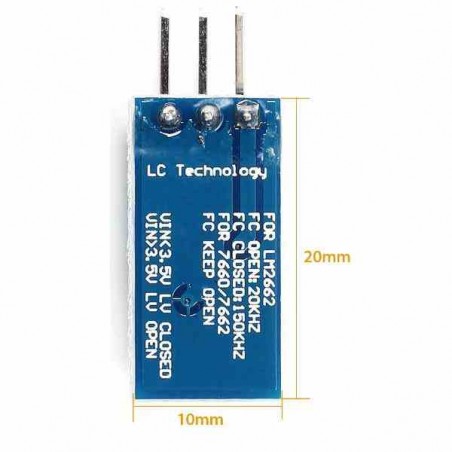

Tamaño 10mm × 20mm × 3mm.

Referencia de producto: LM7660

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
