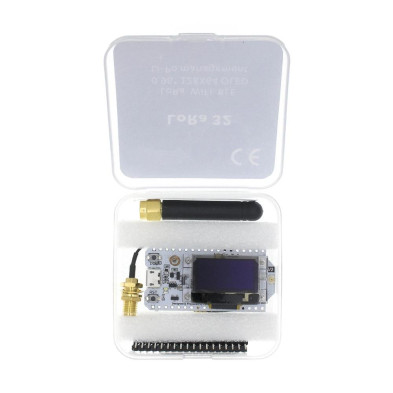

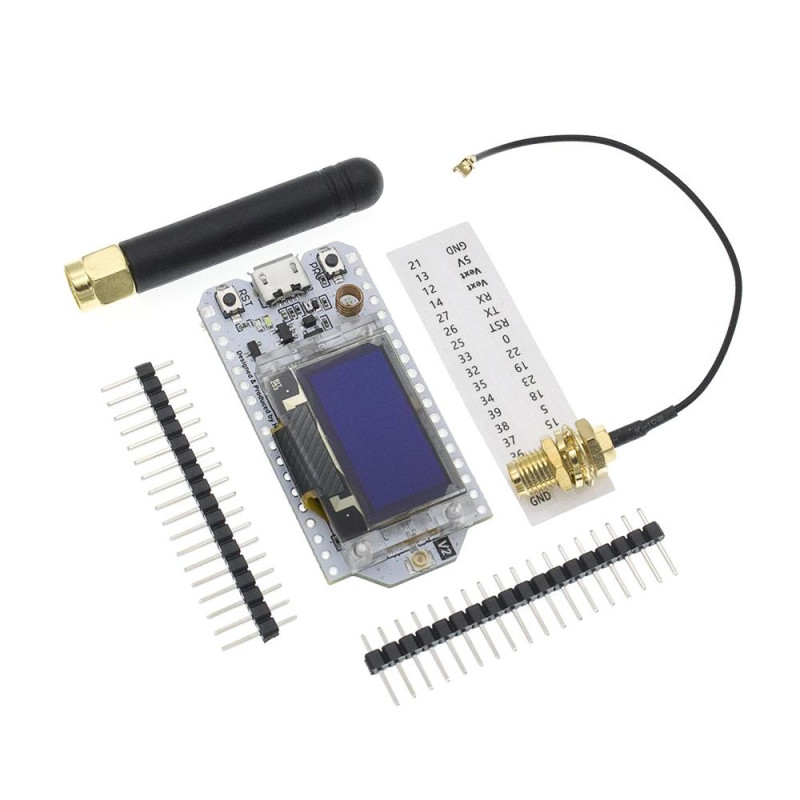

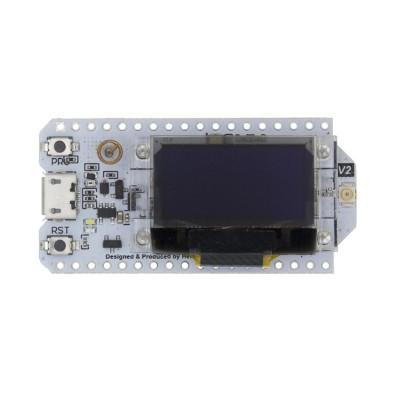

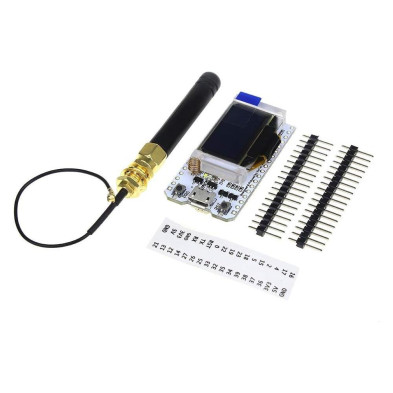

MODULO WIFI LORA ESP32 LORA SX1262 DISPLAY 0.96" BLUETOOTH

WiFi LoRa 32 es una placa de desarrollo clásica para IoT. Es un producto altamente integrado basado en ESP32 + SX1276. Cuenta con Wi-Fi, BLE, funciones LoRa, sistema de gestión de baterías de Li-Po y pantalla OLED de 0.96". Es la mejor opción para ciudades inteligentes, granjas inteligentes, hogares inteligentes y desarrolladores de IoT.

CARACTERISTICAS:

Microprocesador: ESP32 (MCU de 32 bits de doble núcleo + núcleo ULP), con chip de nodo LoRa SX1276.

Interfaz micro USB con regulador de voltaje completo, protección ESD, protección contra cortocircuitos, blindaje RF y otras medidas de protección.

Interfaz de batería SH1.25-2 integrada, sistema de gestión de batería de litio integrado (gestión de carga y descarga, protección contra sobrecarga, detección de energía de la batería, cambio automático de energía de USB / batería).

La pantalla OLED de matriz de puntos 128*64 de 0,96 pulgadas incorporada se puede utilizar para mostrar información de depuración, energía de la batería y otra información.

WiFi integrado, LoRa, tres conexiones de red Bluetooth, Wi-Fi integrado, antena de resorte de metal de 2,4 GHz dedicada a Bluetooth, interfaz IPEX (U.FL) reservada para uso de LoRa.

Chip de puerto USB a serie CP2102 integrado, conveniente para la descarga de programas y la impresión de información de depuración.

Apoyar el entorno de desarrollo Arduino.

Con un buen diseño de circuito de RF y un diseño básico de bajo consumo (corriente de reposo ≤ 800 uA).

ESPECIFICACIONES TECNICAS:

Parámetro Descripción

Chip maestro ESP32 (Tensilica LX6, doble núcleo, 240 MHz + 1 ULP, 600 DMIPS)

Chip de nodo LoRa SX1276

Chip USB a serie CP2102

Frecuencia LoRa 868MHz-915MHz

Potencia máxima de transmisión 19 ± 1 dBm

Sensibilidad de recepción -135 dBm

Wi-Fi IEEE 802.11 b/g/n, hasta 150 Mbps

Bluetooth Bluetooth V4.2 BR/EDR y Bluetooth Low Energy (LE)

Recursos de hardware

- 22 GPIOs

- 3 UART

- 2 I2C

- 2 SPI

Memoria

- 520 KB SRAM interna

- 8 MB Flash SPI

Interfaz - Micro USB x1

- Antena LoRa (IPEX1.0)

- 2 pines (encabezado 18 x 2,54 mm)

Batería Litio 3,7 V (conector SH1.25 x 2)

Temperatura de funcionamiento -20 ~ 70 ℃

Dimensiones 51 x 25,5 x 10,6 mm

Referencia de producto: WIFI_LORA_32_V2
