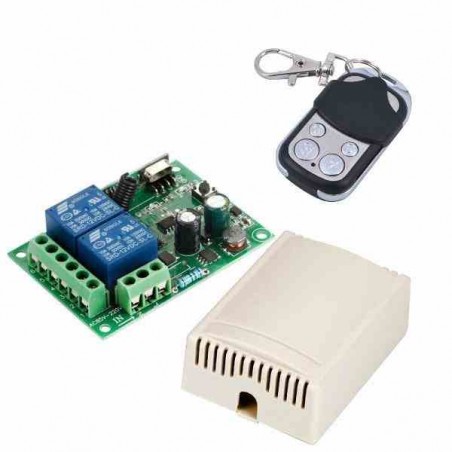

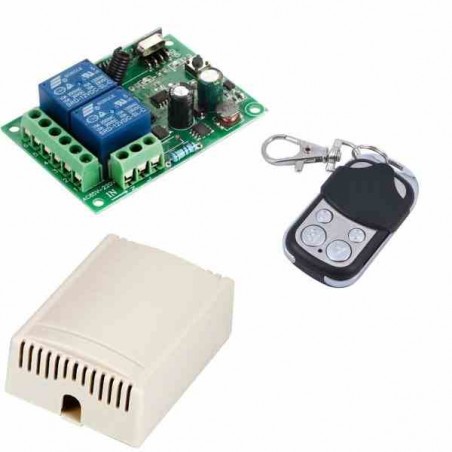

RELE RELAY INALAMBRICO RECEPTOR 120VAC 2 CANALES + CONTROL

Este kit contine los siguientes componentes:

1) MODULO RECEPTOR RELE RF 433MHZ 2CH 85V - 250VAC DOS CANALES ..... 1 UND

2) CONTROL RF 4CH 433MHZ 1527 TRANSMISOR ..... 1 UND

DESCRIPCION DE LAS PARTES

MODULO RECEPTOR RELE RF 433MHZ 2CH 85V - 250VAC DOS CANALES

Potencia de entrada: AC 85V-250V

Corriente en espera: 8.5MA

Frecuencia de RF: 433M

Modo de trabajo RF: superheterodino

Sensibilidad de recepción: 97 dbm

Distancia de transmisión: 20-100 m (espacio abierto)

Modo de decodificación: decodificación de software de MCU

Almacenamiento remoto: 16 piezas

Soporte de tipo remoto: Código de aprendizaje ( codificación 1527 )

Modo de trabajo: Momentáneo, Alternar

Tipo de cableado: terminal fijo

Terminal de salida: NO, NC, COM

Dimensión de PCB: 35 * 30 * 18 mm (L, W, H)

Puerto de alambre:

NO: normal abierto

COM: común

NC: cierre normal

Acerca del modo de trabajo:

Momentáneo: presione el botón del control remoto, el relé se conecta, suelte el botón del control remoto, el relé se desconecta.

Alternar: presione una vez el botón del control remoto, el relé se conecta, presione dos veces el botón del control remoto, el relé se desconecta.

Borrando el código:

Presione el botón de aprendizaje en los receptores por 8 veces, los códigos serán limpiados.

Después de borrar el código, todo el control remoto ya no puede funcionar.

Aprendiendo el código: (momentáneo)

Presione la tecla de aprendizaje en el receptor una vez, entra en el modo de configuración momentánea.

Espere un momento, el LED se apagará, entrará en estado de aprendizaje.

Presione el botón del control remoto, el indicador LED de la placa del receptor parpadeará y luego se apagará.

Después de 3 segundos, el indicador LED se encenderá nuevamente, aprendiendo con éxito.

Aprendiendo el código: (Alternar)

Presione la tecla de aprendizaje en el receptor dos veces, entra en el modo de configuración de alternar

Espere un momento, el LED se apagará, entrará en estado de aprendizaje.

Presione el botón del control remoto, el indicador LED de la placa del receptor parpadeará y luego se apagará.

Después de 3 segundos, el indicador LED se encenderá nuevamente, aprendiendo con éxito.

CONTROL RF 4CH 433MHZ 1527 TRANSMISOR

Canal compatible: cuatro canales

Voltaje de funcionamiento: DC12V

Corriente de funcionamiento: 25mA

Potencia de transmisión: + 13dbm

Frecuencia de la frecuencia: ± 0.2MHz

Distancia de transmisión: 50 m (espacio libre)

De color negro

Tamaño principal del artículo: 5.4 * 2.9 * 0.9cm / 2.1 * 1.14 * 0.35oz

Peso del artículo principal: 26 g / 0.9 oz

Tamaño del paquete: 5.5 * 3.0 * 1.0cm /2.16 * 1.18 * 0.39 onzas

Peso del paquete: 28 g / 1.0 oz

NOTAS DE IMPORTANCIA:

NO puede ser utilizado para la duplicación de otros controles remoto.

NO puede ser borrada la frecuencia estándar de 433Mhz con la que vienen programados.

ESPECIFICACIONES TECNICAS:

Referencia de producto: KIT-SS11
