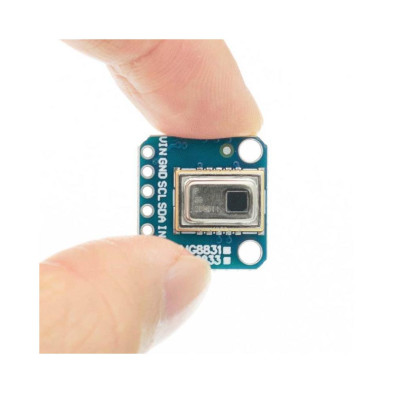

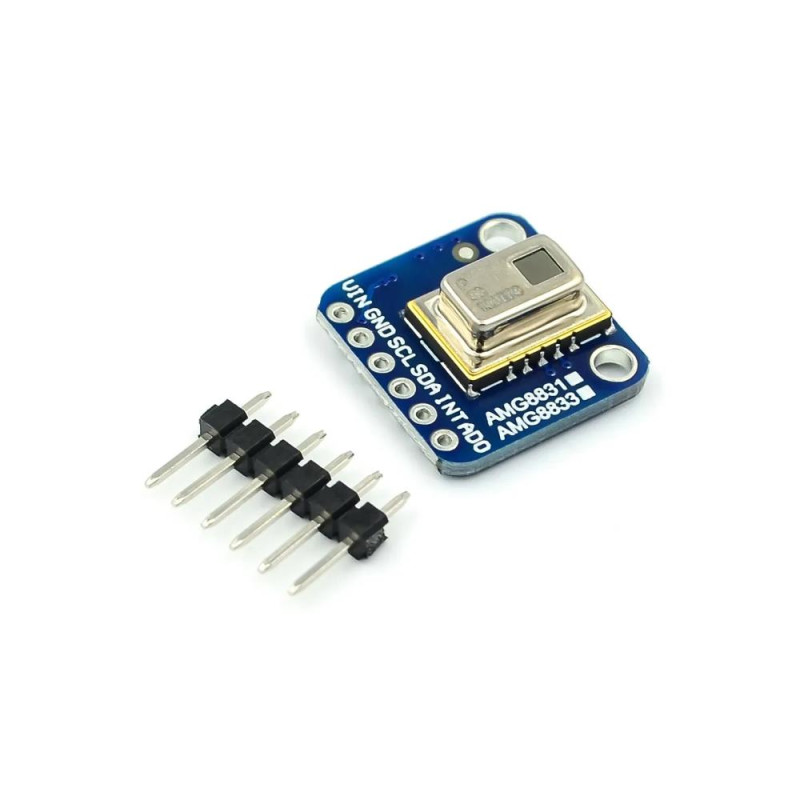

La Cámara Térmica AMG8833 IR 8×8 Raspberry es un módulo que incorpora un conjunto de sensores térmicos infrarrojos IR con matriz de 8×8, esto le permite proporcionar 64 lecturas de temperatura infrarroja individuales a través de comunicación I2C. Este sensor es muy practico y compacto, cuenta con 6 pines para soldar header macho (incluidos).

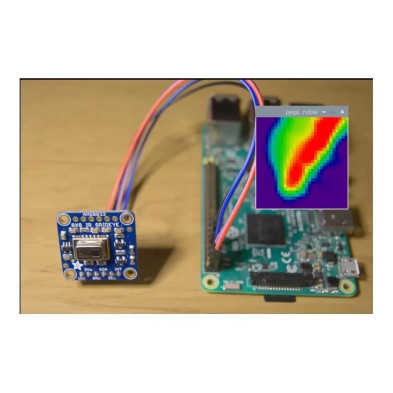

Sirve para medir temperaturas que oscilan entre 0 ° C y 80 ° C (32 ° F a 176 ° F) con una precisión de ± 2.5 ° C (4.5 ° F). Puede detectar objetos, cuerpos humanos o caloríficos desde una distancia de hasta 7 metros dependiendo del tamaño del objeto. Es ideal para crear tu propio sistema o proyecto electrónico enfocado a detectar cuerpos humanos o caloríficos y crear una mini cámara térmica. Podrás utilizarlo con cualquier microcontrolador que tenga comunicación I2C para obtener las lecturas de los sensores IR. Es compatible con Raspberry Pi ya que permite realizar proyectos más avanzados para agregará otros dispositivos externos para poder procesar imágenes con la Biblioteca SciPy python.

CARACTERISTICAS:

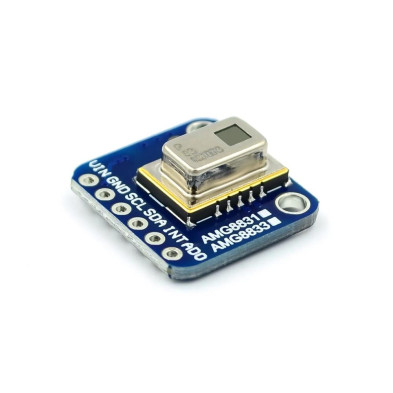

PINOUT

VIN y GND: Estos pines son de alimentación + y – para ingresar voltaje de alimentación que va desde los 3 ~ 5V.

SCL: Este es el pin de reloj I2C, conéctelo a la línea de reloj I2C de sus microcontroladores. Hay un pullup de 10K en este pin y se cambia de nivel para que pueda usar 3 – 5 VCC.

SDA: Este es el pin de datos I2C, conéctelo a la línea de datos I2C de sus microcontroladores. Hay un pullup de 10K en este pin y está cambiado de nivel para que pueda usar 3-5VDC.

INT: Este es el pin de salida de interrupción. Es lógica de 3V y puedes usarla para detectar cuando algo se mueve o cambia en la trayectoria de la visión del sensor.

AD0: Pin conversor analógico-digital.

ESPECIFICACIONES TECNICAS:

Tipo: Cámara Térmica

Modelo: AMG8833

Color de PCB: Azul

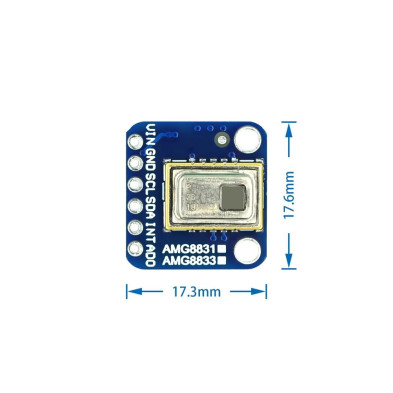

Dimensiones: 17.25mm x 17.11mm x 6.06mm

Voltaje de alimentación: 3 ~ 5V

Peso: 2g

Precisión: ± 2.5 °C (4.5 °F)

Velocidad máxima de fotogramas: 10Hz

Rango de medición de temperatura: 0 °C a 80 °C (32 °F a 176 °F)

Interfaz de comunicación: I2C

Referencia de producto: AMG8833

ENLACES DE INTERES

Para ver un tutorial AQUI.

Puede descargar la hoja de datos o datasheet AQUI.

Ver video AQUI para más detalles.
