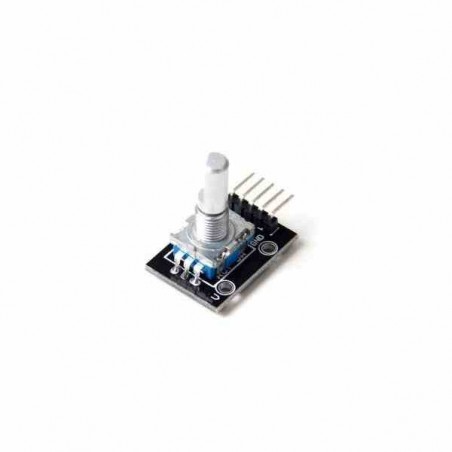

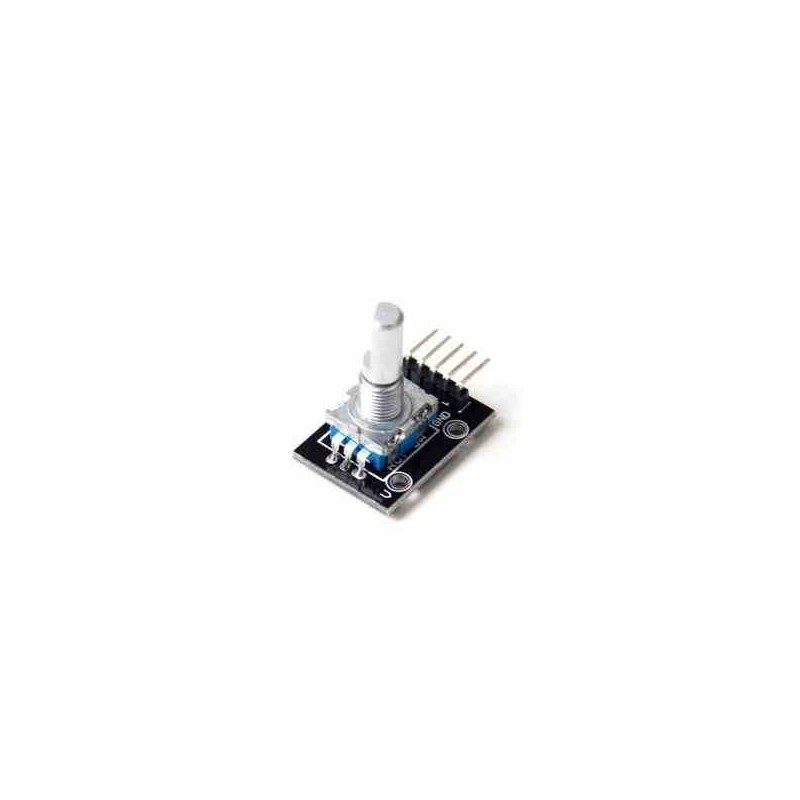

Este encoder incremental genera pulsos que codifican la rotación, ya sea en ciclo horario o anti-horario, con 20 pulsos por ciclo. A diferencia de un potenciometro, este encoder no posee topes mecánicos, por lo que puede girar libremente. El encoder puede ser pulsado, de modo que se puede usar para seleccionar algo.
Muy util para proyectos de audio, HMI, busqueda y selección de archivos.

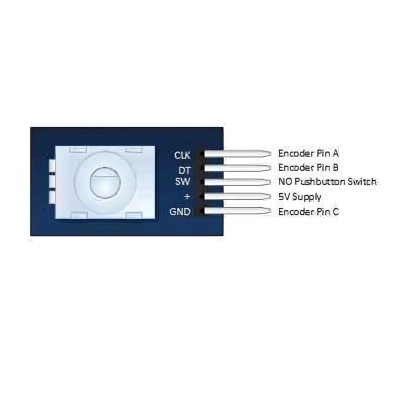

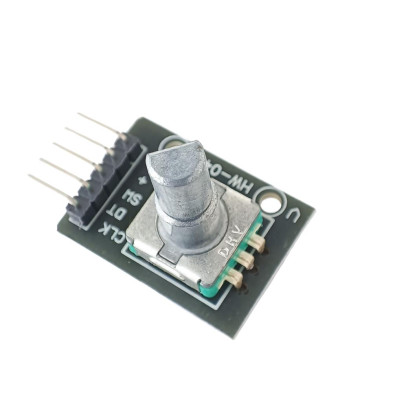

Las salidas de pines para este codificador rotatorio se identifican en la siguiente ilustración.

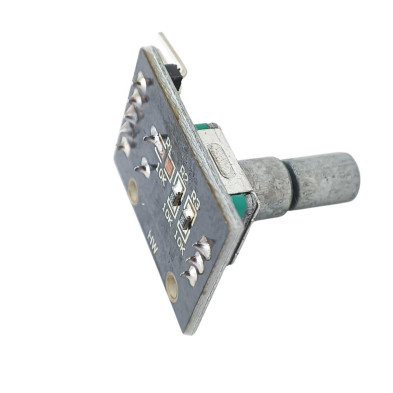

Restos Keyes KY-040 Codificador rotatorio PinEl módulo está diseñado para que la mínima es de salida cuando se cierran los interruptores y un alto cuando los interruptores están abiertos.
La baja se genera mediante la colocación de un suelo en el pin C y pasarlo a los pasadores CLK y DT cuando los interruptores están cerrados.
El alto se genera con una entrada de alimentación de 5V y las resistencias pull-up, de manera que CLK y DT son altos cuando los interruptores están abiertos.
No se ha mencionado anteriormente es la existencia de del interruptor de botón que es parte integral del codificador. Si se presiona sobre el eje, un interruptor normalmente abierto se cerrará. La función es útil si desea cambiar la función de interruptor. Por ejemplo, puede que desee tener la capacidad entre los ajustes gruesos y finos.
ESPECIFICACIONES TECNICAS:
Modelo: KY-040
Tipo: Encoder incremental
Ciclos por revolución (CPR): 20
Voltaje de funcionamiento: 0 - 5V
Material: PCB + Brass
Peso: 10g
Tamaño: 32 x 19 x 30 mm
Referencia de producto: MD ENCODER
