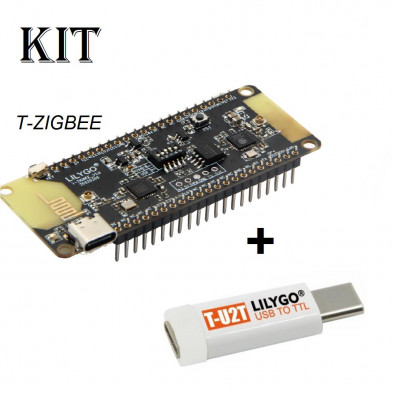

KIT MODULO ESP32 C3 T-ZIGBEE WIFI + T-U2T PROGRAMADOR

Este kit contiene los siguientes componentes:

1) MODULO ESP32 C3 T-ZIGBEE WIFI BLUETOOTH ..... 1 UND

2) PROGRAMADOR TTGO T-U2T CONVERTIDOR USB A SERIE TIPO C LILYGO ..... 1 UND

DESCRIPCION DE LAS PARTES

MODULO ESP32 C3 T-ZIGBEE WIFI BLUETOOTH

MCU: procesador ESP32-C3 RISC-V que admite conectividad Wi-Fi 4 y Bluetooth 5.0 LE y controlador de radio multiprotocolo TLSR8258

Antenas: cuenta con 2 antenas PCB y 2 conectores de antena u.FL

USB: 1 puerto USB tipo C para programación y alimentación

Misc: Proporciona teclas de reinicio y de usuario y para UART/selección de programación entre ESP32-C3 y TLSR8258, la placa proporciona un interruptor DIP

Fuente de alimentación: 5V a través del puerto USB Tipo-C

Dimensiones: 7,5 x 2,9 cm

Referencia de producto: T-ZIGBEE ESP32 C3

PROGRAMADOR TTGO T-U2T CONVERTIDOR USB A SERIE TIPO C LILYGO

Chip USB CH9102 velocidad máxima de lectura/escritura: 4Mbps

Circuito de descarga automática

Botón de arranque

Indicador de potencia

Tipo C macho

Hembra tipo C

Referencia de producto: T-U2T

CARACTERISTICAS:

Placa de desarrollo IOT de potencia ultrabaja ESP32-C3 TLSR8258 Zigbee

T-Zigbee PA es una placa base de LILYGO con MCU duales, cuenta con tecnología Zigbee y ESP32 C3 los dos chips pueden funcionar al mismo tiempo.

Equipado con chip TLSR8258 Ultra Low Power (compatible con BLE 5 Mesh, Zigbee, RF4CE, Thread 6LoWPAN, HomeKit, estándar propietario ANT 2,4 GHz) y chip ESP32-C3 (compatible con WIFI y Bluetooth).

La versión T-ZigbeePA. La versión T-ZigbeePA agrega un chip PA a la versión T-Zigbee y reemplaza la antena con una señal más fuerte (ESTA ES LA VERSIÓN SIN PA)

El TTGO T-U2T de LilyGO es un convertidor de USB a serie con conector USB-C que se puede usar (o incluso requerir) para programar ciertas placas de LilyGO TTGO.

LILYGO T-U2T es la abreviatura de USB a TTL.

La intención original de este diseño de producto es que cada vez que diseñe una placa de circuito ESP32, encontrará que el mismo circuito de usb a TTL aparece en el diagrama, especialmente al diseñar un circuito de tamaño pequeño.

Este circuito ocupa mucho espacio, y también aumenta el costo, por lo que queremos cambiarlo, finalmente descubrimos que cada producto también tiene otra característica que es la interfaz USB con TYPE-C.

Por lo tanto, basándonos en las características de los puertos USB macho tipo-c y hembra tipo-c, diseñamos por separado el chip de interfaz USB CH9102 y el circuito de descarga automática en la forma de un adaptador USB.

Comenzaremos con nuevos productos (por ejemplo: Versión de papel electrónico t-dispay o el T-ZIGBEE), ya no hay un circuito USB a TTL ensamblado en la placa base.

Y solo necesita un T-U2T para programar la placa base LILYGO. T-U2T también es un producto de código abierto. Otros productos con circuitos USB a TTL también pueden diseñarse para ser compatibles con T-U2T.

ENLACES DE INTERES

Para ver un tutorial AQUI.

Puede descargar la hoja de datos o datasheet AQUI.

***+++ Software y/o drivers Aquí.
