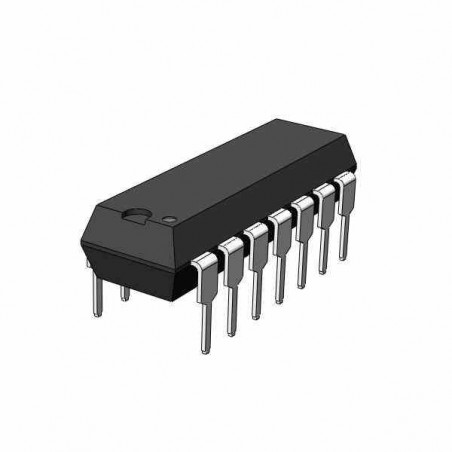

MC14002 COMPUERTA LOGICA NOR

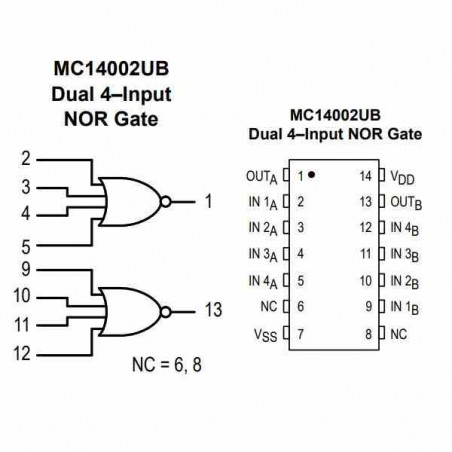

Dos compuertas que realizan la función NOR (OR negada) con 4 entradas cada una. Las compuertas lógicas MC14002 están construidas con dispositivos de modo de mejora de canal P y N en una única estructura monolítica (MOS complementario). Su uso principal es cuando se desea baja disipación de potencia y / o alta inmunidad al ruido.

Este dispositivo contiene circuitos de protección para evitar daños debido a altos voltajes estáticos o campos eléctricos. sin embargo, se deben tomar precauciones para evitar aplicaciones de cualquier voltaje superior a los voltajes máximos nominales para este circuito de alta impedancia.

Rango de voltaje de suministro = 3.0 Vcc a 18 Vcc

Aplicaciones lineales y osciladores

Capaz de conducir dos cargas TTL de baja potencia o una de baja potencia

Carga Schottky TTL sobre el rango de temperatura nominal

Doble protección de diodo en todas las entradas

Reemplazos Pin-for-Pin para el correspondiente sufijo UB de la serie CD4000

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
