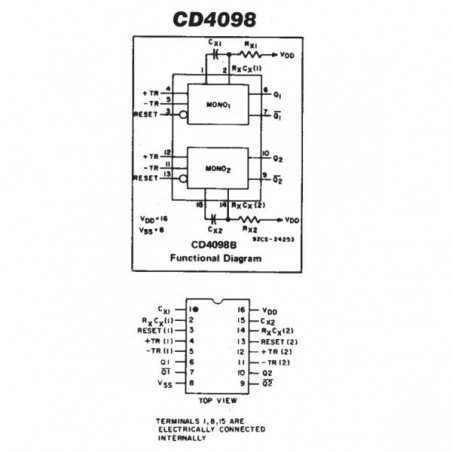

CD4098 MULTIVIBRADOR MONOESTABLE

El multivibrador dual monoestable CD4098B proporciona una operación estable de rearme y restablecimiento estable para cualquier aplicación de temporización de voltaje fijo.

Una resistencia externa (RX) y un condensador externo (CX) controlan la temporización del circuito. El ajuste de RX y CX proporciona una amplia gama de anchos de pulsos de salida de los terminales Q y Q \. El tiempo de demora desde la entrada de disparo hasta la transición de salida (retardo de progagación de disparo) y el tiempo de retardo desde la entrada de ajuste a la transición de salida (restablecer el retardo de propagación) son independientes de RX y CX.

La entrada de desencadenamiento de vanguardia (+ TR) y desencadenamiento de borde de salida (-TR) se proporcionan para disparar desde cualquier borde de un pulso de entrada. Una entrada TR no utilizada debe vincularse a VSS. Una entrada no utilizada (-TR) debe estar vinculada a VDD. Se proporciona un RESTABLECIMIENTO (en nivel bajo) para la terminación inmediata del pulso de salida o para evitar pulsos de salida cuando se conecta la alimentación. Una entrada RESET no utilizada debe vincularse a VDD. Sin embargo, si no se utiliza una sección completa del CD4098B, su RESET debe estar vinculado a VSS. Ver la Tabla 1.

En funcionamiento normal, el circuito se dispara (amplía el pulso de salida un período) en la aplicación de cada nuevo pulso de disparo. Para el funcionamiento en el modo no redisparable, Q \ se conecta a -TR cuando se utiliza el disparo de vanguardia (+ TR) o Q se conecta a + TR cuando se utiliza el disparo de borde de fuga (-TR).

El período de tiempo (T) para este multivibrador se puede aproximar por: TX = ½ RXCX para CX 0.01 uF. Los periodos de tiempo como una función de RX para los valores de CX y VDD se dan en la Fig. 8. Los valores de T varían de una unidad a otra y como una función de voltaje, temperatura y RXCX.

El valor mínimo de resistencia externa, RX, es 5 k. El valor máximo de la capacitancia externa, CX, es 100uF. La figura 9 muestra los períodos de tiempo como una función de CX para los valores de RX y VDD.

El ancho de pulso de salida tiene variaciones de ± 2.5% típicamente, en el rango de temperatura de -55 ° C a 125 ° C para CX = 1000 pF y RX = 100 k.

Para variaciones de suministro de energía de ± 5%, el ancho de pulso de salida tiene variaciones de ± 0.5% típicamente, para VDD = 10 V y 15 V y ± 1% típicamente, para VDD = 5 V en CX = 1000 pF y RX = 5 k .

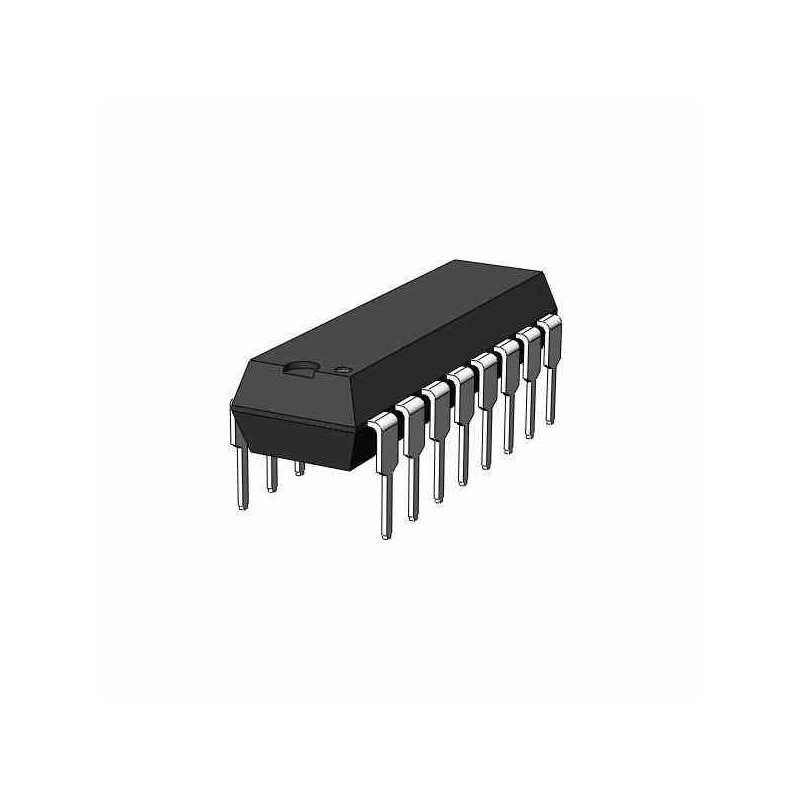

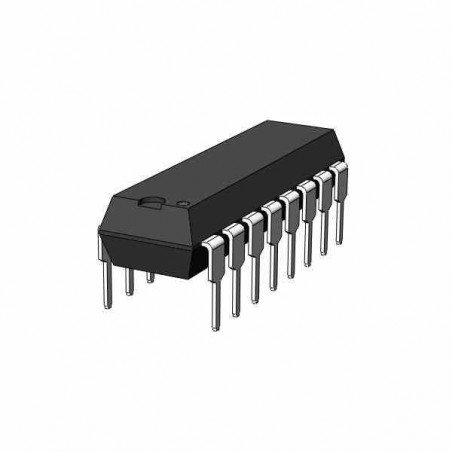

Estos tipos se suministran en paquetes de cerámica doble en línea herméticos de 16 derivaciones (sufijo F3A), paquete de plástico doble en línea de 16 derivaciones (sufijo E), paquetes de esquema pequeño de 16 derivaciones (M, M96 y MT) sufijos) y paquetes de contorno pequeño de contracción fina de 16 derivaciones (sufijos PW y PWR).

El CD4098B es similar al tipo MC14528.

Caracteristicas

Capacidad reactivable / reiniciable

Desencadenar y restablecer retardos de propagación independientes de RX, CX

Disparando desde el borde anterior o posterior

Salidas con Q y Q \ amortiguadas disponibles
