AD5293 POTENCIÓMETRO DIGITAL DE PRECISIÓN

El AD5293 es un potenciómetro digital de un solo canal de 1024 posiciones con un error de tolerancia de resistencia de extremo <1%. El AD5293 realiza la misma función de ajuste electrónico que un potenciómetro mecánico con resolución mejorada, fiabilidad de estado sólido y rendimiento superior de coeficiente de baja temperatura. Este dispositivo es capaz de funcionar a altas tensiones y soportar tanto el funcionamiento de alimentación dual a ± 10,5 V a ± 15 V como el suministro único a 21 V a 30 V.

El AD5293 garantiza unos errores de tolerancia de resistencia bajos garantizados por la industria de ± 1% con un coeficiente de temperatura nominal de 35 ppm / ° C. La característica de baja tolerancia de resistencia simplifica las aplicaciones openloop, así como las aplicaciones de calibración de precisión y compatibilidad de tolerancia.

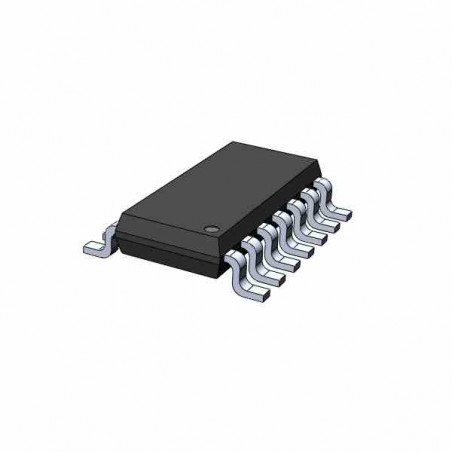

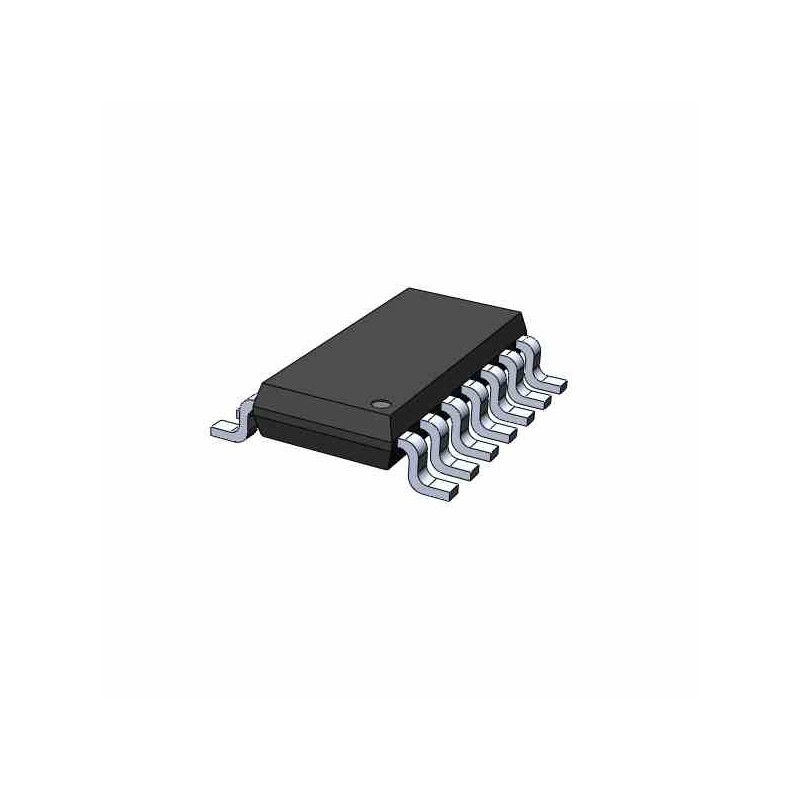

El AD5293 está disponible en un paquete compacto de 14 derivaciones TSSOP. La pieza está garantizada para operar en el rango de temperatura industrial extendida de -40 ° C a + 105 ° C.

CARACTERISTICAS:

Funcionamiento de suministro único: 9 V a 33 V

Funcionamiento de doble alimentación: ± 9 V a ± 16,5 V

Interfaz serie compatible con SPI

Resolución de un solo canal, 1024 posiciones

Resistencia nominal de 20 KO

Calibrado 1% Tolerancia nominal del resistor (modo de rendimiento de la resistencia)

Coeficiente de temperatura del modo de reostato: 35 ppm / ° C

Coeficiente de temperatura del divisor de tensión: 5 ppm / ° C

Encapsulado: TSSOP 14 pines

ESPECIFICACIONES TECNICAS:

Referencia de producto: IC AD5293

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
