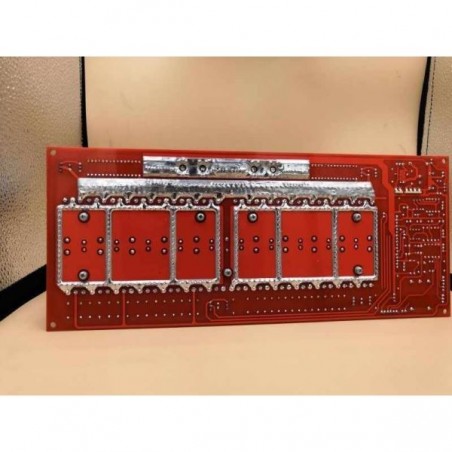

NOTA: ESTA ES UNA PUBLICACIÓN DE SOLO LA PLACA O BOARD.
Descripción de la función de la interfaz de la placa principal de los inversores de onda sinusoidal de frecuencia de potencia:
1. Interfaz del ventilador: esta interfaz se utiliza para enfriar el ventilador. Cuando la temperatura dentro del inversor o la temperatura de la placa principal del inversor es demasiado alta, el ventilador de enfriamiento comenzará a disipar el calor automáticamente. Cuando la temperatura dentro del inversor o la temperatura de la placa principal del inversor desciende a la temperatura normal, el ventilador de enfriamiento se apaga automáticamente.
2. Interfaz del interruptor: la interfaz del interruptor es de dos cables. Cuando los dos cables están desconectados, el inversor está en estado de espera. (En este momento, la luz indicadora es roja). El cortocircuito de los dos cables de esta interfaz es el arranque del inversor. Estado (la luz indicadora es verde en este momento) El inversor tiene un voltaje de salida normal de 220V.
Interfaz de retroalimentación de voltaje de 3.220 V: los dos cables de esta interfaz deben conectarse a la salida del inversor de 220 V CA. Es conveniente estabilizar el voltaje de salida del inversor. Si no está conectado, no hay regulación de voltaje. Asegúrese de conectar este cable.
4. Indicador de dos colores: cuando es rojo, es el indicador de estado de espera. Cuando es verde, es la indicación de estado.
La placa de circuito tiene los siguientes indicadores de rendimiento :
1. La placa del controlador de este inversor tiene la función de estabilizar automáticamente el voltaje de salida. .Batería bajo voltaje . Sobretensión de batería . Protección contra cortocircuitos para sobrecarga y sobrecorriente de carga . Ventajas de la protección contra sobrecalentamiento del producto.
2. La forma de onda de salida es puramente sinusoidal . Pie de poder cargado . Capacidad de carga instantánea . El encendido . Aumento de baja temperatura en el trabajo a largo plazo . No interfiere con los electrodomésticos . Es la placa principal preferida de la fuente de alimentación del inversor ideal para uso doméstico e industrial y ventiladores.
3. Alta eficiencia de conversión y estabilidad del voltaje de salida
4. Baja corriente sin carga . Corriente sin carga inferior a 200 mA
5.220V Función autoajustable de tensión de salida de inversores
Los parámetros de configuración del transformador para la placa de accionamiento del inversor son los siguientes:
Anillo (circular) cuadrado (EI, FF) Forma de U (CD), etc., siempre que la entrada AC 220
Voltio. Salida AC 6 ~ 52V transformador de devanado simple se puede utilizar normalmente.
CARACTERISTICAS:
Descripción de la función de la placa principal de los inversores de onda sinusoidal de frecuencia de potencia:
1. Protección de bajo voltaje de voltaje de batería:
Cuando el voltaje de la batería es inferior a 10,5 V por bloque, el inversor apagará la salida del inversor (no hay salida de voltaje de CA en este momento) y el inversor está en modo de espera.
2. Protección de sobrevoltaje de voltaje de batería:
Cuando el voltaje de la batería es superior a 16 V por bloque, el inversor también apagará la salida del inversor. Ingrese al modo de espera.
3. El inversor se inicia automáticamente después de que el voltaje de la batería vuelve a la normalidad:
Cuando el voltaje de la batería es demasiado bajo. Cuando el voltaje de la batería se carga a 12V por batería, el inversor arrancará automáticamente y generará un voltaje de CA 220V para suministrar energía a la carga. Cuando el voltaje de la batería es demasiado alto, la función de protección contra sobretensión comienza a proteger. El inversor está en modo de espera. Cuando el voltaje de la batería vuelve a ser inferior a 15 voltios por voltaje de batería, el inversor arrancará automáticamente y generará 220 VCA para suministrar energía a la carga.
4. Ventilador de control de temperatura y protección contra sobretemperatura:
Cuando el inversor funciona normalmente, el ventilador no gira. Cuando la temperatura es demasiado alta, el ventilador funciona automáticamente. Cuando la temperatura baja, el ventilador se detiene automáticamente. Cuando el ventilador está dañado. Después de que la temperatura sea demasiado alta, el inversor lo apagará. Modo de espera. Cuando la temperatura baja, el inversor se inicia automáticamente. Salida AC.
5. Protección de choque de carga de voltaje:
El inversor tiene protección de límite de corriente de hardware por onda en tiempo real. También tiene protección contra cortocircuitos de retardo de software (400 ms) más transformador de frecuencia de potencia para aislamiento. Mejora la resistencia al impacto del producto y la confiabilidad a plena carga a largo plazo.
6. Función de regulación automática de voltaje:
Cuando la etapa trasera aumenta o disminuye la potencia de carga, la placa del controlador del inversor detecta el cambio del parámetro de voltaje del circuito en cualquier momento. De acuerdo con el rango de variación de voltaje, el tamaño de la señal del controlador de la placa de control se ajusta para garantizar que el voltaje de salida de 220V del inversor sea estable.
7. Protección contra cortocircuitos: cuando la carga en el lado de carga del inversor está en cortocircuito, cuando la corriente de cortocircuito excede el valor establecido, este circuito apagará la salida del inversor.
8. Protección contra sobrecalentamiento del producto:
Cuando la temperatura del disipador térmico del inversor supera los 45 grados, el inversor arrancará automáticamente el ventilador de enfriamiento para reducir la temperatura del producto. Cuando la temperatura del disipador térmico excede los 85 grados, el inversor apagará automáticamente la salida del inversor.
ESPECIFICACIONES TECNICAS:
La indicación de alarma de luz LED en la placa pequeña del variador es la siguiente:
Cuando el producto es normal: la luz es larga
El producto detectó sobrecorriente: la luz parpadeó 2 veces y la luz se apagó durante 2 segundos.
El producto detecta sobretensión: la luz parpadea 3 veces y la luz se apaga durante 2 segundos.
El producto detecta subtensión: la lámpara parpadea 4 veces y se apaga durante 2 segundos.
Dimensiones de la placa: 28x15cm
LA POTENCIA FINAL DEPENDE EN GRAN MEDIDA DEL VOLTAJE DE ENTRADA:
24V 5000W
36V 7600W
48V 10000W
60-96V 12000W
Referencia de producto: BOARD INVERSOR 1200W
