KIT PARA AMPLIFICADOR DE AUDIO DE POTENCIA 400W JJ-500

Se trata de una caja de metal, viene por partes y se ensambla con tornillos asegurando una buena sujeción, La caja tiene todo lo necesario para ubicar dentro de ella los componentes de un amplificador de audio de potencia.

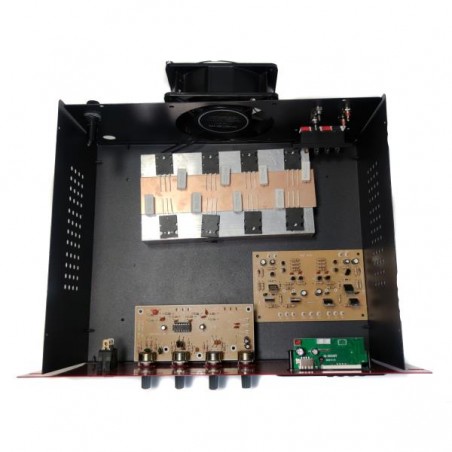

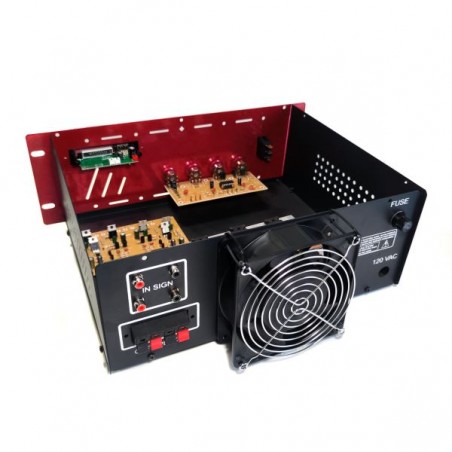

El kit tiene todo lo que se dsecribe y se muestra en las imágenes. Faltan pocas piezas (Algunas no tenemos otras sí tenemos disponible) para el ensamble total con éxito de un amplificador de audio de potencia.

NOTA: Se recomienda máximo 5 parejas de transistores (para un total de 500W)

NOTA: Los colores de las perillas de los potenciometros pueden diferir de los de las imágenes (preguntar disponibilidad o se envía de acuerdo al stok existente)

NOTA: Todo se entrega desarmado (es un kit DIY para ensamblar)

NOTA: El preamplificador y driver es para un amplificador estereo, si lo desea monofónico puede preguntar, tenemos disponible

NOTA: Los componentes principales que faltan son el transformador, fuente (puente de diodos, capacitores), fuente dual para el preamp y driver, pisa cable para el cable de poder, entre otros de utilería

NOTA: El disipador, y PCB están vírgenes, debe hacer las perforaciones y pistas para armar el arreglo de transistores.

NOTA: La organización y ensamble final depende de usted mismo... las imágenes son ilustrativas, no estamos diciendo que así deben ir los componentes

CARACTERISTICAS:

SE DETALLA A CONTINUACION DE LAS PARTES

CAJA METÁLICA PARA AMPLIFICADOR DE AUDIO DE POTENCIA JJ-500 -5

Material: Metálico

Color: Negro

Color de las letras: Blanco

Dimensiones: Ancho 32cm (sin las aletas) / Alto 12cm / Profundidad 26cm

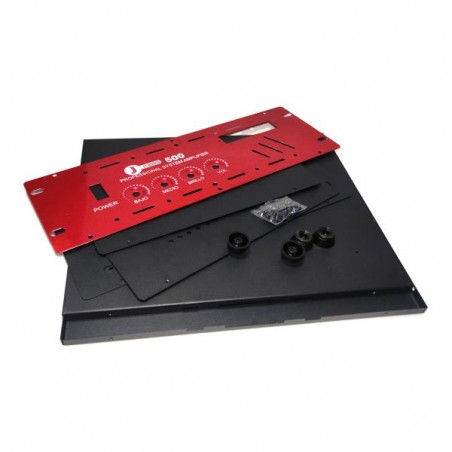

Se entrega desarmada, como se muestra en la última imagen. Es fácil armarla.

Referencia de producto: JJ-500

VENTILADOR COOLER EXTRACTOR DE AIRE VOLTAJE 115VAC -8

Tensión: 115VAC

Corriente: 0.26A

Potencia: 22W

Peso: 300 gr

Ruido: 29 dB

Velocidad: 3000 rpm

Material chasis: Metalico

Referencia de producto: VE5PMMX110 VENTILADOR 115VAC

TARJETA COMPLEMENTARIA DRIVER ESTEREO AMPLIFICADOR DE AUDIO

tarjeta driver estereo complementaria para salida de transistores NPN y PNP la indicada para construir amplificadores de potencia de media-alta

MÓDULO AUDIO BLUETOOTH 5.0 FM SD USB AUX PARA AMPLIFICADOR

- Modo de visualización: ciclo único y repetir todo el interruptor, se repite todo como apertura

- Idioma del menú: Inglés

- Tamaño de la pantalla: 1.5 "

- Tipo de tarjeta de memoria: SD

- Capacidad máxima extendida: 32GB

- Formatos de audio: MP3 / WMA

- Bandas de sintonizador: FM

- FM Frecuencia: 85 ~ 108MHz

- Otras conexiones: 1 x USB 2.0 / 1 x Ranura para tarjeta SD

- Fuente de alimentación: 5V o 12V

- Voltaje: 5 ~ 12V

- El intervalo entre la instalación : 90 mm

- Admite directamente el interruptor de señal externo

- Admite Bluetooth 5.0

- Admite tarjeta USB / SD / Bluetooth / FM / Interruptor automático de línea

- Chip de descodificación de canciones MP3 / WMA incorporado

- Admite reproducción desde USB / tarjeta SD / tarjeta MMC

- Admite cambio de tarjeta USB / SD PREV / siguiente / avance rápido / retroceso rápido / ajuste de volumen / reproducción / pausa / ciclo único / silencio / apagado / directo Selección de canción

- Compatible con Bluetooth PREV / siguiente / avance rápido / retroceso rápido / ajuste de volumen / reproducción / pausa / ciclo simple / silencio / apagado

- Admite FAT 16 / FAT 32; Admite capa MP1 / Capa MP2 / Capa MP3

- Admite MP3 de 32 ~ 320Kbps

- Admite la función de memoria de corte de energía: Recuerde la canción y el volumen antes del corte de energía

- Voltaje de funcionamiento: 12V; Corriente: 800mA ~ 1A

Referencia de producto: MD AUDIO BLUETOOTH

DISIPADOR DE CALOR EN ALUMINIO 20CM

Material: Aluminio

Dimensiones: 10,2cm x 2,9cm x 20cm (medidas aproximadas)

Referencia de producto: DISIPADOR 20CM

PREAMPLIFICADOR ESTEREO EQ O CONTROL DE TONO 3 BANDAS

Este circuito es un control de tonos y volumen con operacional, de tres bandas. Es ideal para usar con amplificadores estereo, Hay muchos casos en los que se usan amplificador estereo, logrando un sonido personalizado, se hace necesario colocar a la entrada un pre amplificador que prepare la señal antes de ser amplificada. Así podemos ecualizar las frecuencias a nuestro gusto.

2SA1943 TRANSISTOR PNP ORIGINAL PARA AMPLIFICADOR DE AUDIO

Collector-base voltage VCBO -230 V

Voltaje Colector-emisor VCEO -230 V

Voltaje Emisor-base VEBO -5 V

Corriente de colector IC -15 A

Corriente de base IB -1.5 A

Disipación de potencia del colector (Tc = 25 ° C) PC 150 W

Temperatura de unión Tj 150 ° C

Rango de temperatura de almacenamiento Tstg -55 a 150 ° C

Referencia de producto: 2SA1943 ORIGINAL

2SC5200 TRANSISTOR NPN ORIGINAL PARA AMPLIFICADOR DE AUDIO

Collector-base voltage VCBO 230 V

Collector-emitter voltage VCEO 230 V

Emitter-base voltage VEBO 5 V

Collector current IC 15 A

Base current IB 1.5 A

Collector power dissipation (Tc = 25°C) PC 150 W

Junction temperature Tj 150 °C

Storage temperature range Tstg -55 to 150 °C

Referencia de producto: 2SC5200 ORIGINAL

CABLE DE PODER CALIBRE 18AWG 1,3MTS 10A/250V

Cable de poder fino calibre 18AWG 10A 250v

Es un cable de alimentación que podrá conectar a la corriente pcs, monitores y cajas de unidades externas.

Cable de poder para tu PC.

PCB FIBRA DE VIDRIO - UNA FAZ DE COBRE 20X4 FR4

Material: FR-4 o Fibra de Vidrio

Una capa o una sola faz de cobre

Espesor cobre: 35 micras

Referencia de producto: FR-4 1FAZ

CONECTOR SALIDA A PARLANTE WP4 PISACABLE PARA DOS PARLANTES

Modelo: Wp4-7

Material: de plástico y Metal

Tamaño del orificio del tornillo: 3mm

La carga nominal: AC 50V 3A

La resistencia de contacto : ≤0,02 Ω.

La temperatura: - 25~70ºC

Referencia de producto: WP4-7

SWITCH BALANCÍN GRUESO 3 PINES 2 POS CON LUZ PILOTO 15A 125

125V/15A - 250V/10A

3 pines 2 posiciones

Fabricado en plástico con pines metálicos

Ancho: 13mm Alto: 30cm Largo: 25mm.

Referencia de producto: SWKCD4

REJILLA O PROTECTOR METÁLICO PARA EXTRACTOR COOLER DE 120MM

Material: Metal

Color: Tono de plata

Distancia diagonal entre agujeros: 15cm

Distancia entre agujeros (vertical y horizontal): 10.5cm aprox.

Diámetro rejilla: 11,4 cm (para ventilador de 120 mm)

Referencia de producto: REJILLA METÁLICA

CABLE APANTALLADO 2X18 AWG PARA AUDIO Y VIDEO POR METRO

Color externo: Negro

Color interno: Rojo y blanco

Referencia de producto: CABLE 2X18 APANTALLADO

PORTAFUSIBLE PLASTICO DE ROSCA PARA FUSIBLE LARGO 6X30MM

Capacidad: 15A/125VAC

Diámetro de montaje: 13.5 mm

Tamaño de fusible: 6x30 mm

Color: Negro

Material: ABS

Referencia de producto: PORTAFUSIBLE ROSCA 6X30

PERILLA PARA POTENCIÓMETRO WH148 GRIS/NEGRO MODELO 1

Diámetro Inferior: 15mm

Diámetro Superior: 10mm

Altura: 17mm

Nota: Las dimensiones son aproximadas

Referencia de producto: PERILLA WH148 G/N

PERILLA PARA POTENCIÓMETRO WH148 GRIS/GRIS MODELO 1

Diámetro Inferior: 15mm

Diámetro Superior: 10mm

Altura: 17mm

Nota: Las dimensiones son aproximadas

Referencia de producto: PERILLA WH148 G/G

RESISTENCIA 5W 0.22OHM

Potencia: 5W

Tolerancia ± 5%

Rango de operación de -55 ° C a 155 ° C (reducción de más de 70 ° C) 350 V funcionando, 700 V sobrecarga

Excelente resistencia a la humedad

Rendimiento estable en diversas condiciones.

Sellado con cemento especial.

Estabilidad a altas temperaturas .86 "largo x .39" cuadrado

Referencia de producto: R 5W 5%

CONECTOR RCA HEMBRA METALICO PARA CHASIS

Tipo: RCA hembra base

Formato: Metal

Sujección: mediante tuerca metalica.

Color: Rojo y Negro

FUSIBLE LARGO VIDRIO 6X30MM 10A 250V

Tensión nominal: 250 V

Velocidad del fusible: F (fusible de acción rápida)

Tamaño del fusible: 6X30MM

Material del cuerpo: Vidrio

Temperatura de funcionamiento:-55º C a 125º C

Referencia de producto: 3AG

ESPECIFICACIONES TECNICAS:

Este kit contine los siguientes componentes:

1) CAJA METÁLICA PARA AMPLIFICADOR DE AUDIO DE POTENCIA JJ-500 -5 ..... 1 UND

2) VENTILADOR COOLER EXTRACTOR DE AIRE VOLTAJE 115VAC -8 ..... 1 UND

3) TARJETA COMPLEMENTARIA DRIVER ESTEREO AMPLIFICADOR DE AUDIO ..... 1 UND

4) MÓDULO AUDIO BLUETOOTH 5.0 FM SD USB AUX PARA AMPLIFICADOR ..... 1 UND

5) DISIPADOR DE CALOR EN ALUMINIO 20CM ..... 1 UND

6) PREAMPLIFICADOR ESTEREO EQ O CONTROL DE TONO 3 BANDAS ..... 1 UND

7) 2SA1943 TRANSISTOR PNP ORIGINAL PARA AMPLIFICADOR DE AUDIO ..... 4 UND

8) 2SC5200 TRANSISTOR NPN ORIGINAL PARA AMPLIFICADOR DE AUDIO ..... 4 UND

9) CABLE DE PODER CALIBRE 18AWG 1,3MTS 10A/250V ..... 1 UND

10) PCB FIBRA DE VIDRIO - UNA FAZ DE COBRE 20X4 FR4 ..... 1 UND

11) CONECTOR SALIDA A PARLANTE WP4 PISACABLE PARA DOS PARLANTES ..... 1 UND

12) SWITCH BALANCÍN GRUESO 3 PINES 2 POS CON LUZ PILOTO 15A 125 ..... 1 UND

13) REJILLA O PROTECTOR METÁLICO PARA EXTRACTOR COOLER DE 120MM ..... 1 UND

14) CABLE APANTALLADO 2X18 AWG PARA AUDIO Y VIDEO POR METRO ..... 1 UND

15) PORTAFUSIBLE PLASTICO DE ROSCA PARA FUSIBLE LARGO 6X30MM ..... 1 UND

16) PERILLA PARA POTENCIÓMETRO WH148 GRIS/NEGRO MODELO 1 ..... 1 UND

17) PERILLA PARA POTENCIÓMETRO WH148 GRIS/GRIS MODELO 1 ..... 3 UND

18) RESISTENCIA 5W 0.22OHM ..... 8 UND

19) CONECTOR RCA HEMBRA METALICO PARA CHASIS ..... 2 UND

20) FUSIBLE LARGO VIDRIO 6X30MM 10A 250V ..... 1 UND
