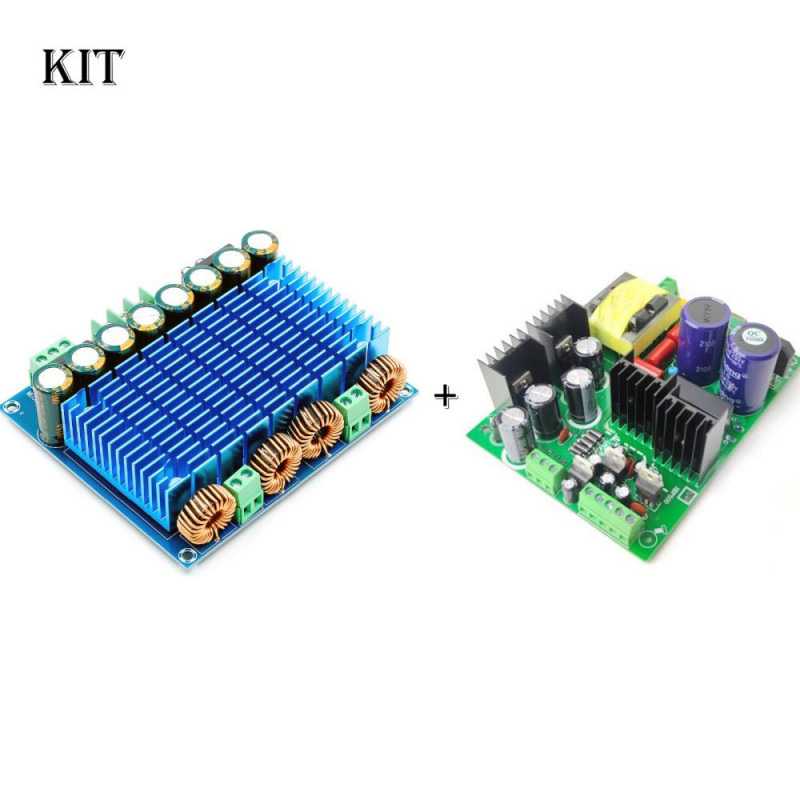

Módulo amplificador de audio de potencia 420W estéreo clase D + Fuente de poder de 37Vdc especialmente diseñada para aplicaciones de amplificado de audio de potencia.

Este kit contine los siguientes componentes:

1) TDA8954TH AMPLIFICADOR DE AUDIO 2X420W STEREO CLASE D .... 1 UND

2) FUENTE DE PODER 37VDC AMPLIFICADOR AUDIO ALIMENTACIÓN 110VAC ..... 1 UND

DESCRIPCION DE LAS PARTES

TDA8954TH AMPLIFICADOR DE AUDIO 2X420W STEREO CLASE D

Chip del amplificador de potencia: TDA8954TH (chip dual)

Voltaje de entrada: CA recomendada doble 24V (hasta 30V)

Amplificador de potencia: 2x420W

Número de canales: canales izquierdo y derecho

Impedancia de salida: 4-8ohm

Tamaño: 107 * 93 * 30 mm

Peso neto del producto: alrededor de 240g

FUENTE DE PODER 37VDC AMPLIFICADOR AUDIO ALIMENTACIÓN 110VAC

Voltaje de entrada: 100-120Vac

Voltaje de salida principal: 37Vdc (Para el amplificador principal)

Voltaje auxiliar: +/-15Vdc, 1A (tierra común con la fuente de alimentación principal), (Para preamp, crossover,,,)

Voltaje auxiliar + 12Vdc, 0,5a (cable de tierra independiente)

Los voltajes de alimentación auxiliar son con regulador de voltaje 7815/7915/7812

Potencia máxima de salida: 500W

Tamaño: 100x133x50mm

Referencia de producto: HBP500W 110VAC 37VDC

ESPECIFICACIONES TECNICAS:

NOTA: EL AMPLIFICADOR PUEDE FUNCIONAR CON UNA ENTRADA AC DE 30V DUAL MÁX Y TIENE UN PUENTE RECTIICADOR PARA CONVERTIR LA ALIMENTACIÓN A VOLTAJE DC, POR LO CUAL SE PUEDE CONETAR ESTA FUENTE DIRECTAMENTE A LA BORNERA DE ALIMENTACIÓN Y EL AMPLIFICADOR FUNCIONARÁ.

De hecho, como se va a alimentar el amplificador con voltaje DC directamente, se puede retirar el puente rectificador para obtener la máxima potencia de la fuente directamente con el amplificador de audio.
