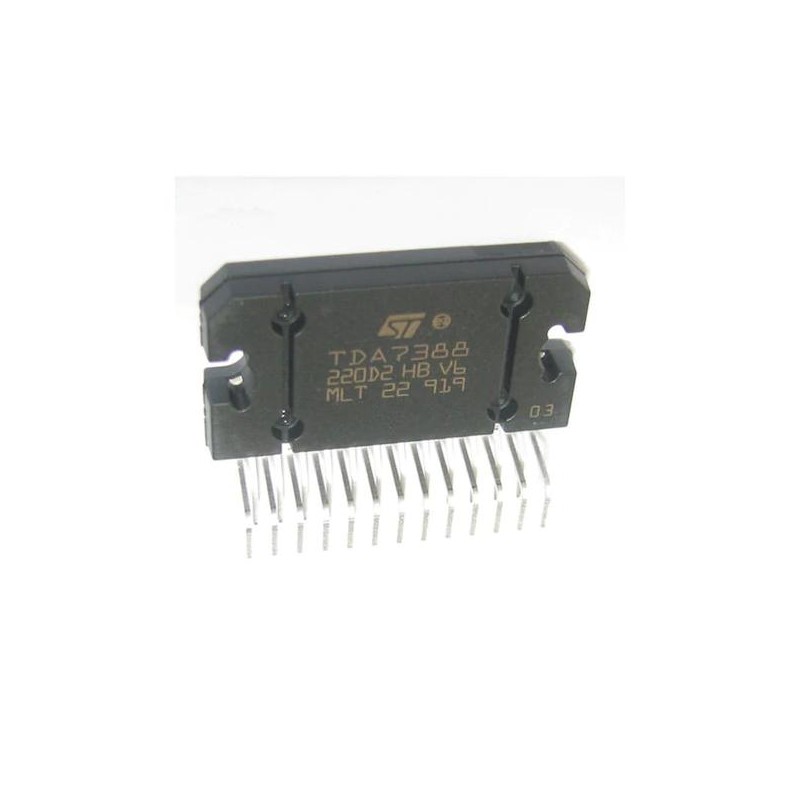

IC TDA7388 AMPLIFICADOR AUDIO DE 4X45 W CON PUENTE CUÁDRUPLE

El TDA7388 es un amplificador de potencia de audio de clase AB, empaquetado en Flexiwatt 25 y diseñado

para aplicaciones de radio de automóvil de alta gama.

Basado en una configuración PNP / NPN completamente complementaria, el TDA7388 permite un

voltaje de salida de riel a riel sin necesidad de condensadores de arranque. Elrecuento de componentes límite extremadamente reducido permite conjuntos muy compactos.

CARACTERISTICAS:

1. Alta capacidad de potencia de salida:

4 x 45 W / 4 máx.

4 x 26 W / 4 14.4 V, 1 kHz, 10%

2. Baja distorsión

3. Bajo ruido de salida

4. Función de espera

5. Función de silencio

6. Automatizar a min. detección de tensión de alimentación

7. Recuento bajo de componentes externos:

Ganancia fija interna (26 dB)

Sin compensación externa

Sin condensadores de arranque

ESPECIFICACIONES TECNICAS:

Tensión de alimentación operativa 18 V

Tensión de alimentación DC 28 V

Tensión de alimentación máxima (t = 50 ms) 50 V

Corriente máxima de salida: 4.5 5.5

disipación de potencia, (Tcase = 70 ° C) 80 W

Temperatura de unión 150 °C

Temperatura de almacenamiento: 55 a 150 °C

Referencia de producto: TDA7388
