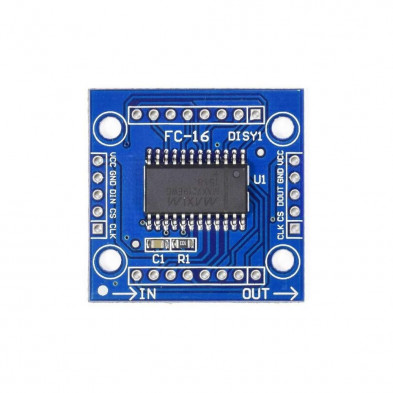

MODULO MATRIZ LED DISPLAY 8X8 CON MAX7219 PARA LETRERO

El Kit Matriz Led 8*8 MAX7219 integra una matriz de leds de 8x8 y un chip MAX7219, lo que permite trabajar rápidamente con matrices led y utilizando solo 4 cables para la comunicación SPI. Estos módulos se pueden conectar en cascada utilizando un solo bus

dashboard_customize Packs descuento

10 unidades 1% descuento
25 unidades 2% descuento
50 unidades 5% descuento
$9.900
Disponible para entrega inmediata Próximas 24horas hábiles
22 Artículos

Te quedan 450.000$ para el envío gratis

Descripción

MODULO MATRIZ LED DISPLAY 8X8 CON MAX7219 PARA LETRERO

El Kit Matriz Led 8*8 MAX7219 integra una matriz de leds de 8x8 y un chip MAX7219, lo que permite trabajar rápidamente con matrices led y utilizando solo 4 cables para la comunicación SPI. Estos módulos se pueden conectar en cascada utilizando un solo bus SPI y mostrar textos o gráficos más grandes.

El chip MAX7219 es magnífico pues permite controlar 64 leds de forma independiente (o 8 dígitos de 7-segmentos), incluye un decoder BCD, posee una memoria RAM estática interna de 8x8. Permite el control del brillo de forma digital y analógica. Solo necesita una resistencia externa para su funcionamiento. Se maneja tan sólo con 3 pines y es compatible con SPI™, QSPI™, y MICROWIRE™.

Al trabajar con leds tarde o temprano desearemos realizar nuestra propia matriz led. Si bien es posible construir una matriz utilizando leds individuales, también podemos optar por una matriz de fábrica ahorrando mucho tiempo. De forma similar la circuitería necesaria para manejar nuestra matriz puede ser realizada a partir de transistores discretos o utilizar un chip especializado (driver) como el MAX7219.



ESPECIFICACIONES TECNICAS:

Voltaje de Operación: 5V DC

Chip principal: MAX7219

Interfaz digital: SPI 4 cables

Matriz 8*8 de Leds de color rojo, Cátodo común

Data: Entrada y salida en serie, para necesitar menos pines

Controla de Matrices de 8×8 o hasta 64 Leds individuales

Solo requiere una resistencia externa para los 64 Leds

Incluye decodificador BCD

Se encarga del multiplexado de los caracteres y dígitos

Incluye memoria de los caracteres

Dimensiones: 32*32*13 mm



NOTA: El módulo viene desarmado, solo debes soldar las regletas y listo.!



Referencia de producto: MD LED CON MAX7219 8*8

ENLACES DE INTERES

Ver video AQUI para más detalles.

Detalles del producto
MD LED CON MAX7219 8*8

Ficha técnica

DISPLAY
MATRIZ DE LED
Nuevo
