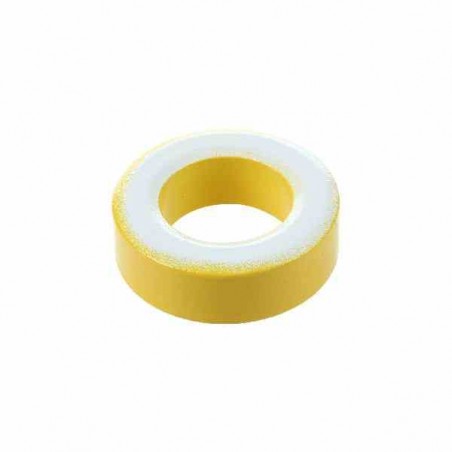

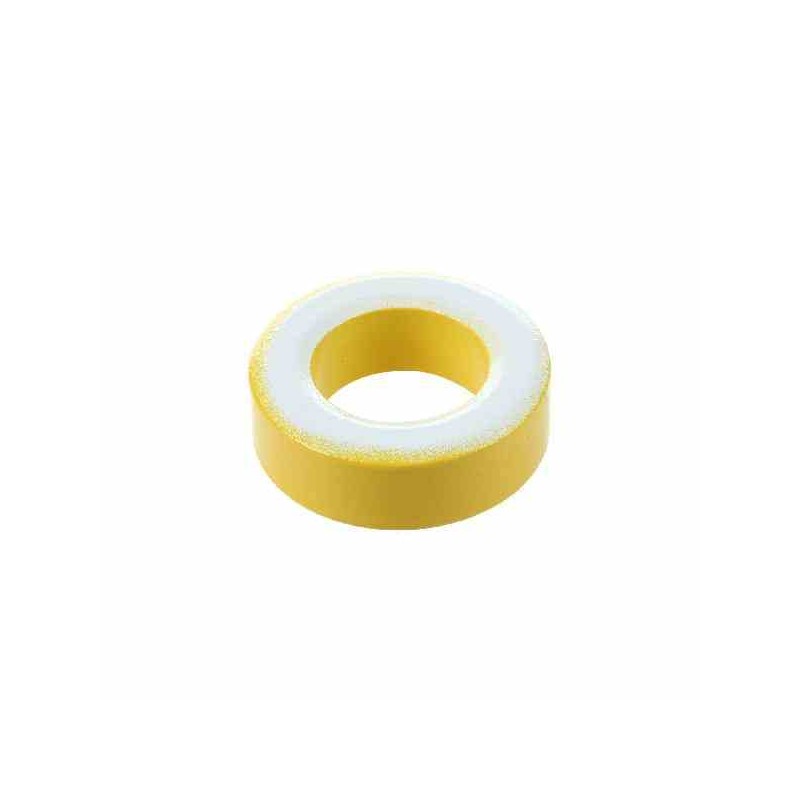

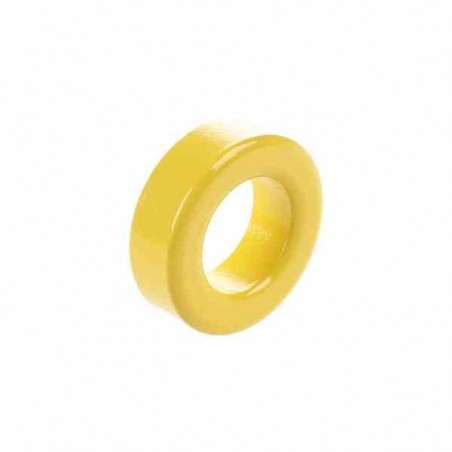

NÚCLEO TOROIDAL AMARILLO 3.6CM 100KHZ PARA INVERSOR SENO

Para la construcción de bobinas fijas para su utilización en circuitos de baja potencia en las bandas de HF y VHF se utilizan casi exclusivamente núcleos toroidales. Los radioaficionados utilizan cada vez más este tipo de núcleo en lugar de las clásicas bobinas cilíndricas con núcleo ajustable que suelen ir encerradas en un blindaje metálico.

Los motivos por los cuales se prefieren las inductancias con núcleo toroidal a las clásicas bobinas cilíndricas son variados y los podemos resumir en los siguientes:

Los núcleos toroidales, debido a su forma, no tienen campo magnético disperso y por tanto no es necesario

encerrarlos en un blindaje metálico.

• El Q (factor de calidad) de un bobinado sobre un toroide es mayor que sobre una bobina convencional. Valores de 150 - 200 son fáciles de alcanzar, siempre que se utilice el núcleo adecuado. Esto es muy conveniente para la construcción de determinados circuitos, como por ejemplo, filtros pasabanda donde el factor de calidad de las bobinas empleadas influyen grandemente en su respuesta de frecuencia.

• El valor de la inductancia depende fielmente del material empleado en el núcleo y del número de espiras, por lo que es muy fácil calcular el valor de la inductancia.

• Con los núcleos toroidales se consiguen inductancias muy compactas y de reducido tamaño.

• Los núcleos toroidales son muy útiles desde algunos cientos de Hz hasta muy arriba en el espectro de UHF.

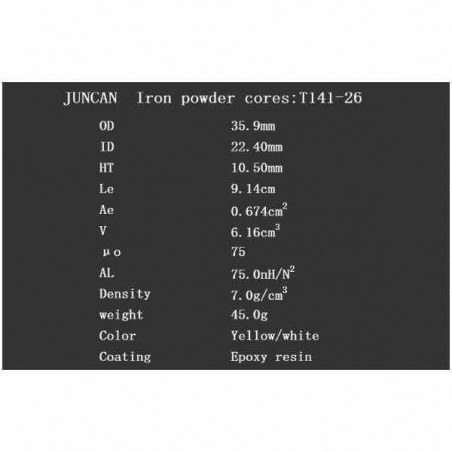

ESPECIFICACIONES TECNICAS:

Nucleo toroidal de ferrita

Dimensiones: 3.6cm de diametro externo - 1.1cm de ancho y 2.2cm en el diametro interno.

Dimenciones exactas: 35.9MM X 22.4MM X 10.5MM

Frecuencia de trabajo: hasta 100KHz

Color: Amarillo/Blanco

Aplicaciones: UPS, Inversores, Audio clase D, etc.

Referencia de producto: T141-26
