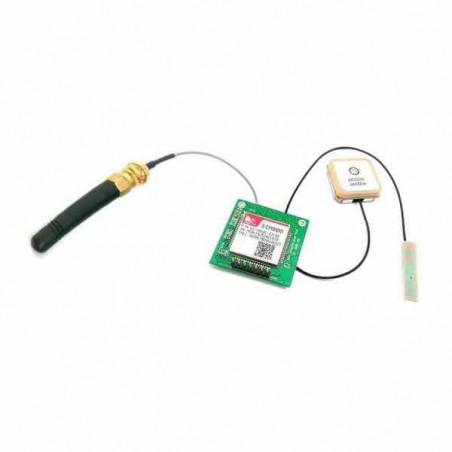

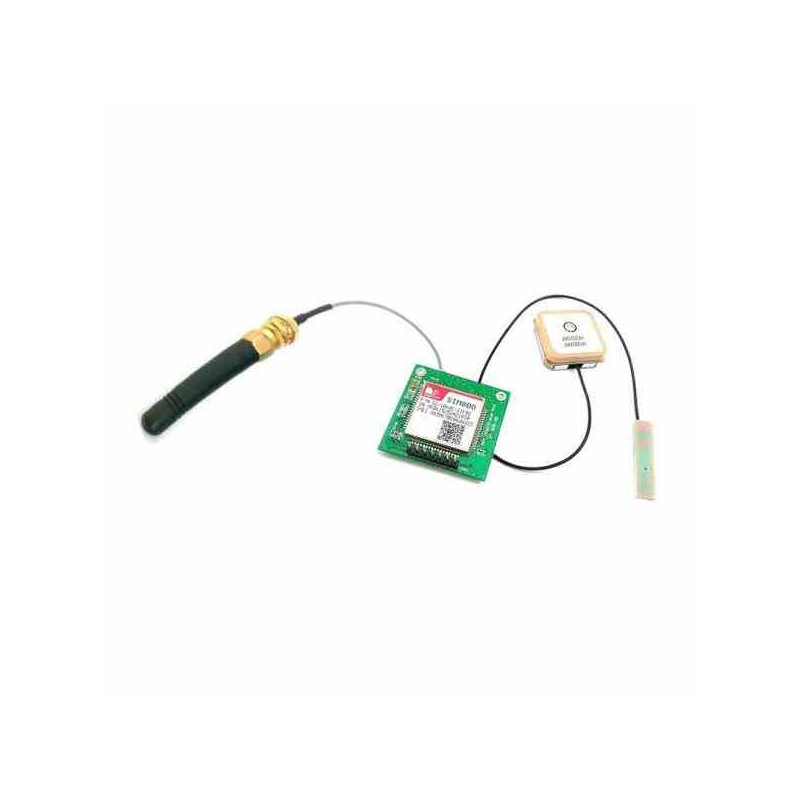

KIT MÓDULO SIM808 CON ANTENAS: GSM + GPS + BLUETOOTH

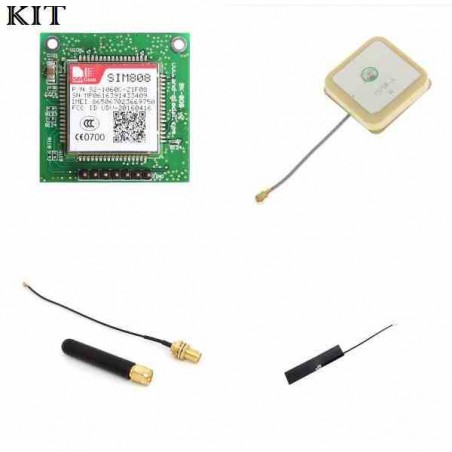

Este kit contine los siguientes componentes:

1) MÓDULO SIM808 INTEGRA GSM/GPRS + GPS + BLUETOOTH ..... 1 UND

2) ANTENA GPS DE CERÁMICA CON IPX PARA USO INTERNO ..... 1 UND

3) ANTENA GSM GPRS 3DBI ..... 1 UND

4) ANTENA WIFI - BLUETOOTH 2.4GHZ PCB IPX ..... 1 UND

DESCRIPCION DE LAS PARTES

MÓDULO SIM808 INTEGRA GSM/GPRS + GPS + BLUETOOTH

SIM808 Módulo GSM GPRS GPS con antena GPS. El SIM808 es un módulo con dos funciones principales. Su diseño se creó a partir del módulo GSM / GPS SIM808 de SIMCOM. Es compatible con GSM / GPRS de cuatro bandas. Combina la tecnología GPS para obtener la posición en latitud y longitud. Su diseño incorpora un modo de consumo de baja energia y puede conctarse con sistemas de energía a base de baterías de litio. Es compatible con A-GPS. El módulo se controla mediante comandos AT mediante una interfaz de comunicación serial, puede funcionar ya sea con una lógica de voltaje de 3.3V y/o 5V. Cuando la fuente de alimentación, GSM y la antena GPS y la tarjeta SIM están conectados al módulo correctamente, el LED parpadea lentamente (3 segundo de 1 segundos la luz), que indica que el módulo está registrado en la red, y puedes hacer una llamada o hacer otra cosa, tiene una Interfaz serial TTL.

ANTENA GPS DE CERÁMICA CON IPX PARA USO INTERNO

Centro de Frecuencia(MHz) 1575.42 MHz ± 3 MHz

Ancho de Banda(MHz) ± 5 MHz ± 1 MHz

V.S.W.R(in BW) 1.2

Ganancia(Zenith) 3 dB ± 29 dB

Referencia de producto: ANTENA INTERNA CERAMICA

ANTENA GSM GPRS 3DBI

Antena externa de alta ganancia especial para el módulo GSM SIM800L SIM800 SIM900, tambien compatible con HC-12. Utilice esta antena externa para aumentar la potencia de la señalización GSM en el módulo GSM SIM800L. Esta antena está equipada con la conexión en espiral adecuada para que permanezca enchufado conectores de la antena al módulo SIM800L

ANTENA WIFI - BLUETOOTH 2.4GHZ PCB IPX

tipo: wifi bluetooth antena interna

Rango De frecuencia: 2.4-2.49 GHz

ganancia: 3dbi

S.W.R. 1.5

impedancia 50 Ohm

Manejo de potencia 30 dBm

Cable: 1.13mm

longitud del cable: 5 cm

conector: IPEX

antena dimensión: 48mm * 7.4mm * 1.0mm

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
