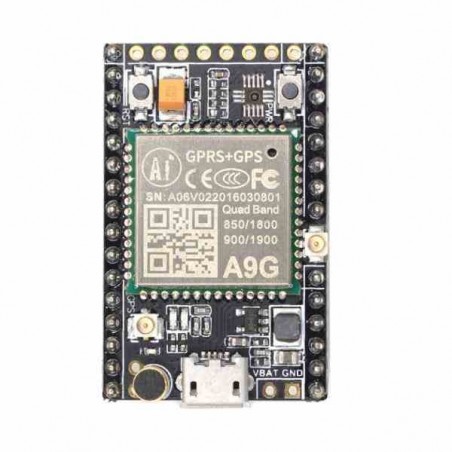

TARJETA DE DESARROLO A9G PARA GSM / GPRS + GPS / BDS
Esta tarjeta de desarrollo GPS, GPRS y GSM basado en el chip A9 de AI-Thinker, es un nuevo módulo de cuatro bandas. Puede agregar voz, texto, SMS y datos a su proyecto con este módulo. Es de rendimiento alto en comparación con SIM800, SIM900.
A9 es una solución ideal para aplicaciones M2M, adecuada para aplicaciones automotrices, industriales y PDA, seguimiento personal, detección de entornos eléctricos, POS inalámbricos, medición inteligente y otras aplicaciones M2M, para proporcionar servicios completos de mensajería de texto GSM / GPRS, voz y transmisión de datos.
La placa de desarrollo A9G es una placa de desarrollo multifuncional basada en el módulo A9G GPRS / GSM + GPS / BDS que se puede utilizar para verificar las funciones de comunicación básicas y las funciones periféricas del módulo A9G.
Placa de desarrollo A9G con el teléfono / SMS básico, comunicaciones en red GPRS, posicionamiento en modo dual GPS / BDS.

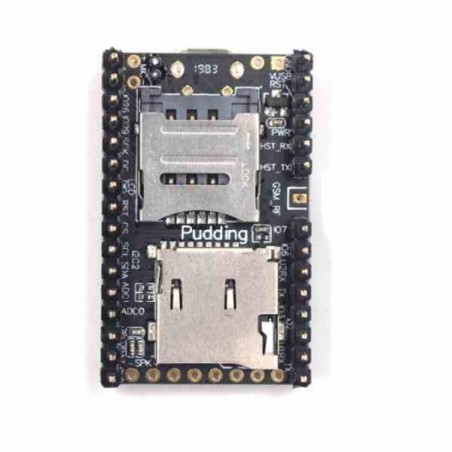

La placa de desarrollo A9G contiene una gestión de carga de batería de litio, micrófono, interfaz de altavoz, interfaz de comunicación USB, múltiples teclas de usuario / led, ranura para tarjeta TF, sensor de aceleración, interfaz SPI, interfaz I2C2, interfaz ADC.
Admite una cámara externa de 30W / 200W en la placa de expansión de la cámara de la placa de desarrollo A9G,
Admite máquinas tragamonedas convencionales en la placa de expansión de máquinas tragamonedas A9G.
CARACTERISTICAS:
Posible aplicación:
Inmovilizador de vehículos mediante GPRS + GPS, así como acelerómetro.
Intercomunicador de monitoreo remoto usando GSM y micrófono / parlantes
Reloj inteligente con pantalla táctil capacitiva de 1,54 "con GPRS / GSM + GPS
Utilice GPRS / GSM + GPS, sensor de frecuencia cardíaca, monitor táctil capacitivo de 1,54 pulgadas para el cuidado de personas mayores
Cámara de monitorización remota mediante GPRS + TF + tablero de extensión de cámara
Esquema de asignación de fechas de pago de Wechat mediante el tablero de extensión de ranura
Dispositivos personalizados basados ??en la programación de Lua usando funciones integradas.
Depuración básica: cableado
Placa de desarrollo que usa el firmware AT, cuando se usa para depurar una conexión usb-ttl de 4 hilos, conectada a la depuración de la computadora: VUSB ? 5V; GND ? GND; AT_TX ? RX; AT_RX ? TX;
O use la fuente de alimentación USB y luego otras tres líneas GND ? GND; AT_TX ? RX; AT_RX ? TX;
O batería de litio VBAT ? (3.3v-4.2) V; GND ? GND; AT_TX ? RX; AT_RX ? TX; (Fuente de alimentación VBAT, debe presionar el botón power_key durante aproximadamente 2 s)
Encendido
La placa de desarrollo A9G puede utilizar una batería de litio o una fuente de alimentación USB.
El módulo Power 1 ~ 2S se ejecuta automáticamente, esta vez el puerto serie emitirá automáticamente información. Todo el poder para que la placa de desarrollo funcione correctamente no requiere ninguna operación.
Para restablecer, presione el botón Rst_Key.
El módulo entra en modo de comando AT por defecto.
Iniciación
En circunstancias normales, el indicador de inicialización de encendido del módulo es + CIEV: READY, el módulo real en el momento de la inicialización de los datos solicitados desde la estación base emitirá la fecha, la zona horaria y la información de la zona horaria, debido a motivos de red, LISTO Después de la salida. Por supuesto, después de que aparezca LISTO, significa que se completó la inicialización de encendido del módulo.
Auto-Tune Baudrate
A9G tiene una función adaptativa de velocidad en baudios, la velocidad en baudios predeterminada es 115200. En el encendido inicial del módulo, puede modificar la velocidad en baudios del módulo. Por ejemplo, la velocidad en baudios de mi MCU es 9600, luego el módulo simplemente se enciende, envía un comando AT (no limitado a este comando, solo para ajustar la velocidad en baudios), el módulo ajustará automáticamente la velocidad especial de onda a 9600.
ESPECIFICACIONES TECNICAS:
Voltaje de trabajo: 5v USB o batería Lipo (3.3V-4.2V)
Admite las cuatro bandas GSM / GPRS, incluidas 850,900,1800,1900MHZ
Admite audio digital y audio analógico, admite codificación de voz HR, FR, EFR, AM R
Soporte de llamadas de voz y mensajes SMS
Pila de protocolos de servicio de red integrada
Admite el comando GSM07.07.07.05AT estándar
Interface: USB, SPI, I2C, ADC
Baudrate por defecto: 115200
El paquete incluye:
Placa de desarrollo principal A9G

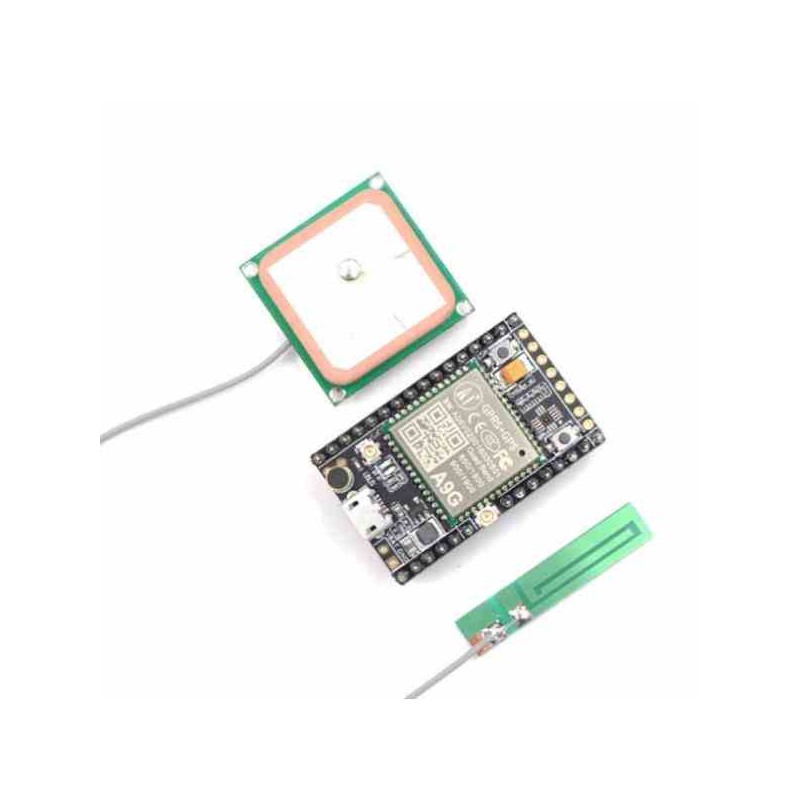

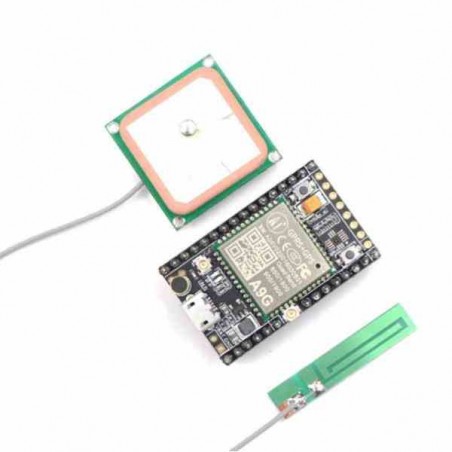

Antena GPS/GPRS, y antena GSM/BDS.
Referencia de producto: BOARD A9G
