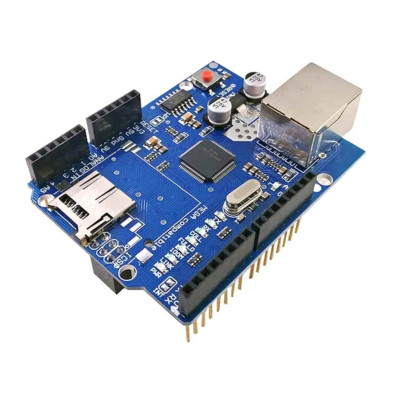

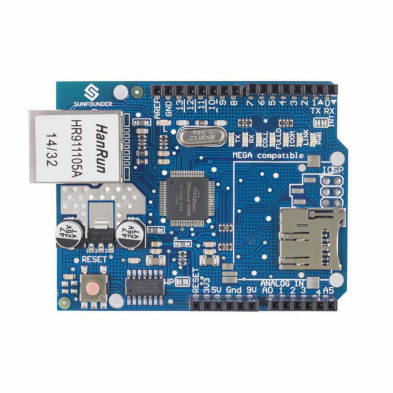

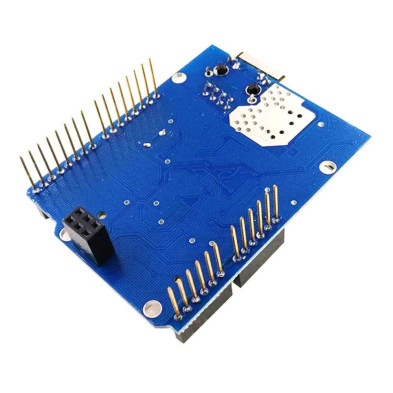

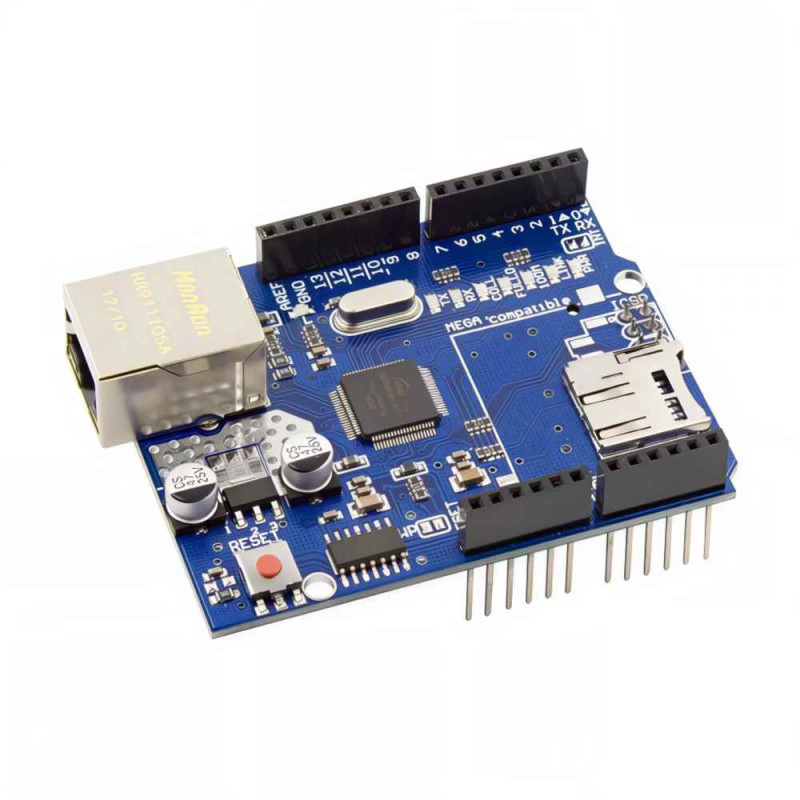

MODULO W5100 ETHERNET (SHIELD PARA ARDUINO UNO)

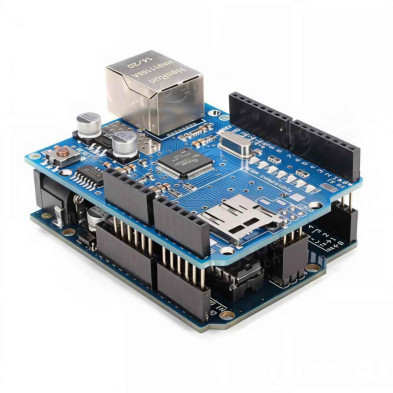

Este módulo permite a una board Arduino conectarse a internet. Está basada en el chip Ethernet Wiznet W5100. El Wiznet W5100 tiene una pila de red IP capaz de funcionar mediante los protocolos TCP y UDP. Soporta hasta cuatro conexiones de sockets simultáneas. Usa la librerí­a Ethernet para escribir programas que se conecten a internet usando la Shield. La Ethernet Shield dispone de unos conectores que permiten conectar a su vez otras board encima y apilarlas sobre la placa Arduino. Mediante esta board Shield y con sus respectivas librerí­as, se pueden realizar tanto un servidor web pequeño, como un cliente. Incorpora un módulo PoE, en pocas palabras esto es para que se pueda alimentar la board desde la red Ethernet que se tenga. La configuración de red se realiza mediante software, por lo que se puede adaptar con facilidad esta board a una red local. Dispone de un zócalo para tarjetas de memoria micro-SD con el fin de almacenar ficheros o servirlos como servidor web embebido. También incluye un controlador de reset automático para que el chip interno W5100 se encuentre en óptimas condiciones al momento de reiniciarlo y listo para utilizar al arranque.

CARACTERISTICAS:

Compatible IEEE802.3af

Rizado de salida baja y el ruido 100mVpp

Voltaje de entrada 36V-57V

Protección Sobrecarga y cortocircuito

Voltaje de salida 9V

Salida de alta eficiencia convertidor DC / DC 75%-50% de carga

Voltaje de aislamiento (entrada a salida) 1500V

Conector estándar RJ45 Ethernet

1 Botón Reset (Arduino y W5100)

LEDs de información

· PWR: indica que la placa y el shield son alimentados.

· LINK: indica la presencia de un enlace de red y parpadea cuando el shield transmite o recibe datos.

· FULLD: indica que la conexión de red dúplex completo.

· 100M: indica la presencia de una conexión de red a 100 Mb/s.

· RX: parpadea cuando el shield recibe datos.

· TX: parpadea cuando el shield enví­a datos.

· COLL: parpadea cuando se detectan colisiones de red.

ESPECIFICACIONES TECNICAS:

Referencia de producto: MD W5100

ENLACES DE INTERES

Para ver un tutorial AQUI.

Puede descargar la hoja de datos o datasheet AQUI.
