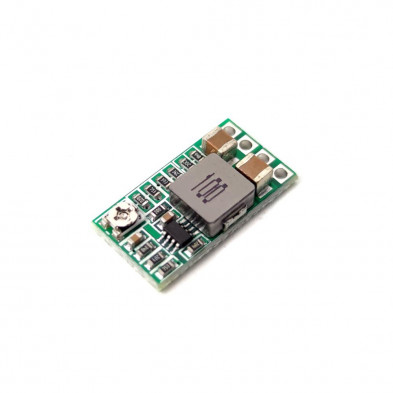

MODULO MINI REDUCTOR DC-DC 12-24V A 5V 3A AJUSTABLE MP2315

Esta pequeña placa es un mini módulo reductor DC-DC (step down) con capacidad hasta de 3A. La entrada es 12-24V y la salida puede ser fija (se configura con un puente de soldadura) o ajustable (con el potenciometro). Tamaño: aprox. 20 x 10 x 4 mm

dashboard_customize Packs descuento

10 unidades 2% descuento
25 unidades 6% descuento
50 unidades 12% descuento
$5.990
Agotado

Te quedan 450.000$ para el envío gratis

Descripción

MODULO MINI REDUCTOR DC-DC 12-24V A 5V 3A AJUSTABLE MP2315

Esta pequeña placa es un mini módulo reductor DC-DC (step down) con capacidad hasta de 3A. La entrada es 12-24V y la salida puede ser fija (se configura con un puente de soldadura) o ajustable (con el potenciometro). Tamaño: aprox. 20 x 10 x 4 mm



ESPECIFICACIONES TECNICAS:

Voltaje de entrada: CC 4,5-24V

Voltaje de salida: integración ajustable y salida fija, la parte posterior puede elegir voltaje de salida fina

Rango ajustable: 0,8-17 V, voltaje fijo (1,8 V 2,5 V 3,3 V 5 V 9 V 12 V

Corriente de salida: 3 A (máx.), entrada de prueba real 12 V salida 1,5 A

Eficiencia de transformación: 97,5 % (máx.) (6,5 a 5 V 0,7 A)

Frecuencia de conmutación: 500 KHz

Onda ondulada de salida: 20 mV ( 12V a 5V 3A) Ancho de banda de 20 m

Voltaje de funcionamiento: -40 ℃ ~ 85 ℃

Protección contra sobrevoltaje de salida: no

Corriente estática: 0.85MA

Tasa de ajuste de carga: ± 1%

Tasa de ajuste de voltaje: ± 0.5 %

Velocidad de respuesta dinámica: 5 % 200us

Protección contra cortocircuitos de salida: sí

Protección de transposición de entrada: no

Control de habilitación: sí

Tipo de conexión: soldadura

Forma de entrada: soldadura

Forma de salida: soldadura/pin

Espacio del orificio de soldadura: 2,54 mm

Nota:

La salida predeterminada del módulo es el modo ajustable.

Si desea utilizar la salida fija, debe cortar el puente en la placa de circuito impreso (Imagen de abajo como referencia)

Referencia de producto: MP2315
