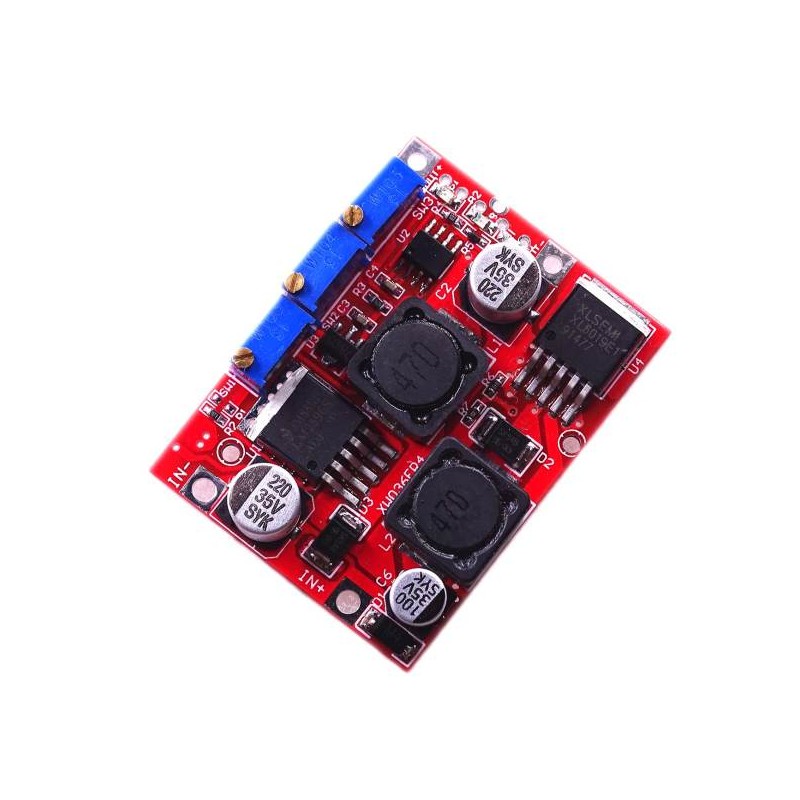

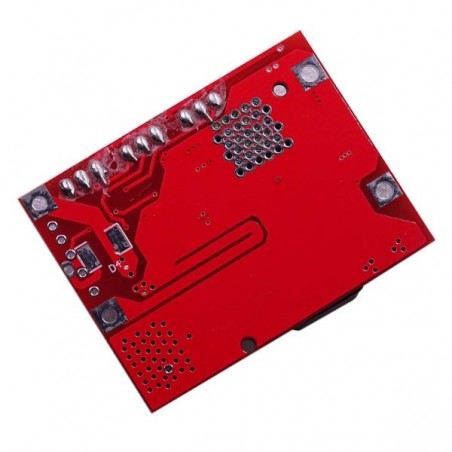

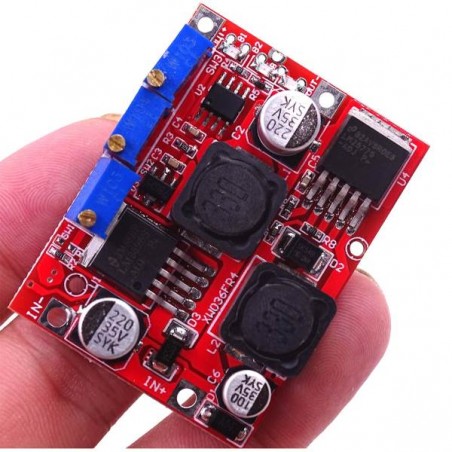

CONVERTIDOR DC-DC XL6019 LM2596 ELEVADOR REDUCTOR (LM2577)

Es un módulo vérsatil capaz de mantener el voltaje de salida una vez que se ajuste sin importar si el voltaje de en la entrada varie entre 4V y 35V, por lo cual puede funcionar como elevador o reductor según el voltaje ajustado. Ádicionalmente se puede ajustar la corriente máxima de salida, lo cual se hace muy práctico para aplicación qie requieran carga de bateria, pues se amoldaria a muchos tipos.

La potencia de salida de este módulo se ve afectada por la capacidad del módulo mismo, la carga previa y posterior a la clase y otros factores; Los siguientes datos para el equipo profesional midieron los resultados, sin considerar otros factores.

El módulo de fuente de alimentación es un tipo de componentes electrónicos, no compre el artículo si no tiene experiencia en electrónica.

Propiedades de este módulo: es un módulo de carga de módulo de voltaje constante (CC CV) de corriente constante, reductor no aislado

ESPECIFICACIONES TECNICAS:

Voltaje de entrada: 4-35 V

Voltaje de salida: 1,25-25 V continuamente ajustable (voltaje de entrega predeterminado 4,2 V corriente 1A, lo necesita

Su voltaje se puede ajustar por sí mismo)

Modo de ajuste: primero conecte la fuente de alimentación de entrada (entre 4 y 35 V) y luego use el multímetro para controlar el voltaje de salida y ajustar el potenciómetro (generalmente gire el potenciómetro en sentido horario, revertir el buck)

Corriente de salida: 12 V a 5 V máximo 2A (salida de otro voltaje, calcular la corriente por 15 W, fórmula 15/voltaje de salida = corriente de salida)

Potencia de salida: hasta 15 W (si la temperatura es alta, fortalece el calor)

Eficiencia de conversión: 80% (cuanto mayor sea el voltaje de salida, mayor será la eficiencia)

Temperatura de funcionamiento: Grado industrial (-40 ° C a + 85 ° C Temperatura ambiente de más de 40 grados, inferior

Uso de energía o mejora la disipación del calor)

Subida de temperatura de carga completa: 45 °C

Tamaño del módulo: longitud 50 * anchura 37 * altura 13 (MM)

Corriente de la lámpara de giro: valor de corriente CONSTANTE * (1%-100%), la corriente de la lámpara está relacionada con el valor de corriente constante, por ejemplo, el valor de corriente constante es 3A, y la corriente de la lámpara se establece en 0,1 veces la corriente constante (0,1 * 3A = 0.3A) cuando el valor de corriente constante se ajusta a 2A, La corriente de la lámpara es 0,1 veces la corriente constante (0,1 * 2A = 0.2A). El envío predeterminado se ha ajustado a 0,1 veces.

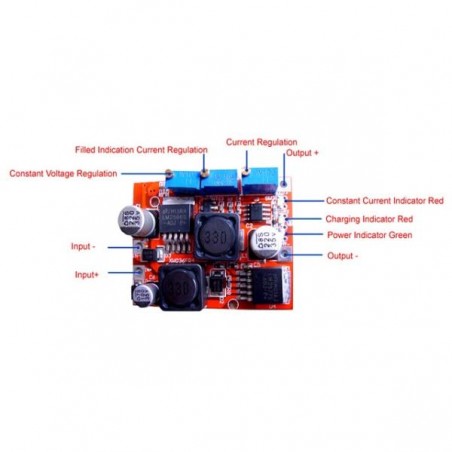

Luz indicadora: el indicador de corriente constante está rojo, el indicador de carga está rojo y la carga está completada.

Protección de cortocircuito de salida: Sí, corriente constante (valor de corriente constante de configuración de corriente)

Método de cableado: se puede soldar directamente en la PCB

Ámbito de aplicación:

1) Unidad de corriente constante LED.

2) carga de la batería de litio (incluida la ferroeléctrica), 4 V, 6 V, 12 V, 14 V, carga de la batería de 24 V, carga de la batería de níquel-cadmio níquel-hidrógeno (paquete de batería).

3) panel Solar, fuente de alimentación regulada por vehículos, etc. Circuito regulador automático de voltaje buck-boost.

Cómo usar la carga de la batería:

1. Determina el voltaje de flotador y la corriente de carga de la batería recargable que necesitas, el voltaje de entrada del módulo;

2. Ajuste el posicionador de voltaje constante y ajuste el voltaje de salida a aproximadamente 3 V.

3. Utiliza el bloque de corriente del multímetro 10A para medir la corriente de cortocircuito de salida y ajustar el potenciómetro de corriente constante para hacer que la corriente de salida alcance el valor actual de carga predeterminado;

4. La corriente de carga a luz por defecto es de 0,1 veces la corriente de carga (valor de corriente constante). Si necesitas ajustarlo, ajusta el potenciómetro de corriente de encendido; (normalmente sin ajuste)

5. Ajuste el dispositivo de posición de voltaje constante para que el voltaje de salida alcance el voltaje de flotador;

6. Conecta la batería e intenta cargar.

(1, 2, 3, 4, 5 pasos son la fuente de alimentación de entrada del módulo, la salida no está conectada a la batería).

Unidad de corriente constante LED cómo usarla:

1. Determina la corriente de funcionamiento y el voltaje de funcionamiento máximo en el que debes conducir los ledes;

2. Ajuste el posicionador de voltaje constante y ajuste el voltaje de salida a aproximadamente 3 V.

3. Utiliza el bloque de corriente multímetro 10A para medir la corriente de cortocircuito de salida y ajustar el potenciómetro de corriente constante para hacer que la corriente de salida alcance la corriente de funcionamiento LED predeterminada;

4. Ajuste el dispositivo de posición de voltaje constante para que el voltaje de salida alcance el voltaje de funcionamiento máximo del LED;

5. Conecta el LED y prueba la máquina.

(1, 2, 3, 4 pasos están conectados a la fuente de alimentación del módulo, y la salida no está conectada a la luz LED.

Referencia de producto: MD XL6019 LM2596S
