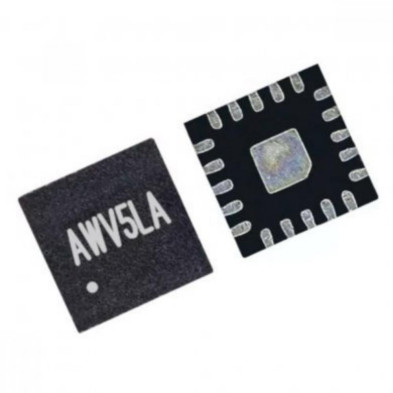

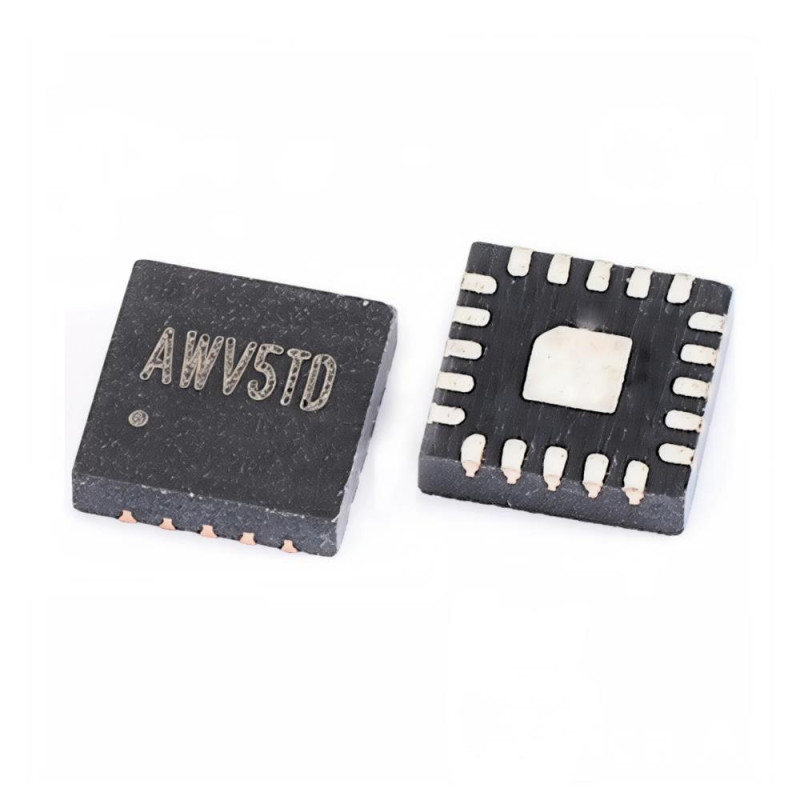

CIRCUITO INTEGRADO SY8286B SY8286BRAC CONTROLADOR STEP DOWN

El circuito integrado SY8286B es un regulador DC/DC sincrónico de alto rendimiento, diseñado para ofrecer potencia estable, eficiencia energética y tamaño compacto. Con su arquitectura de control PWM instantáneo, garantiza una rápida respuesta ante variaciones de carga, siendo la solución ideal para aplicaciones modernas como notebooks, televisores LCD/3D y sistemas de alto consumo.

Gracias a su capacidad de hasta 6A de salida y rango de entrada entre 4V y 23V, el SY8286B se convierte en un chip confiable para proyectos que requieren eficiencia, seguridad y protección avanzada. Además, incluye funciones como limitación de corriente, protección contra sobrevoltaje, sobretemperatura y cortocircuitos, asegurando una larga vida útil en entornos exigentes.

Su diseño compacto y versátil lo hace perfecto para integrarse en soluciones electrónicas profesionales, garantizando un rendimiento óptimo en cada aplicación.

CARACTERISTICAS:

Regulador sincrónico step-down de alta eficiencia

Corriente de salida hasta 6A

Voltaje de entrada amplio: 4V a 23V

Voltaje de salida fijo: 3.3V

Arquitectura PWM instantánea para respuesta rápida

Alta frecuencia de operación: 600kHz

Baja resistencia interna RDS(ON) para menor pérdida

Función Power Good y descarga de salida

Protección contra sobrecorriente, sobrevoltaje, cortocircuitos y sobretemperatura

Compatible con RoHS y libre de halógenos

ESPECIFICACIONES TECNICAS:

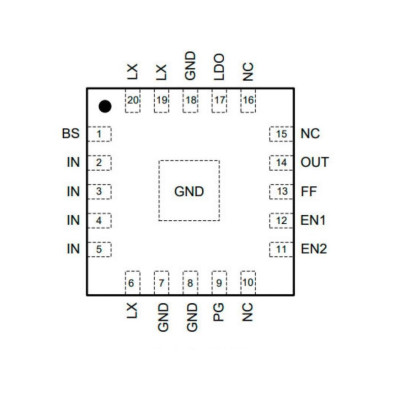

Paquete: QFN33-20 con 20 pines

Corriente de salida máxima: 6A

Rango de voltaje de entrada: 4.5V a 28V (operativo 4V a 23V)

Voltaje de salida: 3.3V ±1.5%

Frecuencia de operación: 600kHz

LDO integrado: 3.3V / 100mA con control independiente

Soft-start interno: 1.2ms

RDS(ON) interno: Top 38 mΩ / Bottom 19 mΩ

Temperatura de operación: 0°C a +85°C

Aplicaciones: LCD-TV, Net-TV, 3DTV, Set Top Box, Notebook, High Power AP

Referencia de producto: SY8286B

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
