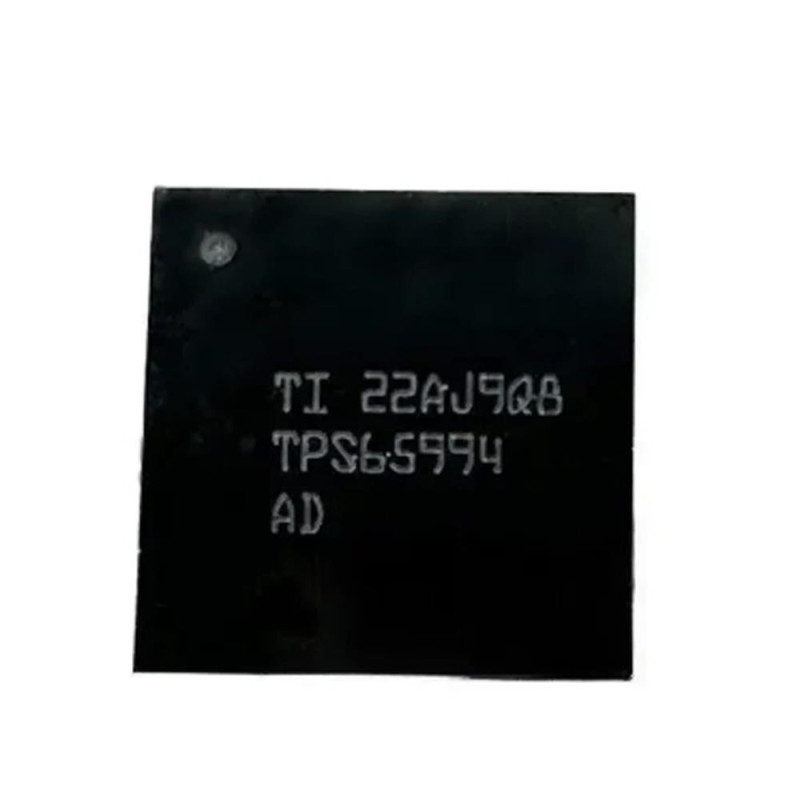

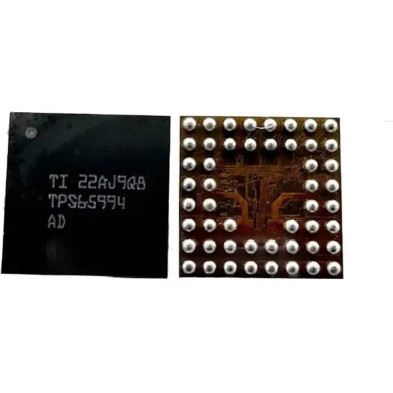

TPS65994AD INTEGRADO CONTROLADOR PD USB-C DUAL DE PC Y USB4

El TPS65994AD es un controlador avanzado de energía y datos para USB Tipo C y Power Delivery, diseñado especialmente para computadoras portátiles, de escritorio y otros equipos que requieren una solución completa y altamente integrada. Este chip, desarrollado por Texas Instruments, cuenta con dos puertos independientes que permiten la implementación simultánea de funciones como carga rápida, transferencia de datos de alta velocidad y salida de video digital por DisplayPort o Thunderbolt 4.

Certificado bajo el estándar Power Delivery 3.0 y validado por organizaciones como USB-IF, el TPS65994AD forma parte de los diseños de referencia de Intel y AMD para equipos con soporte USB4 y TBT4, lo que garantiza compatibilidad plena a nivel de sistema. Esto permite a los desarrolladores reducir la complejidad del diseño y acelerar los tiempos de desarrollo y salida al mercado.

Además, el chip ofrece múltiples mecanismos de protección, incluyendo protección contra sobrevoltaje, subtensión, inversión de corriente y limitación de corriente configurable, tanto en los caminos de fuente como de carga. Su diseño incluye interruptores de alimentación de 5V y 3A con una resistencia interna de tan solo 38 miliohmios, lo que garantiza eficiencia energética y estabilidad operativa.

El TPS65994AD también ofrece funciones avanzadas como detección de conexión y orientación del cable, gestión de VCONN, soporte para estado de batería descargada, múltiples puertos I2C, salidas GPIO configurables y herramientas GUI para personalización en distintas aplicaciones. Es ideal tanto para funciones de host como de dispositivo, lo que lo convierte en una solución versátil para productos que utilizan tecnología USB-C, DisplayPort o Thunderbolt.

CARACTERISTICAS:

Controlador dual de USB Tipo C y Power Delivery

Compatible con USB4 y Thunderbolt 4

Soporte para DisplayPort y modos alternativos configurables

Certificado USB PD 3.0 y USB Tipo C

Diseñado para aplicaciones con procesadores Intel y AMD

Detección de orientación de cable y conexión automática

Interfaz gráfica para configuración personalizada

Protección integrada contra sobrevoltaje, subtensión y corriente inversa

Soporte para dispositivos con batería agotada

Salida de 3.3 V LDO para funciones de respaldo

Compatible con temperaturas industriales extremas

ESPECIFICACIONES TECNICAS:

Tipo de componente: Controlador PD para USB Tipo C

Compatibilidad: USB4, Thunderbolt 4, DisplayPort

Número de puertos: 2 puertos USB Tipo C

Versión de PD: USB PD 3.0

Corriente máxima por puerto: 5 V a 3 A

Resistencia interna de los switches: 38 miliohmios

Paquete: VQFN de 48 pines, tamaño de 6 x 6 mm

Temperatura de operación: desde -40 hasta 125 grados Celsius

Función de rol de energía: Fuente, Carga, DRP

Rol de datos: Host, Dispositivo, Doble Rol

Salida de voltaje auxiliar: 3.3 V para soporte de batería descargada

Puertos I2C: 1 puerto principal y 2 secundarios

Salidas GPIO: 10 configurables

Certificaciones: UL2367 E169910, IEC62368-1 US-34737-M3-UL

Aplicaciones: Notebooks, PC, Docking Stations, estaciones de carga USB-C

Referencia de producto: TPS65994AD
