LT1025 COMPENSADOR DE TERMOPAR TIPO K, J, T, R, S, E, T

El LT1025 es un compensador de unión fría de termopar de micropoder para usar con termopares tipo E, J, K, R, S y T. Utiliza el nivel de oblea y el recorte posterior al paquete para lograr una precisión inicial de 0.5 ° C. Se utilizan circuitos especiales de corrección de curvatura para hacer coincidir el "arco" que se encuentra en todos los termopares, de modo que se mantenga una compensación precisa de la unión fría en un rango de temperatura más amplio.

El LT1025 funcionará con un voltaje de alimentación de 4V a 36V. La corriente de suministro típica es 80 µA, lo que resulta en un aumento de la temperatura interna de menos de 0.1 ° C para voltajes de suministro por debajo de 10V. Una salida de 10 mV / ° C está disponible a baja impedancia, además de los voltajes directos de termopar de 60.9 µV / ° C (E), 51.7 µV / ° C (J), 40.3 µV / ° C (K, T) y 5.95 µV / ° C (R, S). Todas las salidas son esencialmente independientes del voltaje de la fuente de alimentación.

ESPECIFICACIONES TECNICAS:

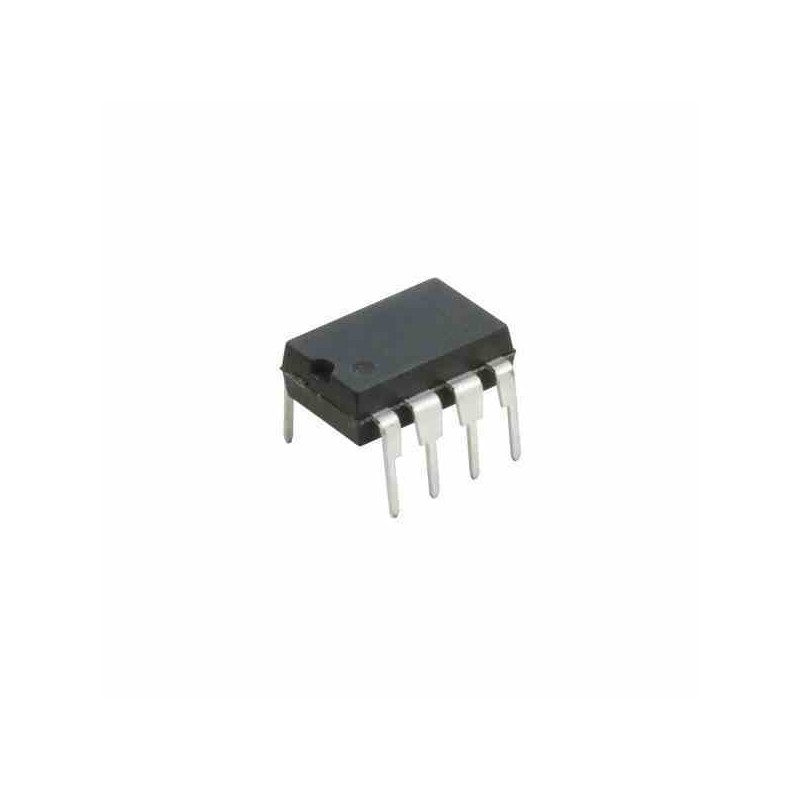

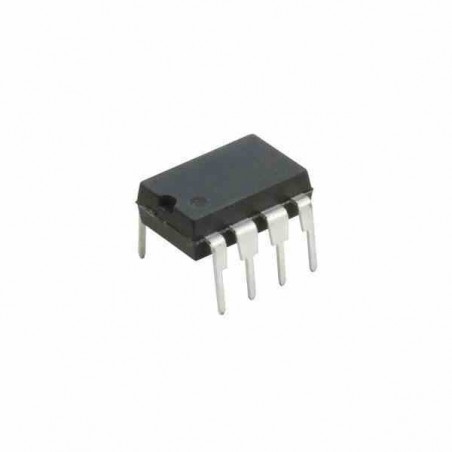

Referencia de producto: LT1025 DIP8

ENLACES DE INTERES

Para ver un tutorial AQUI.

Puede descargar la hoja de datos o datasheet AQUI.

***+++ Enlace interesante Aquí.
