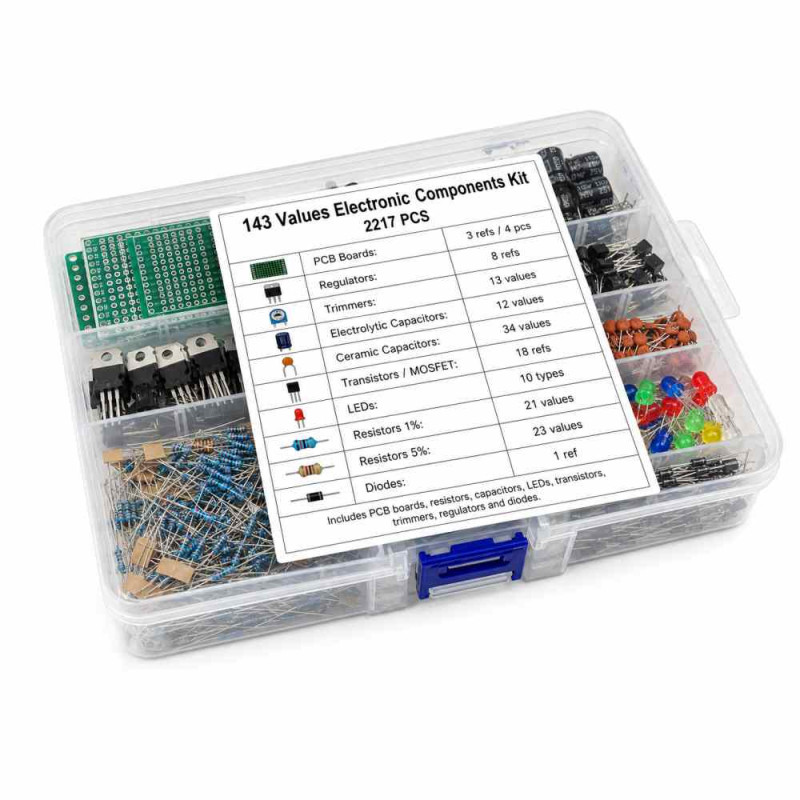

KIT 2200 COMPONENTES ELECTRÓNICOS: PCB, RESISTENCIA, LEDS,

Este kit de componentes electrónicos reúne una amplia variedad de piezas para estudiantes, técnicos, docentes, aficionados y laboratorios de electrónica. Es ideal para realizar prácticas, reparar circuitos, montar prototipos y desarrollar proyectos electrónicos analógicos o digitales.

Incluye placas PCB universales para soldadura, reguladores lineales de voltaje positivos y negativos, trimmers multivuelta de precisión, resistencias ajustables WH06-2, capacitores cerámicos tipo lenteja, capacitores electrolíticos, transistores NPN y PNP en encapsulado TO-92, MOSFET canal N, LEDs de diferentes colores y formatos, resistencias de 1/4 W con tolerancias de 1 % y 5 %, además de diodos rectificadores 1N4007.

La variedad de componentes permite realizar montajes como fuentes reguladas, indicadores con LEDs, circuitos de conmutación, filtros, temporizadores, etapas básicas con transistores, prácticas de polarización, pruebas de componentes y prototipos sobre PCB universal.

El contenido exacto del kit es de 2.217 piezas, organizado en 143 referencias o valores diferentes, clasificados por tipo de componente, valor, referencia y cantidad.

CARACTERISTICAS:

Kit surtido comercialmente presentado como 2200 piezas.

Contenido exacto: 2.217 piezas electrónicas.

Incluye 143 referencias o valores diferentes.

Contiene placas PCB universales de fibra de vidrio y baquelita para montaje de prototipos.

Incluye reguladores positivos y negativos de la familia L78xx y L79xx.

Variedad de resistencias de 1/4 W con tolerancia de 1 % y 5 %.

Capacitores cerámicos tipo lenteja en valores desde pF hasta nF.

Capacitores electrolíticos para filtrado, desacople, temporización y fuentes de alimentación.

Transistores NPN, PNP y MOSFET canal N en encapsulado TO-92.

LEDs difusos y tipo chorro en diferentes colores y tamaños.

Trimmers multivuelta y resistencias ajustables WH06-2 para calibración de circuitos.

Incluye diodos rectificadores 1N4007.

Adecuado para prácticas educativas, reparación electrónica, prototipos y proyectos DIY.

No incluye herramientas, cables, estaño, fuente de alimentación ni instrumentos de medición.

ESPECIFICACIONES TECNICAS:

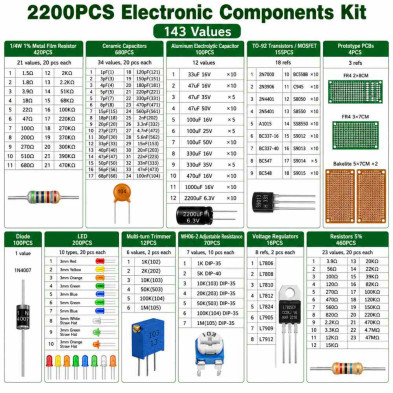

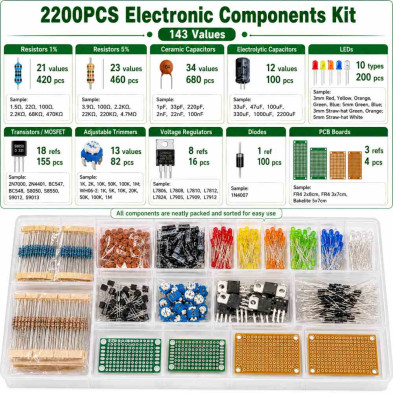

CONTENIDO DEL KIT

Cantidad total exacta: 2.217 piezas.

Referencias o valores diferentes: 143.

Placas PCB universales - 3 referencias / 4 unidades en total

Fibra de vidrio universal doble capa 2 x 8 cm: 1 unidad, fibra de vidrio universal doble capa 3 x 7 cm: 1 unidad, baquelita universal 70 x 50 mm / 5 x 7 cm: 2 unidades.

Reguladores lineales de voltaje - 8 referencias / 2 unidades por referencia / 16 unidades en total

Reguladores positivos: L7806CV (+6 V), L7808CV (+8 V), L7810CV (+10 V), L7812CV (+12 V), L7824CV (+24 V).

Reguladores negativos: L7905CV (-5 V), L7909 (-9 V), L7912CV (-12 V).

Trimmers multivuelta de precision - 6 valores / 2 unidades por valor / 12 unidades en total

1 kohm, 2 kohm, 10 kohm, 50 kohm, 100 kohm, 1 Mohm.

Trimmers ajustables WH06-2 - 7 valores / 10 unidades por valor / 70 unidades en total

1 kohm DIP-35, 5 kohm DIP-40, 10 kohm (codigo 103) DIP-35, 20 kohm (codigo 203) DIP-35, 50 kohm (codigo 503) DIP-35, 100 kohm (codigo 104) DIP-35, 1 Mohm (codigo 105) DIP-35.

Capacitores electroliticos - 12 valores / 100 unidades en total

10 unidades por valor: 33 uF / 16 V, 47 uF / 16 V, 47 uF / 50 V, 100 uF / 50 V, 330 uF / 16 V, 470 uF / 16 V, 1000 uF / 16 V, 2200 uF / 6.3 V.

5 unidades por valor: 47 uF / 35 V, 100 uF / 16 V, 100 uF / 25 V, 330 uF / 35 V.

Capacitores ceramicos tipo lenteja - 34 valores / 20 unidades por valor / 680 unidades en total

1 pF (1), 3 pF (3), 4 pF (4), 5 pF (5), 7 pF (7), 8 pF (8), 15 pF (15), 18 pF (18), 20 pF (20), 27 pF (27), 30 pF (30), 33 pF (33), 40 pF (40), 47 pF (47), 50 pF (50), 56 pF (56), 68 pF (68), 120 pF (121), 150 pF (151), 180 pF (181), 220 pF (221), 330 pF (331), 470 pF (471), 560 pF (561), 2 nF (202), 3.3 nF (332), 4.7 nF (472), 5.6 nF (562), 15 nF (153), 20 nF (203), 22 nF (223), 33 nF (333), 47 nF (473), 100 nF (104).

Transistores y MOSFET en encapsulado TO-92 - 18 referencias / 155 unidades en total

MOSFET canal N - 1 referencia / 10 unidades: 2N7000.

Transistores NPN - 9 referencias / 65 unidades en total: 2N4401: 10 unidades, S8050: 10 unidades, S9013: 10 unidades, C945: 10 unidades, BC548: 5 unidades, S9014: 5 unidades, BC337-16: 5 unidades, BC337-40: 5 unidades, BC547: 5 unidades.

Transistores PNP - 8 referencias / 80 unidades en total: SS8550, S8550, S9012, A1015, S9015, BC558B, 2N5401, 2N3906.

LEDs - 10 referencias / 20 unidades por referencia / 200 unidades en total

LEDs difusos de 3 mm: azul, amarillo, naranja, rojo, verde.

LEDs difusos de 5 mm: azul, verde.

LEDs tipo chorro de 3 mm: naranja, verde.

LED tipo chorro de 5 mm: blanco.

Resistencias de precision de 1/4 W, tolerancia de 1 % - 21 valores / 20 unidades por valor / 420 unidades en total

1.5 ohm, 1.8 ohm, 3.9 ohm, 18 ohm, 22 ohm, 47 ohm, 100 ohm, 200 ohm, 270 ohm, 510 ohm, 680 ohm, 2 kohm, 2.2 kohm, 51 kohm, 68 kohm, 100 kohm, 220 kohm, 270 kohm, 300 kohm, 390 kohm, 470 kohm.

Resistencias de 1/4 W, tolerancia de 5 % - 23 valores / 20 unidades por valor / 460 unidades en total

3.9 ohm, 56 ohm, 100 ohm, 120 ohm, 270 ohm, 470 ohm, 560 ohm, 820 ohm, 2.2 kohm, 3.3 kohm, 12 kohm, 15 kohm, 20 kohm, 22 kohm, 39 kohm, 82 kohm, 100 kohm, 120 kohm, 150 kohm, 220 kohm, 470 kohm, 4.7 Mohm, 47 Mohm.

Diodos rectificadores - 1 referencia / 100 unidades en total

1N4007.

Referencia de producto: KIT-COMP-2200
