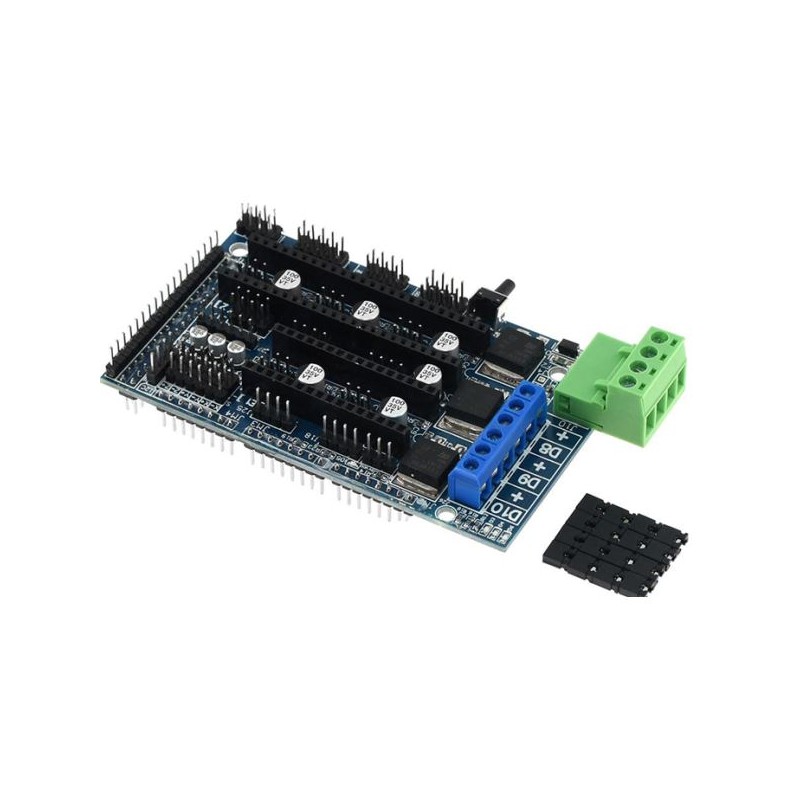

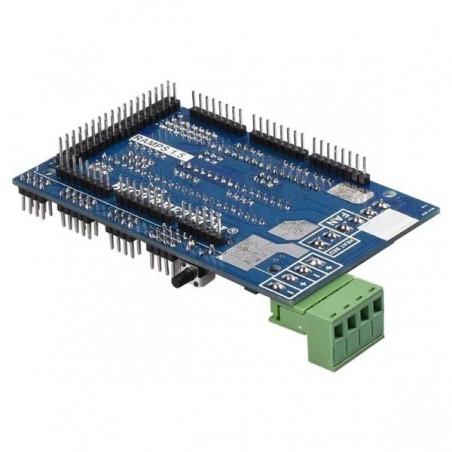

SHIELD RAMPS 1.5 PARA IMPRESORA CNC O REPRAP 3D CON ARDUINO

RAMPS es el Shield más utilizado en el mundo para construir Impresoras 3D DIY. RAMPS ha sido diseñado para integrar toda la electrónica necesaria para una impresora 3D RepRap en un pequeño tamaño y a un bajo costo. RAMPS es un Shield para Arduino Mega, aprovechando el poder del Mega y deja espacio para futuras expansiones. Su diseño modular permite insertar Drivers PaP (A4988 o DRV8825) y el control electrónico para un extrusor, por lo que es sencillo reemplazar partes, realizar mejorar y hacer expansiones. Adicionalmente se pueden añadir más Shields siempre y cuando RAMPS se coloque encima de los demás Shields.

CARACTERISTICAS:

El diseño de la RAMPS 1.5 es prácticamente idéntico al de la RAMPS 1.4 . La única diferencia real entre los dos son los MOSFET y los fusibles. La RAMPS 1.5 usa fusibles pequeños soldados en lugar de los grandes fusibles amarillos propensos a la rotura en la RAMPS 1.4.

Además, las posiciones de los diodos D1 y D2 se han cambiado de las posiciones en RAMPS 1.4 , el diodo D1 es ahora el diodo más cercano al fusible F2.

ESPECIFICACIONES TECNICAS:

Admite controladores de motor: admite A4988 DRV8825 y otros controladores de motor (admite cinco controladores de motor simultáneamente)

Voltaje de entrada: 12V

Potencia: 200 W

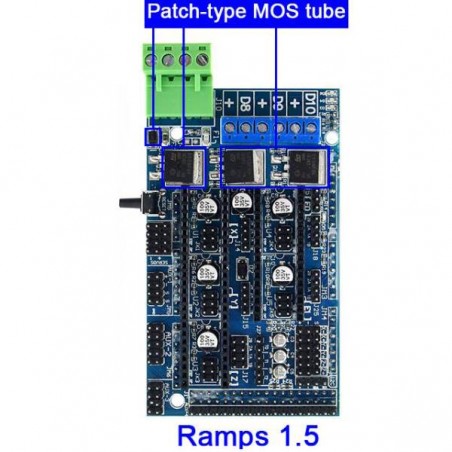

Parche tubo MOS: B55NF06

1, se puede extender a LCD y otras partes.

2, hay salidas MOSFET de calentador y ventilador y 3 interfaces de termistor

3, 5A fusión adicional de seguridad y protección de componentes

4, la cama climatizada controla fusibles adicionales de 11A

5, aplicado a la placa de accionamiento paso a paso 5

6, el diseño del zócalo de la placa se puede reemplazar o quitar fácilmente para un diseño futuro

7, los pines I2C y SPI están disponibles para futuras expansiones

8, los servo conectores se utilizan para conectar topes de límite, motores y diodos emisores de luz. Estos conectores están chapados en oro y tienen una corriente nominal de 3A, que es muy compacta.

9, el LED se encenderá cuando el calentador haya salido

10, elige 2 motores para conectar al Z de la impresora

Referencia de producto: SHIELD RAMPS 1.5
