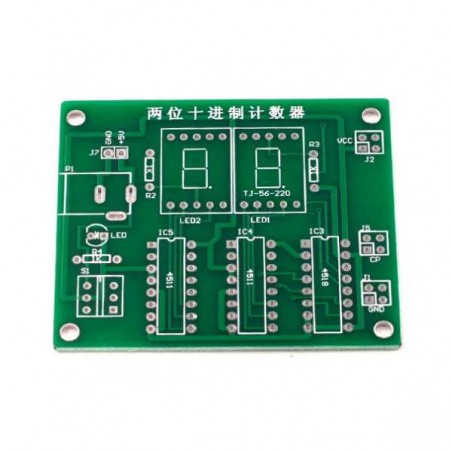

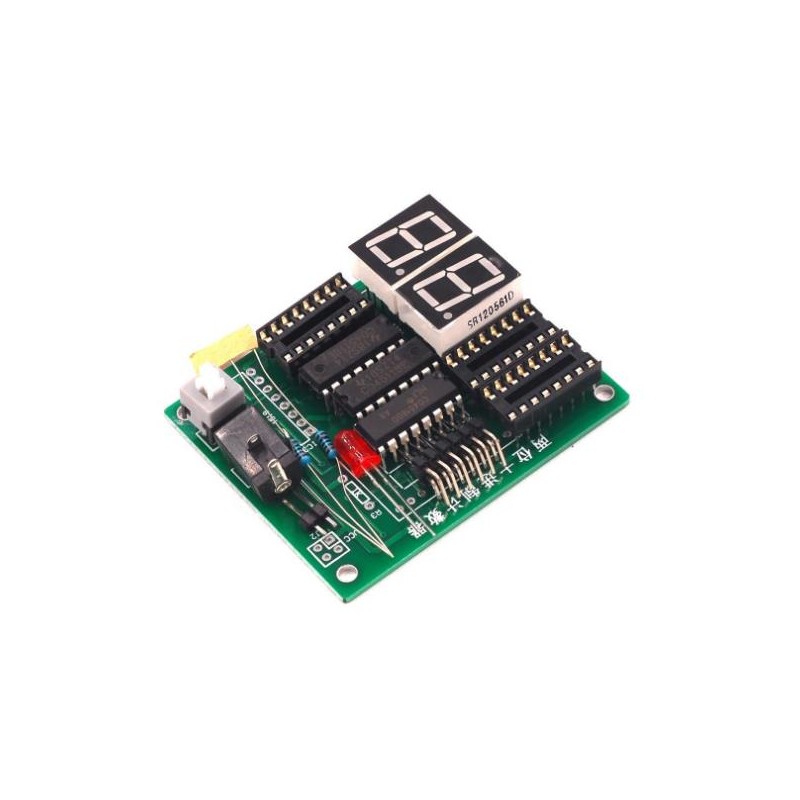

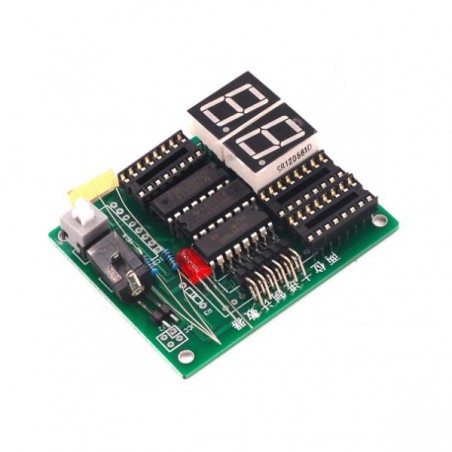

CD4518 KIT DIY CONTADOR DECIMAL DE 2 BITS PARA ENSAMBLAR

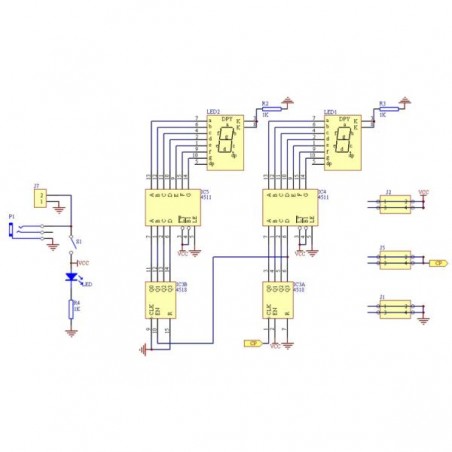

Usa CD4518 para completar el conteo decimal de dos dígitos, uno de los contadores decimales está conectado a: IEN end para hacer el conteo habilitado final (activo alto), 1CP para contar el extremo de entrada del reloj (el disparador del borde elevado es válido), para realizar un recuento de un solo dígitos; en segundo lugar, el contador decimal está conectado a: El extremo 2CP está hecho para contar el extremo habilitado (el nivel bajo es válido), el 2EN se utiliza como contador de datos. modo de conexión de tecnología asíncrono), lleva a cabo el número decimal. La salida de código 8421BCD por el contador de dos bits se introduce directamente en el chip de decodificación correspondiente CD4511.

ESPECIFICACIONES TECNICAS:

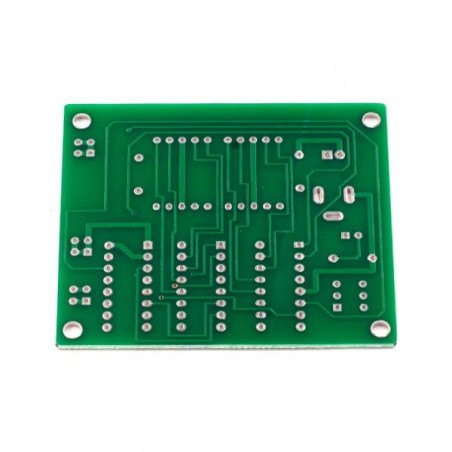

Material: PCB de alta calidad

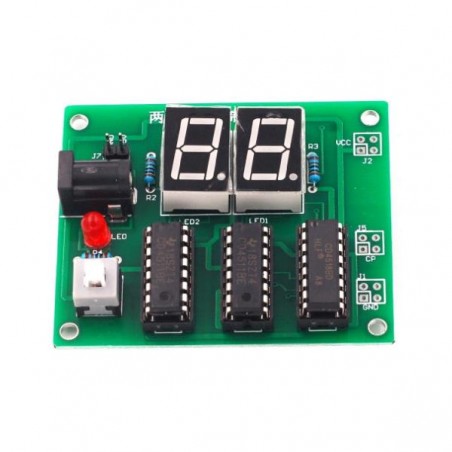

Doble diaplay 7 segmentos

Dimensiones del PCB: 53.5mm x 65.2mm

NOTA: EL KIT SE ENTREGA DESARMADO LISTO PARA ENSAMBLAR.

Referencia de producto: CD4518 KIT DIY
