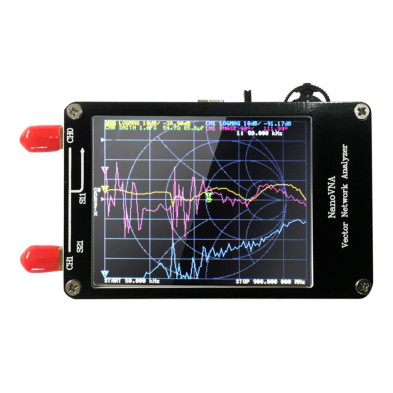

ANALIZADOR DE ANTENA PORTATIL 50KHZ-900MHZ REDES VECTORIALES

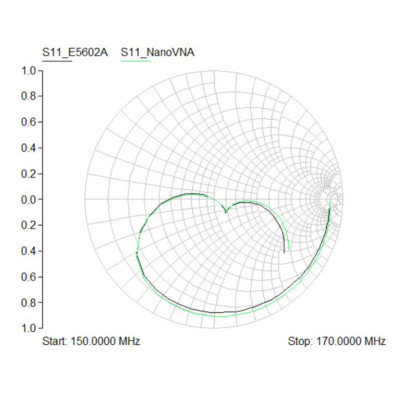

Este es un producto de bricolaje con función de medición de red vectorial. Incluye una pantalla táctil de 2,8 pulgadas, medición TX/RX, puede determinar los parámetros S11 y S21 completos, si necesita obtener S12 y S22, necesita reemplazar manualmente el cableado del puerto transceiver.

CARACTERISTICAS:

1. El software de control de PC puede exportar archivos Touchstone (snp), que se pueden utilizar para varios programas de diseño y simulación de radio.

2. El algoritmo de frecuencia mejorado puede usar la extensión armónica odd DE si5351 para soportar una frecuencia de medición de hasta 900MHz.

3. El protector de metal está diseñado para reducir la interferencia externa y mejorar la precisión de medición.

4. Los rangos de frecuencia de 50k-300MHz de la salida directa si5351 proporcionan una dinámica mejor que 70dB.

5. La banda extendida de 300M-600MHz proporciona mejor que 50dB de dinámica, y la banda de 600M-900M es mejor que 40dB de dinámica.

6. Pequeño y portátil, fácil de usar, este proyecto tiene como objetivo proporcionar un dispositivo RF pero un instrumento útil para entusiastas.

ESPECIFICACIONES TECNICAS:

Material: Material de PCB

Color: Negro

Frecuencia de medición: 50KHz ~ 300MHz (50KHz ~ 900MHz, habilita el firmware extendido) (Los productos se actualizarán con el último firmware antes del envío, la frecuencia de medición real es de 50KHz ~ 900MHz)

Salida RF: -13dBm (máximo-9dBm)

Precisión de la frecuencia: <ppm

Rangos de medición: 70dB (50KHz-300MHz), (50dB (300M-600MHz) 40dB (600M-900MHz) permiten extendido firmware)

Puerto SWR: <1,1

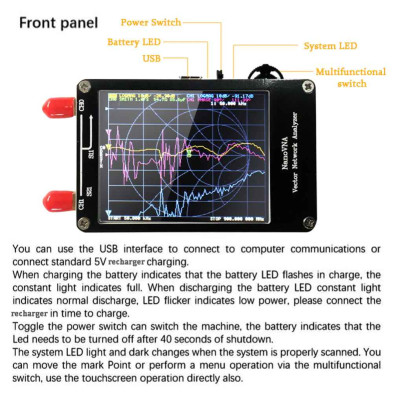

Pantalla: TFT de 2,8 pulgadas (320*240)

Interfaz USB: USB tipo C

Modo de comunicación: CDC (serial)

Potencia: USB 5V 120mA, corriente máxima de recarga 0.8A.

Batería: 1 * batería de litio, 600mAh (incluida)

Número de puntos de calibración: 101 (fijo)

Número de puntos de escaneo: 101 (fijo)

Seguimiento de la pantalla: 4, marcado: 4, guardado de configuración: 5

Tamaño de PCB: 85,5*54*11mm/3,4*2,1 * 0.4in (sin conectores y interruptores)

Tamaño del paquete: 120*78*40mm/4,7*3,1 * 1.6in

Peso del paquete: 160g/5,6 onzas

Lista del paquete:

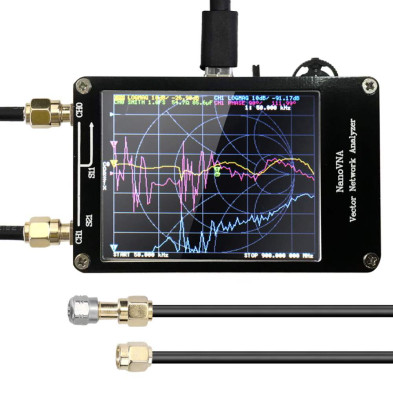

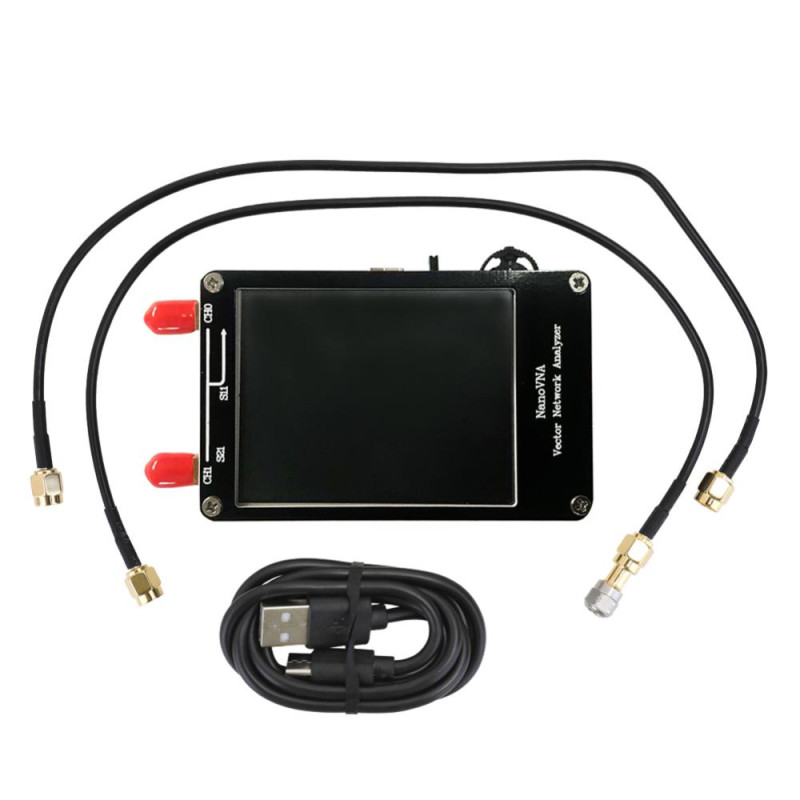

1 * Analizador de antena

1 * Cable de datos USB tipo C

2* Cable SMA macho a macho 20cm

1 * conector SMA hembra a hembra

Referencia de producto:

ENLACES DE INTERES

Ver video AQUI para más detalles.
