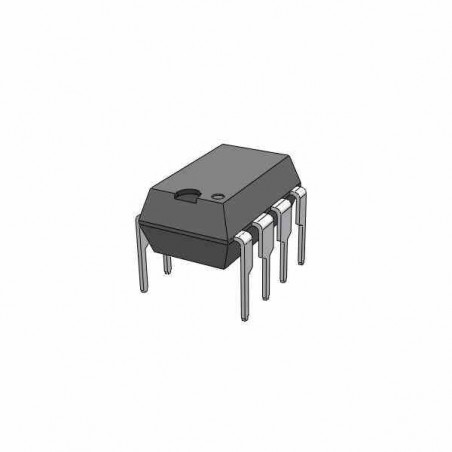

AD827 AMPLIFICADOR OPERACIONAL RAPUESTA RÀPIDA 50MHZ

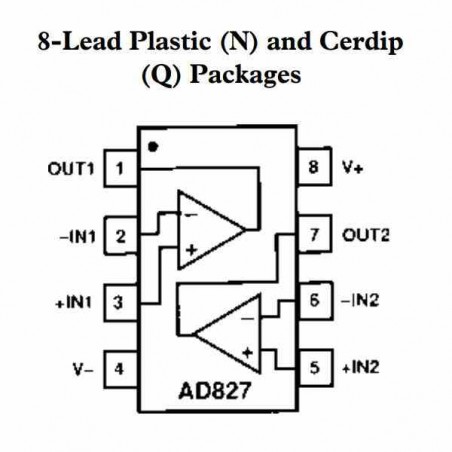

El AD827 es una versión dual del amplificador operacional AD847 de Analog Device. Al igual que el AD847, proporciona alta velocidad, bajo rendimiento de potencia a bajo costo. El AD827 alcanza una velocidad de rotación de 300 V / µs y un ancho de banda de 50 MHz de ganancia unitaria mientras que consume sólo 100 mW cuando funciona con fuentes de alimentación de ± 5 voltios. El rendimiento se especifica para el funcionamiento con fuentes de alimentación de ± 5 V a ± 15 V.

El AD827 ofrece una ganancia de bucle abierto de 3.500 V / V en cargas de 500 Ohm. También cuenta con un ruido de bajo voltaje de entrada de 15 nV / (raíz) Hz, y un voltaje de baja entrada de offset de 2 mV máximo. La relación de rechazo en modo común es de un mínimo de 80 dB. La relación de rechazo de la fuente de alimentación se mantiene a un nivel superior a 20 dB con frecuencias de entrada tan altas como 1 MHz, minimizando así la transmisión de ruido de las fuentes de alimentación de conmutación.

El AD827 también es ideal para aplicaciones de vídeo exigentes, conduciendo cables coaxiales con ganancia diferencial de menos de 0,04% y errores de fase diferencial de 0,19 ° para 643 mV p-p en un cable terminado inverso de 75 Ohm.

El AD827 también es útil en sistemas de conversión de datos multicanal y de alta velocidad en los que su tiempo de establecimiento rápido (120 ns a 0,1%) es importante. En tales aplicaciones, el AD827 sirve como buffer de entrada para conversores A / D de 8 bits a 10 bits y como amplificador de salida para convertidores D / A de alta velocidad.

ESPECIFICACIONES TECNICAS:

-Alta velocidad

-50 MHz Unidad Ganancia Estable Operación

-300 V / µs Velocidad de giro

-120 ns Tiempo de Colocación

-Unidades cargas capacitivas ilimitadas

-Excelente rendimiento de video

-0,04% de ganancia diferencial a 4,4 MHz

-0,198 Fase diferencial a 4,4 MHz

-Buen rendimiento DC

-2 mV máx. Voltaje de desplazamiento de entrada

-15 mV / 8C Entrada Desviación Voltaje Deriva

-Baja potencia

-Sólo 10 mA Corriente de suministro total para

-Ambos amplificadores ± 5 V a ± 15 V

Referencia de producto: AMP OP AD827

ENLACES DE INTERES

Puede descargar la hoja de datos o datasheet AQUI.
