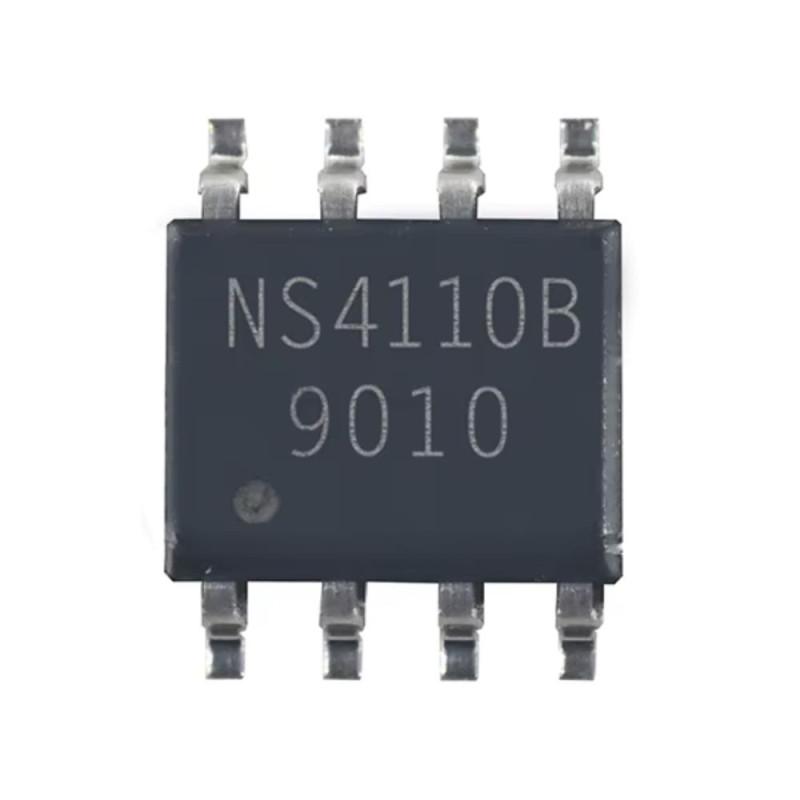

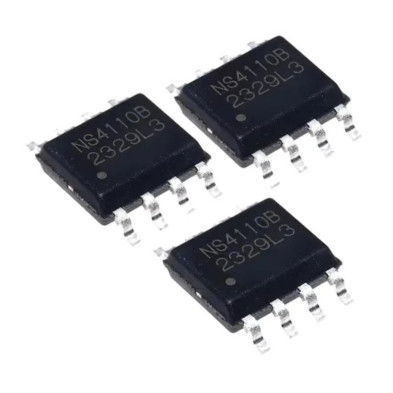

AMPLIFICADOR NS4110B SMD CLASE D MONO 18W 12V

El NS4110B es un amplificador de potencia de audio Clase D mono diseñado para ofrecer un sonido potente y eficiente en un formato compacto. Puede entregar hasta 18W a 12V sobre una carga de 4Ω, con una eficiencia de hasta el 92%, ideal para proyectos donde el espacio y el consumo energético son críticos. No necesita filtro de salida y su entrada diferencial mejora la calidad de señal.

Su modo de funcionamiento por nivel permite elegir entre Clase D, Clase AB o apagado, lo que proporciona flexibilidad y ahorro de energía. Además, incorpora protección contra sobrecorriente, sobrecalentamiento y subtensión, garantizando seguridad y durabilidad. Gracias a su encapsulado eSOP-8, se adapta perfectamente a diseños compactos.

Perfecto para altavoces Bluetooth, sistemas portátiles, equipos de audio de consumo y cualquier aplicación donde se requiera gran rendimiento con mínimo tamaño.

CARACTERISTICAS:

Clase D mono de hasta 18W

Entrada diferencial para mayor calidad de audio

Alta eficiencia energética (hasta 92%)

Modo de funcionamiento seleccionable (Clase D / AB / apagado)

Sin necesidad de filtro de salida

Protección contra sobrecorriente, sobrecalentamiento y subtensión

Encapsulado compacto eSOP-8

Excelente supresión de ruido al encender y apagar

ESPECIFICACIONES TECNICAS:

Rango de voltaje de funcionamiento: 6V a 14V

Potencia de salida:

7W a 7.4V / 4 Ohms (THD = 10%)

10W a 9V / 4 Ohms (THD = 10%)

18W a 12V / 4 Ohms (THD = 10%)

Eficiencia máxima: hasta 92% a 12V / 8 Ohms

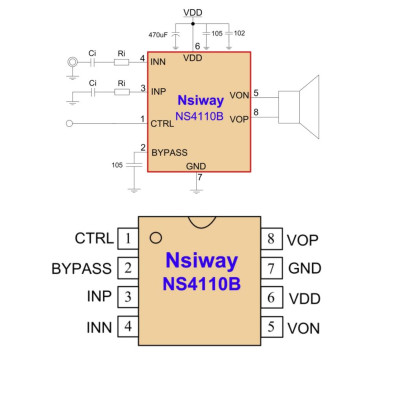

Modo de control por nivel en pin CTRL:

2V = Clase D

0.9V–1.6V = Clase AB

menor a 0.5V = Apagado

Encapsulado: eSOP-8

Referencia de producto: NS4110B
